تم تصميم نظام الاختبار هذا لتحديد أقصى عزم انحناء تحمّلي (MOR) ومعامل المرونة (MOE) للألواح الخشبية الزخرفية تحت إجهادات الانحناء. ويوفر بيانات دقيقة وموثوقة لتقييم الأداء من أجل ضبط الجودة وإجراء الاختبارات المعملية.

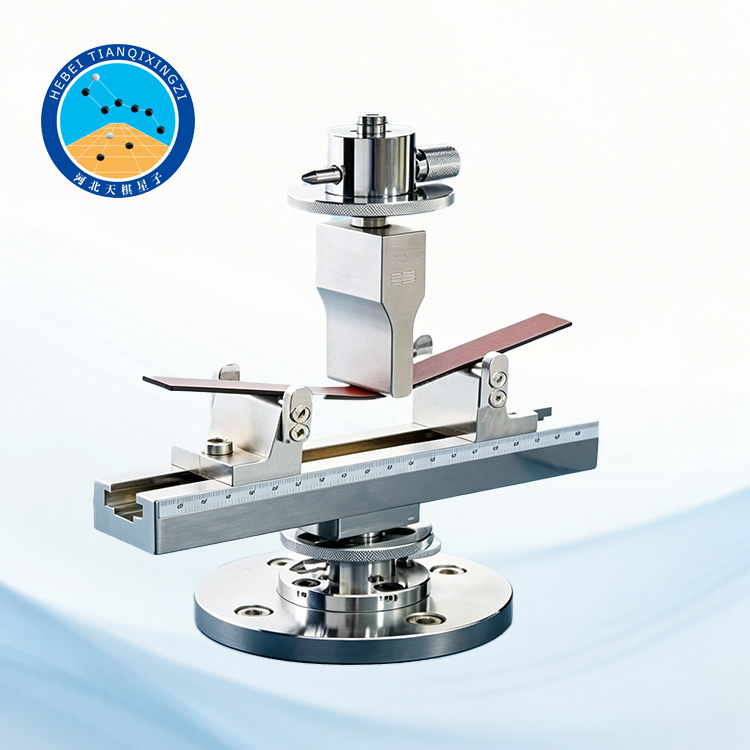

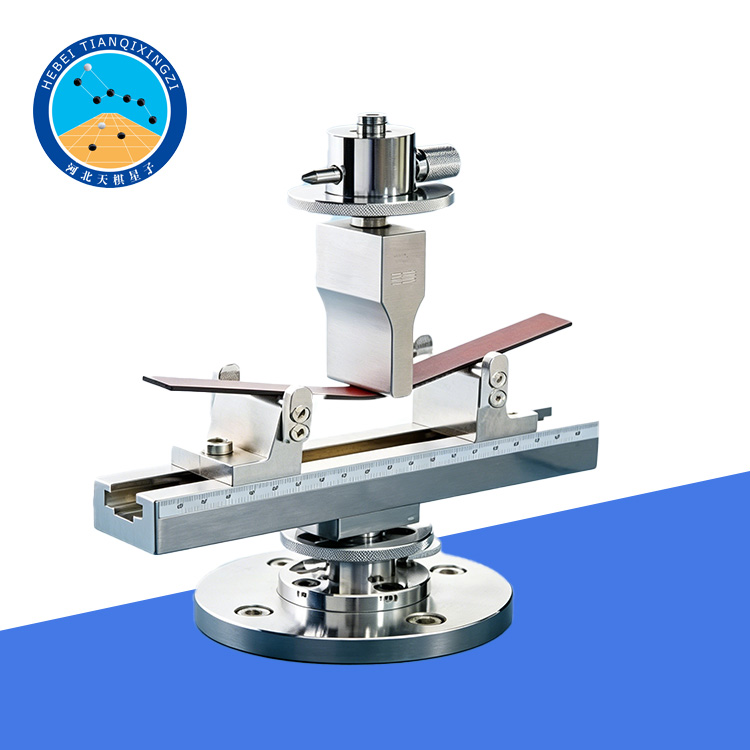

جهاز اختبار الانحناء ثلاثي النقاط للألواح الخشبية

الموديل: TD17657-WJ1

أولاً: مقدمة عن المنتج

تم تطوير جهاز اختبار الانحناء ثلاثي النقاط من السلسلة TDTD17657-WJ1 للألواح الخشبية الزخرفية من قبل شركة Hebei Tianqixingzi Inspection Equipment Co., Ltd. وفقًا بدقة للمتطلبات الفنية المحددة في المعيار الوطني الصيني GB/T 17657.كما تم تصميم هذا الجهاز بالاستناد إلى معايير دولية مثل EN 310 و ISO 16978، مما يضمن توافقه مع متطلبات الاختبار العالمية.

ثانياً: المواصفات الفنية

١. موديل TDTD17657-WJ1

قطر بكرة الدعم: Φ10 ± 0.5 مم × الطول 60 مم

قطر بكرة التحميل: Φ10 ± 0.5 مم × الطول 60 مم

أقصى مسافة بين الدعامات: 180 مم (قابلة للتعديل)

٢. موديل TDTD17657-WJ2

قطر بكرة الدعم: Φ30 ± 0.5 مم × الطول 60 مم

قطر بكرة التحميل: Φ15 ± 0.5 مم × الطول 60 مم

أقصى مسافة بين الدعامات: 700 مم (قابلة للتعديل)

ثالثًا: متطلبات عينة الاختبار

حجم العينة:

الطول = (20 × السمك + 50) مم

العرض = 50 ± 1 مم

بالنسبة للألواح ذات البنية المجوفة أو على شكل خلية نحل، يجب أن يكون عرض العينة على الأقل ضعف عرض كل وحدة خلوية أنبوبية.

إذا حدث انحراف كبير دون فشل العينة، يمكن تقليل مسافة الامتداد (بحد أدنى 100 مم)، ويجب تسجيل المسافة الفعلية بين الدعامات عند الفشل في تقرير الاختبار.

رابعاً: ملخص إجراءات الاختبار

١. تحضير العينات

يجب تحضير العينات وفقًا لمتطلبات الاختبار. ينبغي أن تكون الألواح الخشبية خالية من العيوب التي قد تؤثر على متانتها، وخاصةً الخشب الرقائقي والألواح الهندسية.

٢. التكييف

تُكيَّف العينات عند درجة حرارة ٢٠ ± ٢ درجة مئوية، ورطوبة نسبية ٦٥ ± ٥٪، حتى الوصول إلى كتلة ثابتة. تُعرَّف الكتلة الثابتة بأنها فرق أقل من ٠.١١٪ بين وزنين خلال ٢٤ ساعة.

3. طريقة الاختبار

قياس عرض وسمك العينة بدقة

ضبط المسافة بين الدعامات: 20 ضعف السمك على الأقل، 100 مم كحد أدنى، و1000 مم كحد أقصى

وضع العينة أفقيًا مع توجيه أليافها عموديًا على الدعامات

تطبيق الحمل بمعدل ثابت حتى الفشل

مدة التحميل حتى الوصول إلى أقصى حمل: 60 ± 30 ثانية

تسجيل منحنى الحمل والانحراف وأقصى حمل

خامساً: الميزات الرئيسية

نظام اختبار انحناء ثلاثي النقاط عالي الدقة؛

تصميم ثنائي النموذج لأحجام عينات مختلفة؛

هيكل قابل لتعديل المسافة بين نقاط الارتكاز لتلبية متطلبات الاختبار المرنة؛

قياس فوري للحمل والانحراف؛

متوافق مع حسابات معامل المرونة ومعامل الكسر؛

متوافق مع معايير الاختبار الدولية.

سادساً: الأسئلة الشائعة

1. ما هو استخدام جهاز اختبار الانحناء ثلاثي النقاط؟

يُستخدم جهاز اختبار الانحناء ثلاثي النقاط لتحديد مقاومة الانحناء (MOR) ومعامل المرونة (MOE) للألواح الخشبية تحت تأثير الأحمال. ويُقيّم هذا الجهاز سلوك المواد عند تعرضها لقوى الانحناء حتى حدوث الكسر.

٢. ما الفرق بين معامل الكسر (MOR) ومعامل المرونة (MOE)؟

معامل الكسر (MOR): يُشير إلى أقصى مقاومة للانحناء قبل الانهيار.

معامل المرونة (MOE): يُشير إلى الصلابة أو مقاومة التشوه تحت تأثير الحمل.

٣. كم يستغرق الاختبار؟

يُطبَّق الحمل بمعدل ثابت، وعادةً ما تصل العينة إلى أقصى حمل خلال ٦٠ ± ٣٠ ثانية، وذلك حسب خصائص المادة.

٤. هل يمكن للجهاز اختبار ألواح بأحجام مختلفة؟

نعم. يتميز الجهاز بمدى دعم قابل للتعديل (من ١٠٠ مم إلى ١٠٠٠ مم)، مما يسمح باختبار ألواح بسماكات وهياكل مختلفة.
