جهاز قياس استطالة الأسلاك الفولاذية هو أداة قياس إجهاد عالية الدقة مصممة خصيصًا لاختبار تشوه الأسلاك الفولاذية وعينات أسلاك الشد المسبق. يتم تصنيعه وفقًا لمعايير صارمة لمراقبة الجودة وبما يتوافق مع معايير الاختبار الدولية، مما يضمن قياسًا دقيقًا ومستقرًا لاستطالة العينة ضمن طول القياس أثناء اختبار الشد.

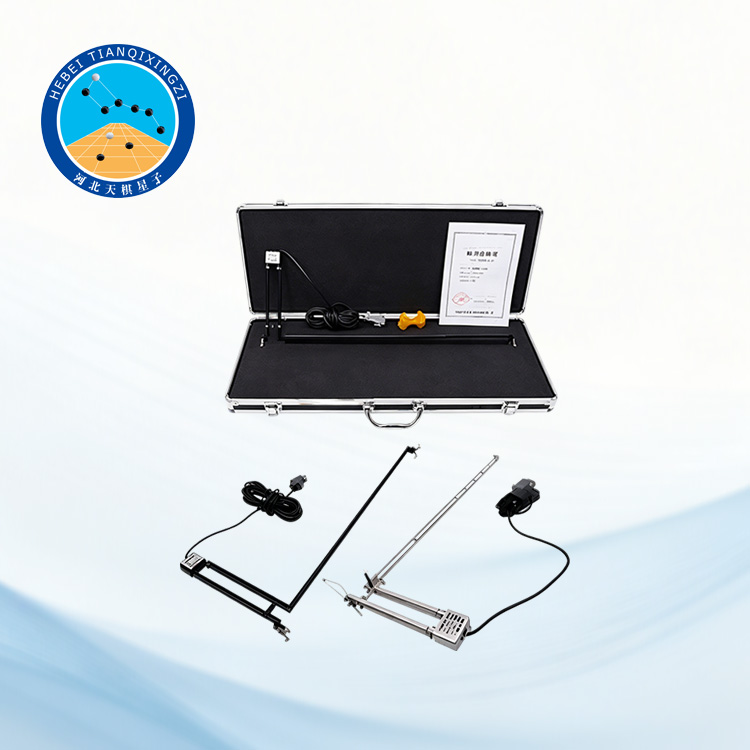

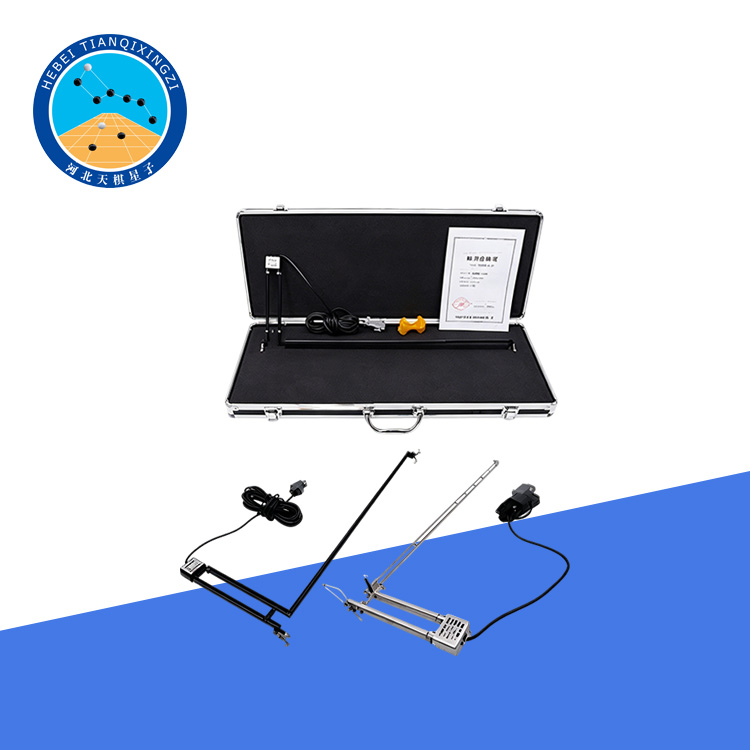

مقياس الاستطالة لأسلاك الفولاذ

الموديل: TDGJ-YS1

أولاً: نظرة عامة على المنتج

يمكن استخدام مقياس استطالة الأسلاك الفولاذية مع مكبرات القياس ومؤشرات الإجهاد وغيرها من الأدوات الثانوية لتشكيل نظام متكامل لقياس التشوه. ويمكن إرسال الإشارات المُجمّعة إلى أجهزة الكمبيوتر أو مسجلات البيانات للمعالجة والتحليل وإنشاء منحنيات الإجهاد والانفعال. وهو أداة أساسية وموصى بها في مختبرات الاختبارات الميكانيكية واختبارات المواد الحديثة.

ثانيًا: الميزات الرئيسية

1. قياس دقيق للغاية للإجهاد في عينات الأسلاك الفولاذية

2. مناسب لاختبارات التشوه بأحجام عينات مختلفة وأطوال قياس متنوعة

3. متوافق مع مضخمات الإجهاد، والمؤشرات، وأنظمة جمع البيانات

4. إخراج إشارة فوري لمعالجة البيانات بواسطة الحاسوب

5. أداء مستقر مع دقة تكرار وموثوقية عاليتين

6. سهولة التركيب والتشغيل

ثالثًا: المواصفات الفنية

نوع المستشعر: مقياس إجهاد مقاومي

مقاومة الجسر: 350 أوم (جسر كامل)

حساسية الخرج: ≥ 1.5 ملي فولت/فولت

اللاخطية: ≤ ±0.5% من النطاق الكامل

جهد تشغيل الجسر: 3-12 فولت

الدقة: الفئة 0.5

إشارة الخرج: إشارة جهد تناظرية

التطبيق: قياس تشوه الشد في أسلاك الفولاذ المجدولة

رابعاً: نطاق التطبيق

اختبار حبلا الصلب الإجهاد المسبق

اختبار شد الأسلاك والكابلات

مختبرات مواد البناء

مؤسسات فحص الجودة

الجامعات والمعاهد البحثية

مراكز الاختبارات الميكانيكية والمواد

خامساً: مبدأ العمل

يقيس مقياس الاستطالة التشوه من خلال تثبيت مقاييس الانفعال على سطح العينة. وعند تعرض العينة لقوة الشد، تكتشف مقاييس الانفعال التشوهات الدقيقة وتحولها إلى إشارة كهربائية. ثم يتم تضخيم هذه الإشارة ونقلها إلى نظام جمع البيانات، حيث تتم معالجتها وتحويلها إلى منحنيات الإجهاد والانفعال لأغراض التحليل.

سادساً: توافق النظام

يمكن دمج جهاز قياس استطالة أسلاك الفولاذ مع:

آلات الاختبار الشاملة (UTM)

مضخمات قياس الإجهاد

أنظمة جمع البيانات

برامج الاختبار المحوسبة

منصات الاختبار الميكانيكية
