يُستخدم هذا الجهاز على نطاق واسع في مؤسسات اختبار مواد البناء، وشركات إنتاج الأسمنت، ومعاهد البحث العلمي، ومختبرات الجامعات، ومراكز الاختبار التابعة لجهات خارجية، وإدارات مراقبة الجودة الهندسية. ويُستخدم لقياس مقاومة الانحناء ومقاومة الضغط لعينات ملاط الأسمنت، مما يوفر بيانات موثوقة لدعم مراقبة جودة المنتج، واختبارات البحث والتطوير، وقبول المشاريع.

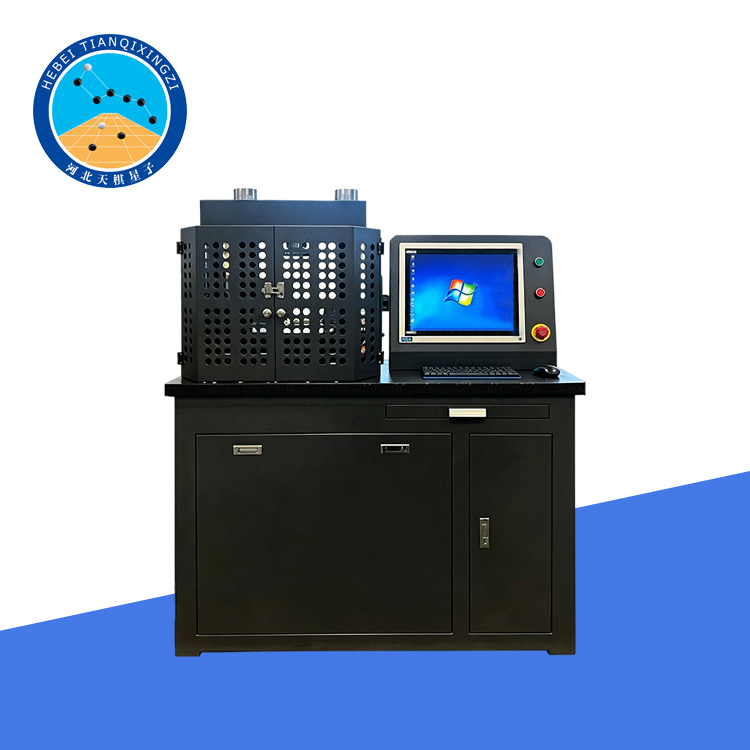

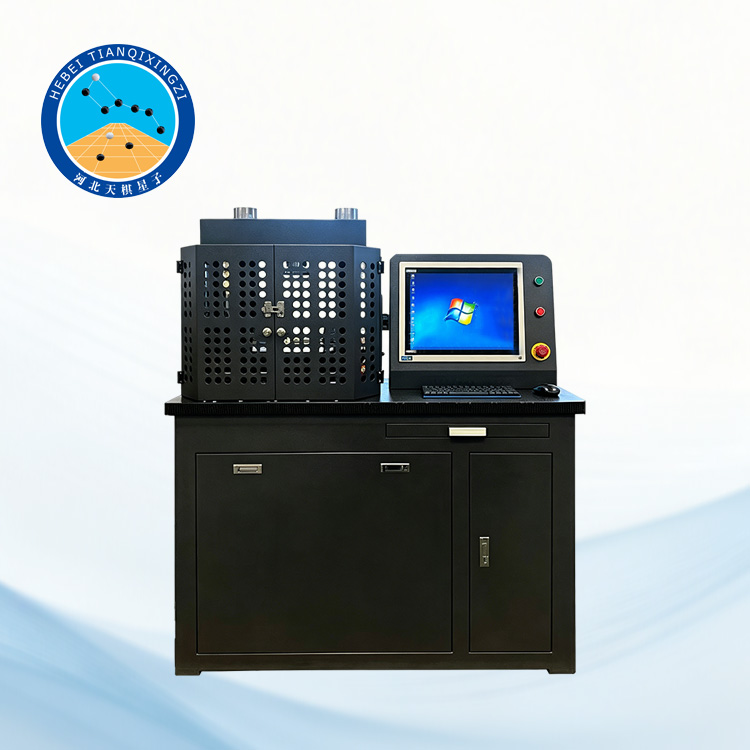

آلة اختبار الانحناء والضغط بالتحكم الحاسوبي

الموديل: TDYE-300SG-10E

أولاً: مقدمة عن المنتج

جهاز اختبار الانحناء والضغط ذو التحميل الثابت والمتحكم به حاسوبياً هو نظام اختبار آلي عالي الدقة مصمم خصيصاً لاختبار قوة الأسمنت والملاط ومواد البناء الأخرى. يدمج الجهاز وظائف اختبار الانحناء والضغط في وحدة واحدة، ويعتمد على نظام محرك سيرفو متطور يعمل بالتيار المتردد وتقنية تحكم حلقية مغلقة تعتمد على الحاسوب. يدعم الجهاز أوضاع تحكم متعددة، بما في ذلك التحميل الثابت والإجهاد الثابت، مما يضمن توافق عملية الاختبار بأكملها مع معايير الاختبار الدولية والمحلية.

ثانياً: المعايير المطبقة

صُممت هذه المعدات وصُنعت وفقًا للمعايير التالية بدقة:

GB/T 17671 "طريقة اختبار قوة ملاط الأسمنت (طريقة ISO)"

ISO 679 طرق اختبار الأسمنت - تحديد القوة

EN 196-1 طرق اختبار الأسمنت - تحديد المقاومة

ASTM C109/C109M مقاومة الضغط لملاط الأسمنت الهيدروليكي

ASTM C348 مقاومة الانحناء لملاط الأسمنت الهيدروليكي

ثالثًا: خصائص المنتج

1. صُممت مشابك الأسمنت المقاومة للانحناء بدقة وفقًا للمعايير، وتتميز بتصميم مقاوم للتقادم وتصميم منفصل عديم الاحتكاك، وهما مؤشران حاسمان لضمان دقة قيم الاختبار. كما ندعم التخصيص لتلبية مختلف المتطلبات غير القياسية.

2. يستخدم نظام تحكم حاسوبي دقيق، يتضمن أوضاع تحكم لاختبار القوة بسرعة ثابتة، وإجهاد السرعة الثابتة، وتثبيت قوة الاختبار. يتيح الحاسوب عرض بيانات الاختبار والمنحنيات على الشاشة، وتخزين البيانات على القرص، وإدارة قواعد البيانات، وعند توصيله بطابعة، يمكنه إخراج تقارير بيانات التجارب.

3. يقوم نظام مؤازر تيار متردد بتشغيل محرك مؤازر تيار متردد، بينما تقوم آلية تخفيض سرعة دقيقة بتشغيل لولب كروي، مما يضمن دقة عالية، وضوضاء منخفضة، وتشغيلًا مستقرًا للآلة بأكملها.

4. كل من مستشعرات قوة الانحناء والضغط هي مستشعرات حمل، توفر بيانات مباشرة بدقة عالية.

٥. لا تتأثر عملية التحكم بدرجة الحرارة، مما ينتج عنه أداء تحميل ميكانيكي أكثر استقرارًا.

٦. لا توجد مشاكل تلوث ناتجة عن تسرب الزيت الهيدروليكي أو ترشيحه أو تقطيره أو انسكابه. لا يوجد خطر حدوث عطل بسبب تلوث صمامات المؤازرة.

٧. موثوقية تشغيلية عالية على المدى الطويل مع تشغيل لا يحتاج إلى صيانة (يُغني عن الحاجة إلى تغيير زيت الهيدروليك بشكل متكرر).

٨. استخدام مباشر لمصدر طاقة ٢٢٠ فولت، مما يُغني عن تعقيدات توصيلات وتركيبات الطاقة ٣٨٠ فولت.

٩. مزود بحماية من تجاوز حد وضع التشغيل، بالإضافة إلى وظائف الحماية من الحمل الزائد والتيار الزائد، مما يضمن تشغيلاً موثوقاً وآمناً.

١٠. مزود بوظيفة العودة التلقائية إلى الوضع الابتدائي بعد انتهاء الاختبار، مما يوفر كفاءة عالية وسهولة في الاستخدام.

11. يمكن لنظام الكمبيوتر إجراء التحليل الإحصائي ومعالجة بيانات الاختبار، وطباعة منحنيات الاختبار والتقارير المختلفة المطلوبة، ودعم وظائف تخزين البيانات والشبكات ومشاركة البيانات، مما يتيح إدارة المختبر بشكل مركزي ومنهجي.

رابعاً: المعايير الفنية

أقصى قوة اختبار مقاومة الضغط: ٣٠٠ كيلو نيوتن

أقصى قوة اختبار مقاومة الانحناء: ١٠ كيلو نيوتن

دقة قياس جهاز الاختبار: قياسية ±١٪، دقة ٠.٥ تتطلب تخصيصًا

نطاق قياس مقاومة الضغط: من ٢٪ إلى ١٠٠٪ من القوة القصوى

نطاق قياس مقاومة الانحناء: من ٢٪ إلى ١٠٠٪ من القوة القصوى

الحد الأدنى للقوة الإرشادية: ٠٫٠١ كيلو نيوتن

معدل التحميل: 0-4.8 كيلو نيوتن/ثانية (مقاومة الضغط)

نطاق التحكم في سرعة الاختبار: 0.05-40 مم/دقيقة

المسافة الصافية بين لوحتي التحميل: 180 مم

أقصى مساحة اختبار (المسافة بين غطاء الغبار): العرض ٢٢٠ × الارتفاع ٢٣٠ مم

قطر لوح الضغط العلوي والسفلي: ١٢٠ مم

أقصى شوط للولب الكروي: ١٠٠ مم

مصدر الطاقة: تيار متردد ٢٢٠ فولت ±١٠٪، ٥٠ هرتز

القدرة: ١ كيلوواط

الأبعاد الكلية (الطول × العرض × الارتفاع): ١٤٠٠ × ٥٠٠ × ١٦٥٠ مم

الوزن الإجمالي: ٦٠٠ كجم

خامساً: وظائف البرمجيات

عرض فوري لقوة الاختبار والإزاحة وحالة الاختبار

رسم تلقائي لمنحنيات القوة

حساب تلقائي لمقاومة الانحناء والضغط

حفظ البيانات التاريخية تلقائيًا

وظيفة إدارة قواعد البيانات

تصدير البيانات إلى Excel

مخرجات تقرير الاختبار بصيغة PDF

مشاركة البيانات عبر الشبكة المحلية

وظيفة إدارة المختبر المركزية
