تم تصميم جهاز اختبار الانبعاج الأوتوماتيكي للأسفلت Guss لقياس عمق الانبعاج لخلطات الأسفلت Guss (الأسفلت الماستيكي) تحت ظروف محددة من درجة الحرارة والحمل. يُستخدم هذا الجهاز لتقييم مقاومة التشوه في درجات الحرارة العالية واستقرار الخلطات الأسفلتية، كما يوفر بيانات أساسية لتصميم الخلطات، وضبط الجودة، وتقييم الأداء في هندسة رصف الطرق والجسور والمطارات.

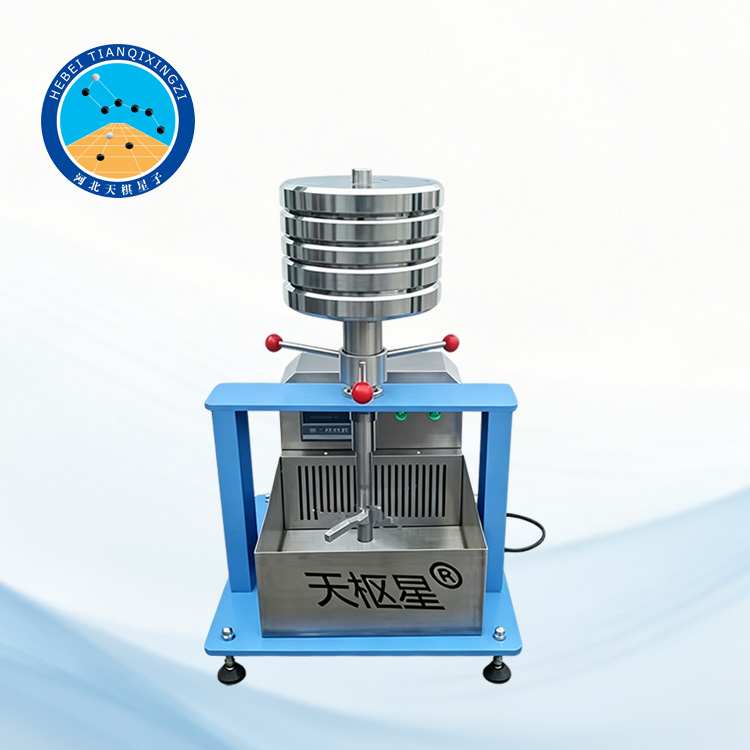

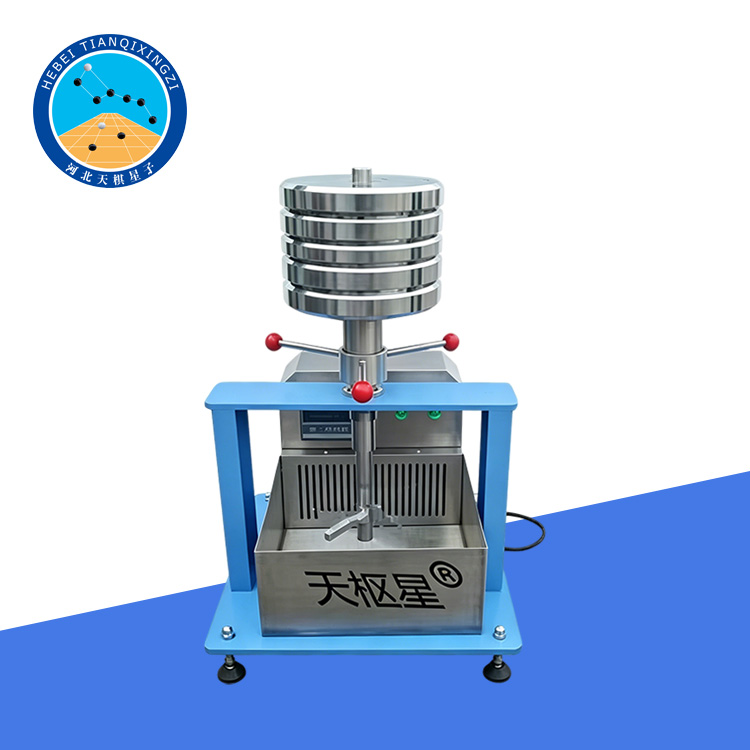

جهاز اختبار الانغراز الآلي للأسفلت المصبوب (Guss Asphalt)

الموديل: TD3364-J-1

أولاً: نظرة عامة على المنتج

تم تصميم هذا الجهاز وتصنيعه وفقًا لمتطلبات المعيار الصناعي JTG 3410، كما أنه يستند أيضًا إلى المعيار الدولي DIN 1996-13.يُستخدم هذا الجهاز بشكل رئيسي لتحديد الانبعاج (تشوه الاختراق) لخلطات الأسفلت Guss / الأسفلت الماستيكي تحت ظروف محددة من درجة الحرارة والحمل. كما يُستخدم لتقييم الاستقرار في درجات الحرارة العالية ومقاومة التشوه لخلطات الأسفلت.

يُطبق هذا الجهاز على نطاق واسع في شركات إنتاج الأسفلت، وهندسة الطرق السريعة، وإنشاء المطارات، وهندسة الجسور، بالإضافة إلى الجامعات ومعاهد البحث العلمي. وهو جهاز اختبار أساسي لتقييم الأداء وتصميم الخلطات لخلطات الأسفلت Guss.

ثانياً: الميزات الرئيسية

1. يتميز الجهاز بنظام تحكم بشاشة لمس صناعية ذات واجهة سهلة الاستخدام. يمكنه تخزين مجموعات متعددة من معايير الاختبار، مما يُحسّن كفاءة الاختبار وقابليته للتكرار.

2. مزود بمستشعر إزاحة عالي الدقة، حيث تتجاوز دقة القياس ±0.01 مم في كامل نطاق القياس، مما يضمن بيانات مستقرة وموثوقة.

3. عرض منحنيات الحمل-الزمن ومنحنيات الإزاحة-الزمن في الوقت الفعلي، مما يُسهّل تحليل سلوك تشوه المادة.

4. يقوم النظام بتسجيل البيانات تلقائيًا وتحديد نتائج الاختبار بذكاء، مع دعم التخزين التلقائي للبيانات وإخراجها للطباعة.

٥. يتم رفع وزن التحميل بواسطة آلية ونش يدوية، مما يضمن التشغيل السلس ويمنع أي اصطدام بالعينة.

٦. يدعم الجهاز اختبار ثلاث عينات في وقت واحد، مما يحسن كفاءة الاختبار بشكل ملحوظ ويلبي متطلبات اختبار الدفعات.

٧. مزود بنظام تبريد مائي ذي درجة حرارة ثابتة، مما يضمن درجة حرارة اختبار أكثر تجانسًا واستقرارًا، ويحسن من دقة النتائج.

ثالثًا: المواصفات الفنية

1. قطر قضيب الاختراق: 25.2 مم

2. وزن قضيب الاختراق: 2.5 كجم

3. نطاق قياس الإزاحة: 0-20 مم

4. دقة قياس الإزاحة: ±0.01 مم

5. نطاق التحكم في درجة الحرارة: من درجة حرارة الغرفة إلى 60 درجة مئوية

٦. دقة قياس درجة الحرارة: ١ درجة مئوية

٧. حجم العينة: مكعب ٧٠٫٧ مم

٨. ثقل الموازنة (كتلة التحميل): ٥٠ كجم

٩. مصدر الطاقة: تيار متردد (٢٢٠±١٠) فولت، ٥٠ هرتز

١٠. إجمالي استهلاك الطاقة: ٢٫٥ كيلوواط

١١. الأبعاد الكلية: ١٥٠٠ مم × ٦٠٠ مم × ١٦٨٠ مم (طول × عرض × ارتفاع)

١٢. الوزن الصافي: ٢٦٠ كجم

رابعاً: نطاق التطبيق

١. اختبار أداء الخلطات الإسفلتية المصبوبة في الموقع (إسفلت جوس / إسفلت ماستيك)

٢. تقييم ثبات مواد العزل المائي المستخدمة في رصف أسطح الجسور عند درجات الحرارة العالية

٣. اختبار مواد الإسفلت المستخدمة في الطرق السريعة عالية الجودة وممرات المطارات

٤. أبحاث أداء المواد في المعاهد البحثية والجامعات

٥. مراقبة الجودة وتصميم الخلطات لشركات إنتاج الإسفلت
