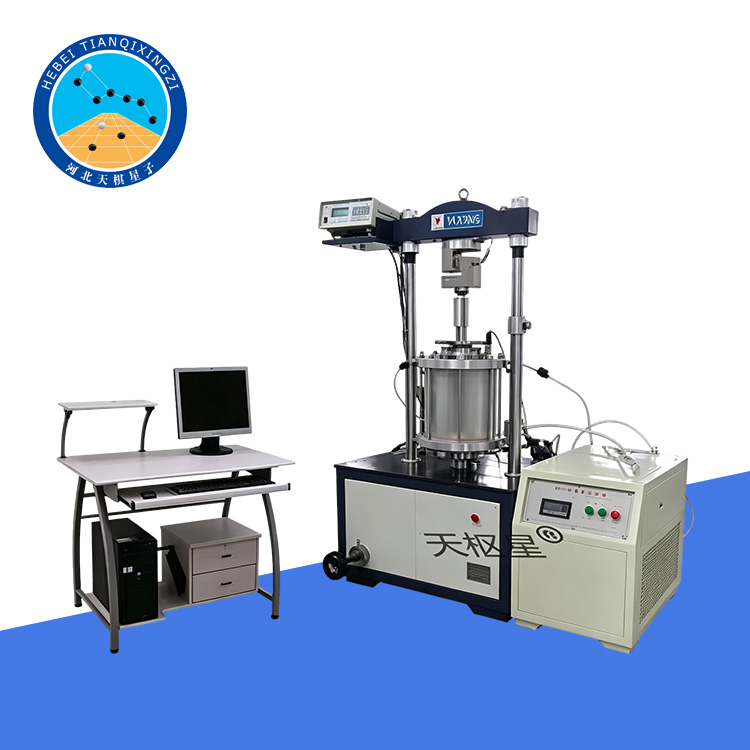

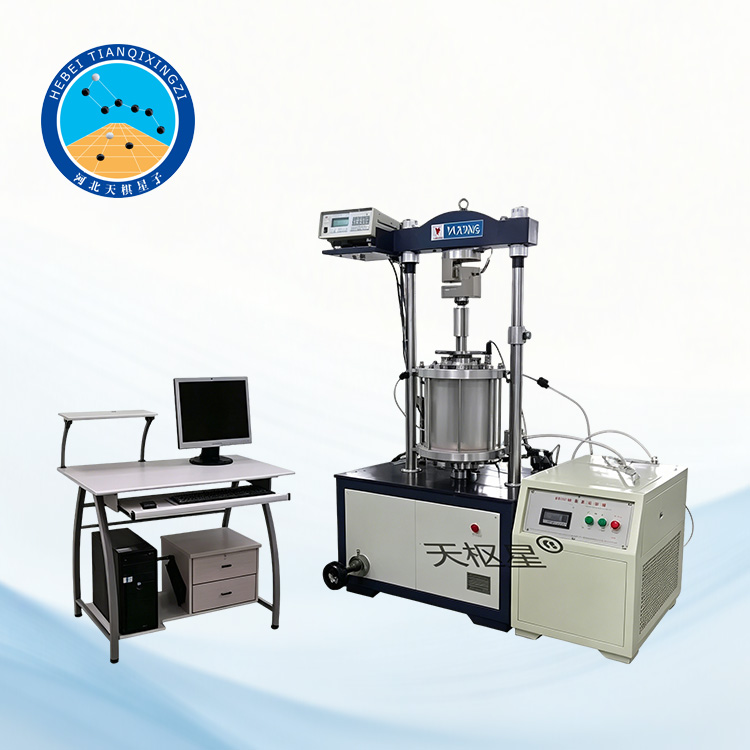

جهاز اختبار ثلاثي المحاور المغلق للخلطة الإسفلتية هو جهاز مخبري يُستخدم لتقييم مقاومة القص، والاستقرار عند درجات الحرارة العالية، والخواص الميكانيكية للخلطات الإسفلتية تحت ظروف مُتحكم بها من درجة الحرارة وضغط الحبس. يقوم بمحاكاة ظروف الإجهاد الحقيقية لطبقات الرصف من خلال التحميل ثلاثي المحاور، ويُستخدم على نطاق واسع في أبحاث هندسة الطرق واختبارات أداء الخلطات الإسفلتية.

معدات اختبار ثلاثي المحاور المغلق للخلطة الإسفلتية

الموديل: TD0718-2

أولاً: مقدمة عن المنتج

جهاز اختبار ثلاثي المحاور المغلق للخلطة الإسفلتية تم تطويره وتصنيعه من قبل شركة Hebei Tianqixingzi Inspection Equipment Co., Ltd. وفقًا للمعيار الصناعي لوزارة النقل في جمهورية الصين الشعبية T/CHES 29-2019 “مواصفات اختبار التربة الحبيبية الخشنة”، وبالتحديد طريقة اختبار الضغط ثلاثي المحاور.

يعتمد هذا الجهاز على تقنية تشغيل بمحرك سيرفو، وتقنية التحكم الآلي، وتقنية الاستشعار عالية الدقة، ونظام جمع بيانات يعتمد على الحاسوب، مما يشكل جيلًا جديدًا من نظام اختبار الضغط ثلاثي المحاور للخلطات الإسفلتية.

بالمقارنة مع أنظمة اختبار الضغط ثلاثي المحاور التقليدية التي يتم التحكم فيها بواسطة الحواسيب الصغيرة، يوفر هذا الجهاز المزايا التالية:

سهولة التشغيل؛

دقة اختبار أعلى؛

مستوى أعلى من الأتمتة؛

إمكانية التوسع ليشمل وظائف اختبار متعددة.

يدعم النظام التحكم الآلي الكامل في جميع مراحل الاختبار، حيث يدمج عملية التحميل وجمع البيانات وتحليل النتائج في منصة واحدة. ويُعد جهاز اختبار متقدمًا لتقييم الخواص الميكانيكية للخلطات الإسفلتية في الصين.

يُستخدم هذا الجهاز بشكل رئيسي لتحديد معاملات أداء القص للخلطات الإسفلتية تحت ظروف محددة من درجة الحرارة والتحميل، وذلك لتقييم الاستقرار عند درجات الحرارة العالية والقوة الهيكلية.

يبلغ حجم العينة القياسي Φ100 مم × 200 مم، ودرجات حرارة الاختبار النموذجية هي: 60 درجة مئوية (للأسفلت البترولي)؛ 38 درجة مئوية (للأسفلت قطران الفحم).

ثانياً: المعايير الفنية

1. نظام الوحدة الرئيسية

الحمل الأقصى المقنن: 100 كيلونيوتن

قدرة محرك التشغيل الرئيسي: 750 واط، 380 فولت × 50 هرتز

سرعة رفع الوحدة الرئيسية: 0–50 مم/دقيقة (قابل للتعديل بدون تدرج)

شوط الرفع: 0–100 مم

المسافة بين العمودين: 450 مم

إجمالي استهلاك الطاقة: 1 كيلوواط

2. نظام الضغط والتحميل

أقصى ضغط تحمّل لغرفة الضغط: 1.5 ميغاباسكال

نطاق خلية التحميل من النوع S: 0–100 كيلونيوتن

دقة القياس: 0.05% من المدى الكامل (F.S.)

3. النظام المساعد

حمام مائي ذو درجة حرارة ثابتة، مزود طاقة: 220 فولت × 50 هرتز

جهاز جمع البيانات، مزود طاقة: 220 فولت × 50 هرتز

4. بيئة التشغيل

درجة الحرارة المحيطة: ≤ 35 درجة مئوية

الرطوبة النسبية: ≤ 85%

الوزن الصافي للجهاز: 140 كجم

الأبعاد الكلية: 1000 × 800 × 1400 مم

جهد مصدر الطاقة: 220 فولت

ثالثًا: مزايا المعدات

1. تحكم آلي كامل، مما يُحسّن كفاءة التجارب.

2. نظام استشعار عالي الدقة، يضمن موثوقية عالية للبيانات.

3. يدعم أوضاع تحميل متعددة وإمكانية توسيع نطاق التجارب.

4. هيكل ثابت، مناسب للاستخدام في البحوث العلمية طويلة الأمد.

٥. متوافق مع التجارب البحثية القياسية وغير القياسية.

٦. وظائف تحليل البيانات وتخزينها تلقائياً.

٧. مناسب للتجارب المتقدمة في الجامعات ومعاهد البحوث.
