جهاز اختبار معامل الانكماش الخطي الذكي لخلطات الأسفلت هو جهاز مخبري عالي الدقة يُستخدم لقياس خصائص الانكماش الخطي لخلطات الأسفلت تحت ظروف مُتحكم بها. يتميز بنظام تحكم ذكي وأداء مستقر، ويُستخدم على نطاق واسع في اختبار مواد رصف الأسفلت، ومراقبة الجودة، والأبحاث العلمية لتقييم سلوك التشوه أثناء تغيرات درجات الحرارة.

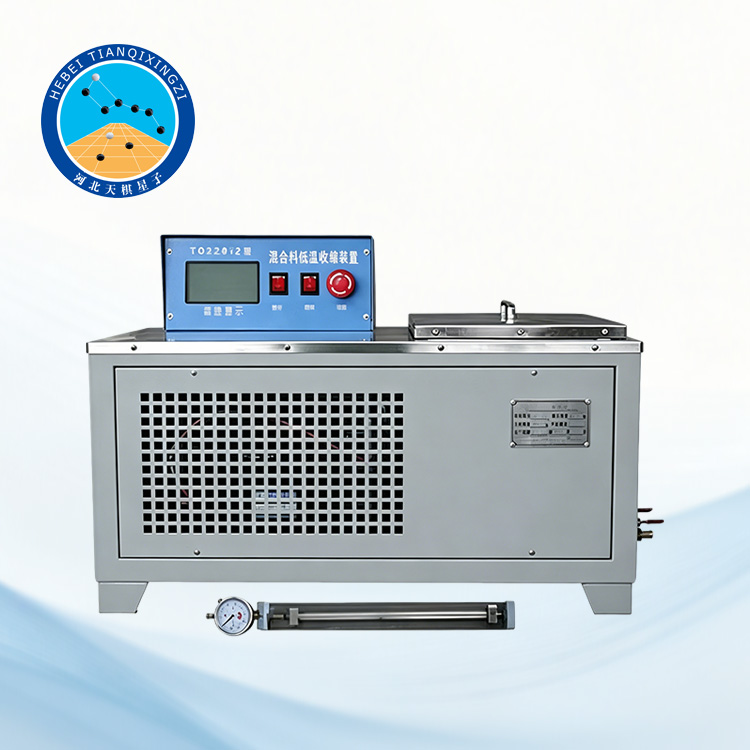

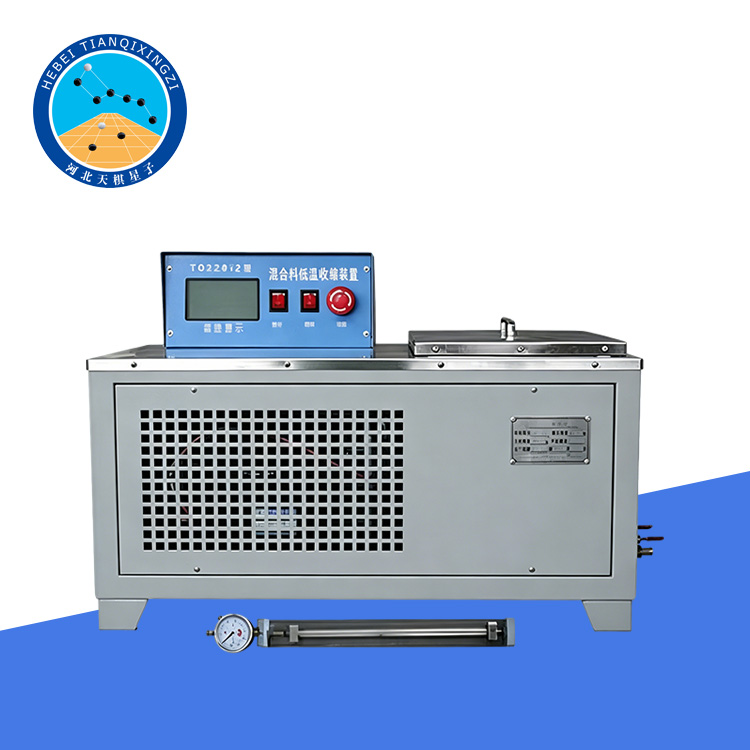

جهاز قياس معامل الانكماش الخطي لخلطات الأسفلت

الموديل: TD720-2

أولاً: مقدمة عن المنتج

جهاز TD720-2 لاختبار معامل الانكماش الخطي لخلطات الأسفلت تم تطويره من قبل شركتنا وفقًا للمعيار الصيني JTG 3410-2025 «طرق الاختبار القياسية للأسفلت وخلطات الأسفلت لهندسة الطرق السريعة» (T0720-1993)، مع مراعاة مفاهيم التصميم الواردة في معايير AASHTO وEN لتقييم الأداء في درجات الحرارة المنخفضة وسلوك الانكماش لخلطات الأسفلت. تم تصميم هذا الجهاز خصيصًا لتحديد معامل الانكماش الخطي لخلطات الأسفلت، مما يضمن نتائج اختبار موثوقة ودقيقة.

ثانياً: المواصفات الفنية

نطاق التحكم في درجة الحرارة (جهاز التحكم): من -50 إلى 99.9°C

مصدر الطاقة: 220 فولت

دقة التحكم في درجة الحرارة: ±0.1°C

أبعاد حمام الماء: 300 × 200 × 150 مم

قدرة التسخين: 1000 واط

قدرة التبريد: 280 واط

نطاق درجة حرارة الجهاز: من -50 إلى 60°C

طول العينة لقياس الانكماش: 200 ± 20 مم

نطاق قياس مؤشر الساعة: 0–12.5 مم

ثالثًا: إجراء الاختبار

١. التحضير

١.١ تحضير العينات

يُحضّر ألواح خرسانية بأبعاد ٣٠٠ مم × ٣٠٠ مم × ٥٠ مم باستخدام طريقة الضغط بالعجلة وفقًا للمواصفة T0703. ثم تُقطع الألواح تباعًا إلى عينات موشورية بأبعاد ٢٠ مم × ٢٠ مم × ٢٠٠ مم باستخدام آلة قطع الأحجار. يجب ألا يقل عدد العينات في كل مجموعة عن ثلاث عينات.

1.2 قياس العينة

قِس أبعاد العينات باستخدام الفرجار. يُحسب الطول كمتوسط قياسين مأخوذين من جانبين متقابلين (L). أما الارتفاع والعرض، فيُحسبان كمتوسط قياسين مأخوذين من الطرفين ومن المنتصف في اتجاهات مختلفة، بدقة تصل إلى 0.1 مم.

يجب ألا يتجاوز الانحراف بين أبعاد العينة المقطوعة والأبعاد القياسية ±2 مم في الطول و±1 مم في الارتفاع والعرض.

1.3 تحديد الخصائص الفيزيائية

حدد الكثافة، والفراغات الهوائية، وغيرها من الخصائص الفيزيائية ذات الصلة لخليط الأسفلت وفقًا لهذه المواصفة.

2. إجراء الاختبار

2.1 تركيب رؤوس القياس

ألصق رؤوس قياس معدنية في منتصف طرفي العينة. يجب أن يكون الطرف الملامس لمؤشر القياس مزودًا برأس قياس مسطح، بينما يجب أن يكون الطرف المقابل مزودًا برأس قياس نصف كروي. استخدم لاصق 502 للصق الرؤوس، مع الضغط عليها برفق يدويًا حتى تثبت بإحكام.

ملاحظة: يجب محاذاة رؤوس القياس بدقة على طول المحور المركزي للعينة، ويجب أن يكون سطح التلامس عموديًا على المحور. بعد اللصق، ضع العينة على لوح زجاجي.

2.2 تحضير حمام التحكم بدرجة الحرارة

املأ حمام التحكم بدرجة الحرارة بمحلول مائي من الميثانول كوسيط تبريد. يجب أن يكون مستوى السائل أعلى من سطح العينات بمقدار 20 مم على الأقل. اضبط درجة حرارة الحمام وحافظ عليها عند درجة حرارة الاختبار الأولية البالغة +10 درجة مئوية.

2.3 تهيئة العينات

ضع اللوح الزجاجي والعينات (مجموعة من ثلاث عينات) في حمام الماء ذي درجة الحرارة الثابتة. يجب أن يرتفع اللوح الزجاجي 30 مم على الأقل فوق قاع الحمام، ويجب ألا تقل المسافة بين العينات عن 10 مم.

خلال عملية الاختبار بأكملها، يجب عدم عكس اتجاه العينات. حافظ على العينات عند درجة حرارة الاختبار الأولية لمدة 30 دقيقة قبل بدء الاختبار.

2.4 تحديد القراءة الأولية (L₀)

بعد ضبط درجة الحرارة، أخرج العينة بسرعة من الحمام. اسحب بيد واحدة قضيب القياس الخاص بمقياس التناظر (أو مستشعر الإزاحة)، وباليد الأخرى، ضع العينة على الطرف الأيسر من حامل العينة، مع التأكد من تثبيتها بإحكام على قضيب القياس ومحدد الموضع الداخلي. ثم حرر قضيب القياس برفق حتى يلامس رأس القياس.

في حالة عدم وجود حمل، سجل قراءة مقياس التناظر (أو مستشعر الإزاحة) (L₀) كقيمة مرجعية أولية للانكماش، بدقة تصل إلى 0.001 مم. أعد العينة فورًا إلى محلول الميثانول المائي.

يجب ألا تتجاوز المدة الزمنية بين إخراج العينة من الحمام المائي وتسجيل القراءة 5 ثوانٍ. وإلا، تُعاد العينة إلى الحمام المائي وتُترك لمدة 10 دقائق تقريبًا قبل إعادة القياس.

2.5 التبريد والقراءة النهائية (Lₑ)

أعد العينة إلى موضعها الأصلي في الحمام المائي. بعد قياس العينات الثلاث، ابدأ بتبريد الحمام المائي بمعدل 5 درجات مئوية/ساعة (أو أي معدل تبريد محدد آخر) حتى الوصول إلى درجة الحرارة النهائية المستهدفة وهي -30 درجة مئوية. أوقف التبريد وحافظ على هذه الدرجة لمدة 30 دقيقة.

كرر الإجراء الموضح في 2.4 للحصول على القراءة النهائية (Lₑ) بدقة تصل إلى 0.001 مم.

2.6 القياس عند درجات الحرارة المتوسطة

لتحديد معامل الانكماش على فترات حرارية مختلفة، يمكن إجراء القياسات عند كل انخفاض بمقدار 10 درجات مئوية. بعد كل انخفاض في درجة الحرارة، تُثبّت درجة الحرارة لمدة 30 دقيقة، ويُحدد طول العينة وفقًا للطريقة الموضحة في 2.4، ثم يُستكمل التبريد.
