جهاز اختبار التخدد الناتج عن حركة عجلات الخلطات الإسفلتية هو جهاز اختبار معملي يُستخدم لتقييم مقاومة التخدد عند درجات الحرارة العالية وأداء التشوه الدائم للخلطات الإسفلتية تحت تأثير أحمال العجلات المتكررة. يحاكي هذا الجهاز ظروف المرور الحقيقية لتقييم استقرار الرصف ومتانته وسلوك التشوه، مما يجعله واسع الاستخدام في هندسة الطرق السريعة وبحوث المواد ومراقبة جودة الخلطات الإسفلتية.

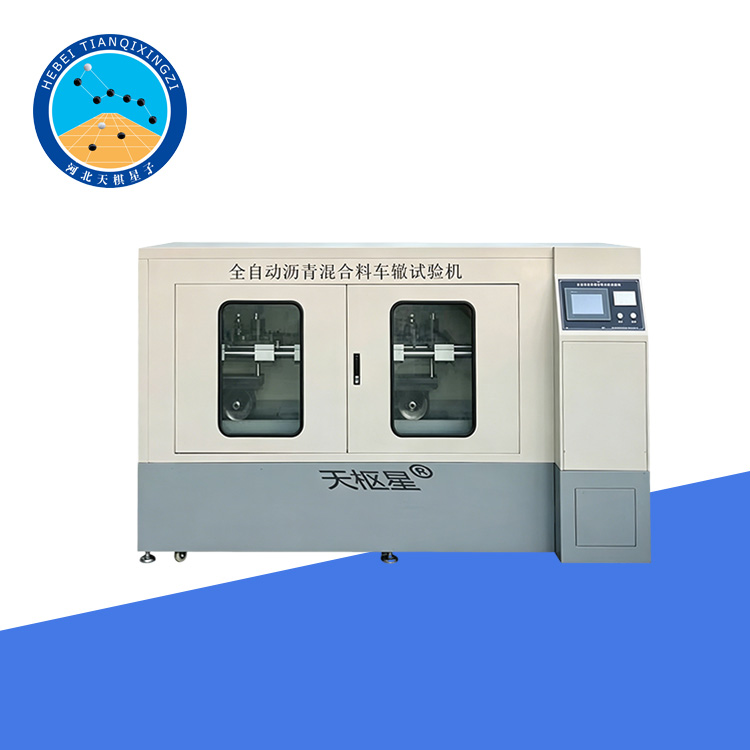

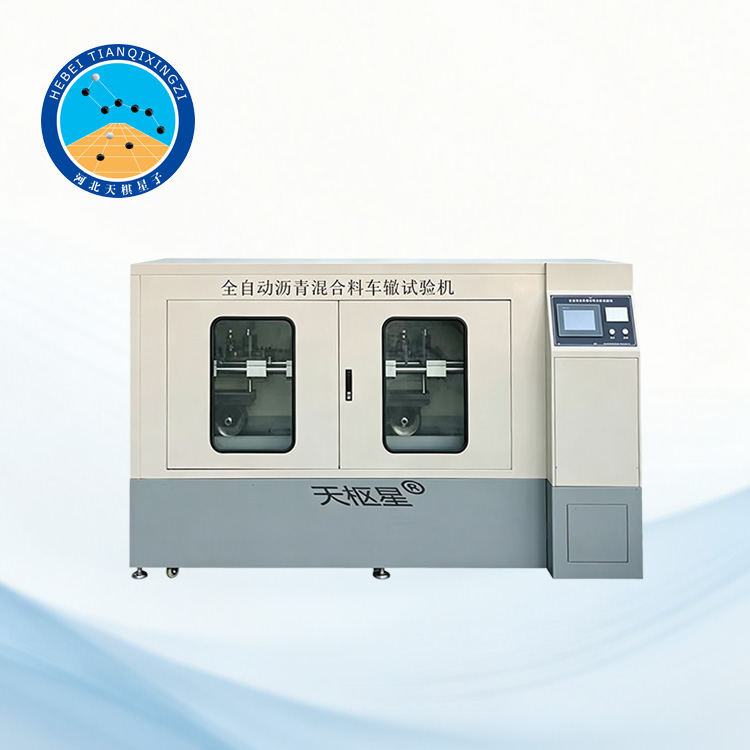

جهاز اختبار مسار العجلات للخلطة الإسفلتية

الموديل: TD754-2

أولاً: نظرة عامة على المنتج

جهاز اختبار التخدد الآلي بالكامل لخلطات الأسفلت TD754-2 هو نموذج مطور من TD754-1، ويتميز بأكثر من 20 تحسينًا دقيقًا في تصميم الأجهزة والبرامج والهيكل الميكانيكي.

يُحسّن الجهاز بشكل ملحوظ قدرة معالجة البيانات، وثبات الاختبار، والموثوقية الميكانيكية. فهو لا يدعم فقط اختبار التخدد القياسي عند 0.7 ميجا باسكال للرصف التقليدي، بل يدعم أيضًا اختبار التخدد عند 1.4 ميجا باسكال تحت تأثير حركة المرور الثقيلة بإضافة ملحقات اختيارية. إضافةً إلى ذلك، يمكن استخدام النظام لإجراء اختبارات بحثية غير قياسية، مما يوسع نطاق تطبيقاته بشكل كبير.

المعايير المطبقة:

JTG 3410-2025 (اختبار تتبع العجلات لخلطة الأسفلت T0719-2025)

EN 12697-22 (طريقة اختبار تتبع العجلات)

AASHTO T 324 (مرجع هامبورغ لاختبار تتبع العجلات)

ثانيًا: المعايير الكهربائية

مصدر الطاقة: ثلاثي الأطوار، أربعة أسلاك، 380 فولت ±10%

قدرة سخان PTC: 4.5 كيلوواط

قدرة سخان خزان الماء: 3 كيلوواط

قدرة المحرك: 750 واط (ثلاثي الأطوار)

إجمالي القدرة: ≤ 5.5 كيلوواط

ثالثًا: المواصفات الفنية

3.1 نظام التحكم في درجة الحرارة

دقة قياس درجة الحرارة: 0.01 درجة مئوية

دقة قياس درجة الحرارة: ±0.5 درجة مئوية (ابتدائيًا)، ±0.3 درجة مئوية (بعد المعايرة)

استقرار درجة حرارة الحجرة:

±0.5 درجة مئوية بعد 45 دقيقة

±0.3 درجة مئوية بعد 60 دقيقة

استقرار درجة حرارة الحمام المائي:

±0.5 درجة مئوية بعد 30 دقيقة

±0.3 درجة مئوية بعد 45 دقيقة

تجانس درجة الحرارة: أقصى انحراف ≤ 0.5 درجة مئوية بعد 60 دقيقة

3.2 النظام الميكانيكي

سرعة تتبع العجلة: 21 دورة/دقيقة

صلابة سطح العجلة: 78 ± 2 (عند 60 درجة مئوية)

3.3 نظام القياس

دقة قياس الإزاحة: 0.001 مم

دقة قياس الإزاحة: 0.01 مم

رابعاً: مزايا المعدات

✔ طراز مُطوّر من TD754-1، بأداء مُحسّن شامل

✔ يدعم الاختبار ثنائي الوضع القياسي والاختبارات الشاقة

✔ نظام عالي الدقة للتحكم في درجة الحرارة وقياس الإزاحة

✔ هيكل ثلاثي القنوات مُصمّم خصيصًا للبحث والتطوير، مما يُحسّن كفاءة الاختبار

✔ مناسب للاختبارات الهندسية وتحليلات البحث العلمي

✔ قابل للتوسيع بوظائف اختبار غير قياسية

✔ مستوى عالٍ من الأتمتة وسهولة التشغيل

خامساً: اختبار الوظائف

يمكن استخدام هذا الجهاز في:

اختبار مقاومة الخلطات الإسفلتية للتشوه الدائم عند درجات الحرارة العالية؛

تقييم مقاومة الرصف للتشوه الدائم؛

اختبارات محاكاة ظروف المرور الكثيف؛

التحليل المقارن لخصائص المواد؛

البحث العلمي والاختبارات غير القياسية؛

تقييم أداء نسب خلط الخلطات الإسفلتية
