تُستخدم آلة دكّ الخلطات الإسفلتية الدورانية لإعداد عينات خلطات إسفلتية عالية الكثافة من خلال دكّ دوراني دقيق، مما يضمن توزيعًا متجانسًا للفراغات ومحاكاة دقيقة لظروف الرصف الميداني. وتُستخدم على نطاق واسع في الاختبارات المعملية لتصميم خلطات Superpave، وتقييم الأداء، ومراقبة جودة المواد الإسفلتية.

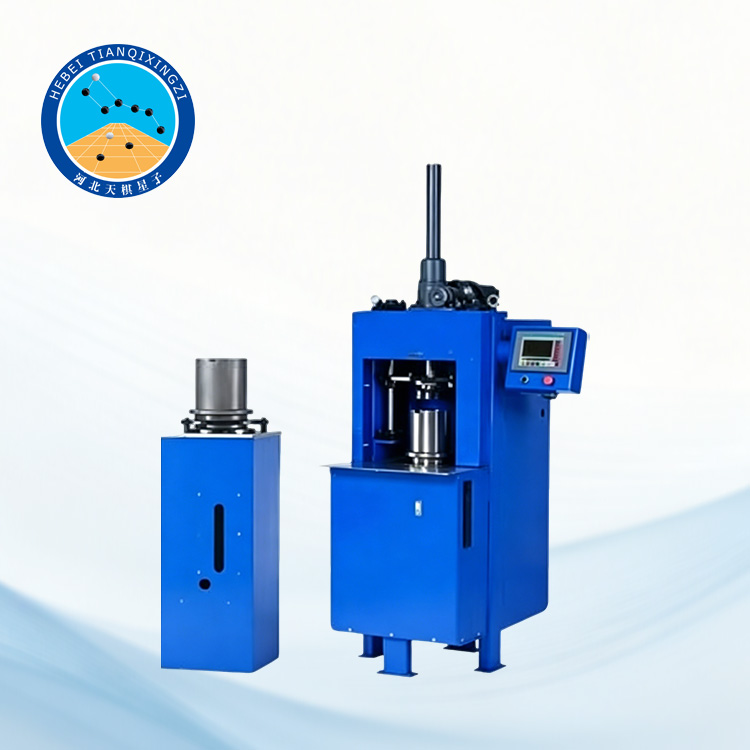

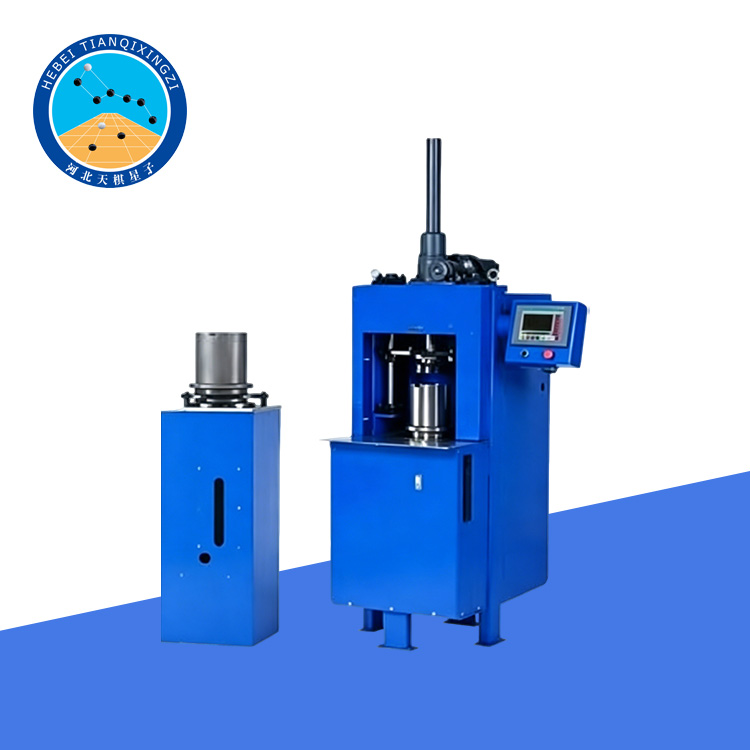

جهاز دمك دوراني هيدروليكي لخلطة الأسفلت للمختبر

الموديل: TD736-3

أولاً: مقدمة عن المنتج

جهاز الضغط الدوراني لخلطة الأسفلت هو أداة اختبار متخصصة مصممة ومصنعة وفقًا لمعيار صناعة النقل الصيني JT/T 724-2008 "جهاز الضغط الدوراني"، ومعيار الصناعة JTG 3410-2025 "طرق الاختبار القياسية للأسفلت وخلطة الأسفلت لهندسة الطرق السريعة" (T0736-2011)، وبالإشارة إلى المعيار الدولي AASHTO T312.

تعتمد هذه المعدات طريقة الضغط الدوراني لتحضير عينات أسطوانية من الخلطات الإسفلتية بأقطار 100 مم أو 150 مم. وهي تُستخدم على نطاق واسع في الاختبارات المعملية للخواص الفيزيائية والميكانيكية للخلطات الإسفلتية، وتُعدّ أداة أساسية لتحضير العينات لاختبار مواد هندسة الطرق السريعة وتصميم الخلطات.

ثانياً: الميزات التقنية الرئيسية

1. يتوافق هذا الجهاز مع معيار SPERPAVE الصادر عن الوكالة الفيدرالية للصحة وحماية البيئة (FHWA)، ويمكن تشغيله بأمان وموثوقية تحت ضغط دك وزاوية دك دورانية محددة.

2. يستخدم هذا الجهاز وحدة تحكم منطقية قابلة للبرمجة (PLC) من شركة سيمنز الألمانية كنظام تحكم أساسي. يتميز النظام بوظائف حماية شاملة، وقادر على العمل في ظروف تشغيل معقدة.

3. يستخدم هذا الجهاز شاشة لمس صناعية قياس 7 بوصات كواجهة مستخدم. تتميز الواجهة بالوضوح وسهولة الرؤية، كما أن ضبط معايير التشغيل بسيط، ويتم عرض بيانات العملية في الوقت الفعلي. يمكن حفظ بيانات الاختبار بصيغة Excel وتنزيلها على ذاكرة فلاش USB.

٤. صُمم هذا الجهاز وصُنع بالاستناد إلى معدات مستوردة؛ فجهاز قياس الضغط، والمستشعرات، والمحامل، والمكونات الرئيسية الأخرى فيه جميعها منتجات أصلية مستوردة.

٥. خضع هذا الجهاز لاختبارات من قبل جهات وطنية مختصة، وجاءت نتائج الاختبارات متوافقة مع نتائج المعدات المستوردة المماثلة، مما يدل على أدائه المستقر. ويُعتبر بديلاً مناسباً للمنتجات المستوردة المماثلة.

٦. تعتمد طريقة التحميل على مشغل كهربائي، مما يضمن استجابة سريعة.

٧. تتوفر واجهة التشغيل باللغتين الصينية والإنجليزية، ويمكن التبديل بينهما.

ثالثًا: المعايير والمؤشرات الفنية الرئيسية

1. نطاق الضغط: (100-1000) كيلو باسكال، قابل للتعديل باستمرار

2. دقة الضغط: أقل من ±60 كيلو باسكال (عدد مرات الضغط من 1 إلى 5 مرات)، أقل من ±18 كيلو باسكال (عدد مرات الضغط أكثر من 5 مرات)

3. عدد مرات الدوران: دوران أمامي (حسب زاوية الضغط المحددة) من 0 إلى 1000 مرة، دوران عكسي (زاوية الضغط 0°) من 0 إلى 500 مرة

٤. نطاق زاوية الدمك الدوراني: من ٠٫٥° إلى ٢٫٠°، بزيادة قدرها ٠٫٠١° (الزاوية الداخلية مُعايرة من المصنع عند ١٫١٦° ± ٠٫٠٢°)

٥. دقة زاوية الدمك الدوراني (الزاوية الداخلية): أقل من ± ٠٫٠١°

٦. نطاق إزاحة الدمك الدوراني: من ٠ إلى ٣٠٠ مم

٧. نطاق ارتفاع العينة: ٥٠-١٣٠ مم

٨. قطر العينة: ١٥٠ مم (قياسي)، ١٠٠ مم (اختياري)

٩. دقة إزاحة الضغط الدوراني: أقل من ٠.١٠ مم

١٠. سرعة الدوران: ٣٠ ± ٠.٥ دورة في الدقيقة

١١. الأبعاد الكلية: ٩٠٠ مم × ٩٠٠ مم × ١٩٠٠ مم (طول × عرض × ارتفاع)

١٢. أبعاد علبة التغليف الخارجية للجهاز: ١٠٠٠ مم × ١٠٠٠ مم × ٢٠٠٠ مم (طول × عرض × ارتفاع)

١٣. وزن القالب: ٧.٥ كجم

١٤. الوزن الإجمالي: ٥٠٠ كجم

١٥. مصدر الطاقة: تيار متردد ٣٨٠ فولت، ٥٠ هرتز، ١٥ أمبير (نظام ثلاثي الأطوار بأربعة أسلاك، مع سلك محايد)
