تُستخدم آلة تشكيل عينات الخلطات الإسفلتية لاختبار التخدد بشكل أساسي لضغط وتشكيل عينات الخلطات الإسفلتية في اختبارات التخدد. كما أنها قابلة للتطبيق في تحضير العينات بطريقة دحرجة العجلات لإجراء اختبارات أخرى للأداء الفيزيائي والميكانيكي للخلطات الإسفلتية.

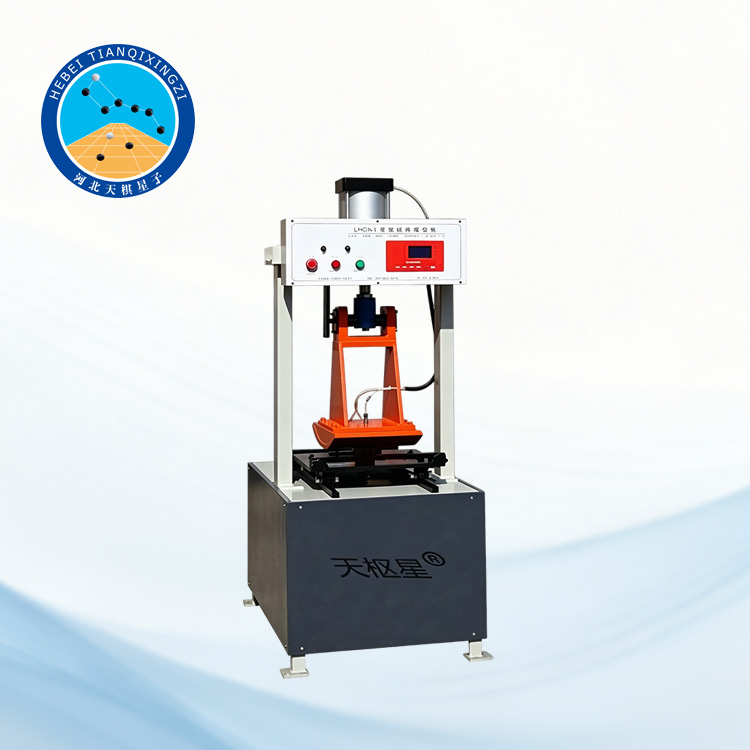

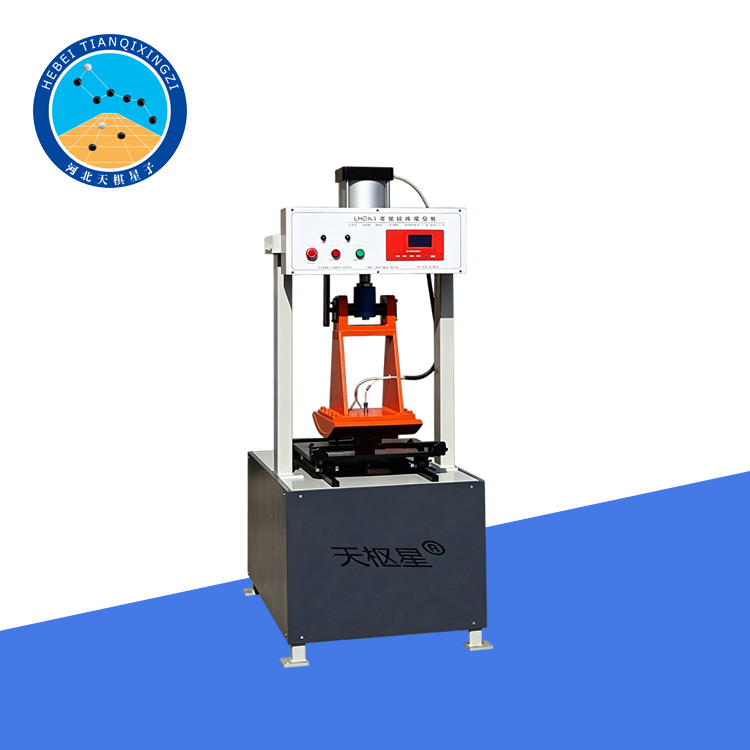

آلة تشكيل عينات التخدد للأسفلت

الموديل: TD703-1

أولاً: نظرة عامة على المنتج:

تُعدّ آلة تشكيل عينات خلطة الأسفلت هذه جهازًا حديثًا لاختبارات المختبرات في هندسة الطرق السريعة. وهي تجمع بين أنظمة التحكم الميكانيكية والكهربائية والهوائية في وحدة واحدة. وبالمقارنة مع المنتجات المماثلة، تتميز هذه الآلة بهيكلها المدمج، ومستوى أتمتتها العالي، ووظائفها القوية، وسهولة تشغيلها، مما يُمثل مستوى تقنيًا متقدمًا في الصين.

يتوافق الجهاز وطريقة اختباره مع متطلبات JTG 3410-2025 (T0703-2025) ويشير أيضًا إلى المعايير الدولية EN 12697-33 و AASHTO T324. ويُستخدم لإعداد عينات الخلطات الإسفلتية بشكل موحد لاختبارات التخدد.

ثانياً: الميزات التقنية الرئيسية:

1. يمكن ضبط ضغط أسطوانة الدرفلة ضمن نطاق يتراوح بين 0 و20 كيلو نيوتن، بدقة تقل عن 0.1 كيلو نيوتن.

2. يمكن اختيار ارتفاع قالب الاختبار ضمن نطاق يتراوح بين 30 و100 ملم.

3. آلية تثبيت قالب الاختبار متطورة وسهلة الاستخدام وآمنة وموثوقة.

4. بعد تثبيت قالب الاختبار على العربة، يتم توسيطه تلقائيًا.

٥. تتيح وظيفة التحكم بالتحريك تحريك العربة ووضعها في أي مكان مطلوب.

٦. يمكن ضبط عدد دورات دحرجة العربة بحرية وتسجيلها في الوقت الفعلي. عند وصول عدد الدورات الفعلي إلى القيمة المضبوطة مسبقًا، تتوقف عملية الدحرجة تلقائيًا.

٧. يمكن ضبط درجة حرارة الدحرجة بحرية وفقًا لمتطلبات الاختبار. عند وصول درجة الحرارة الفعلية إلى القيمة المضبوطة مسبقًا، يتوقف نظام التسخين تلقائيًا، ويتم عرض قيمة درجة الحرارة بدقة.

٨. الجهاز مزود بتصميم تحكم آمن. تم تركيب مفتاح إيقاف طارئ على لوحة التحكم، والذي يمكنه إيقاف جميع وظائف التشغيل فورًا في حالة الطوارئ.

ثالثًا: المواصفات الفنية الرئيسية:

مواصفات القالب: 300×300×(30~110 مم)

شوط عربة تجربة القالب: 300 مم

تفاوت ارتفاع القالب: 30~100 مم

ضغط الأسطوانة: 0~20 كيلو نيوتن، قابل للتعديل

نصف قطر/عرض العجلة: 500 مم / 300 مم

درجة حرارة التسخين المسبق لعجلة الدك: ٢٠-٢٠٠ درجة مئوية، قابلة للتعديل بحرية (عادةً ما تُضبط على ١٠٠ درجة مئوية).

الحمل الخطي لعجلة الدك: ٣٠٠ نيوتن/سم (مع عرض عجلة ٣٠ سم، يكون الحمل العمودي المقابل ٩ كيلو نيوتن).

الأبعاد الكلية للآلة: ١٧٥٠ × ١٢١٦ × ٦٤٠ مم

وزن الآلة: ٥٠٠ كجم

القدرة الإجمالية: ٣ كيلو واط
