صُممت آلة دك عينات الخلطة الإسفلتية الساكنة لإعداد عينات أسطوانية بدقة عالية من خلال الدك الساكن، وتُستخدم على نطاق واسع في اختبارات الخلطات الإسفلتية والأسمنت والتربة. تضمن هذه الآلة كثافة موحدة ودقة عالية وسهولة في فك القوالب، مما يجعلها مثالية لاختبارات مقاومة الضغط والاختبارات ثلاثية المحاور في المختبرات، مع تحسين اتساق الاختبارات وكفاءة العمل بشكل عام.

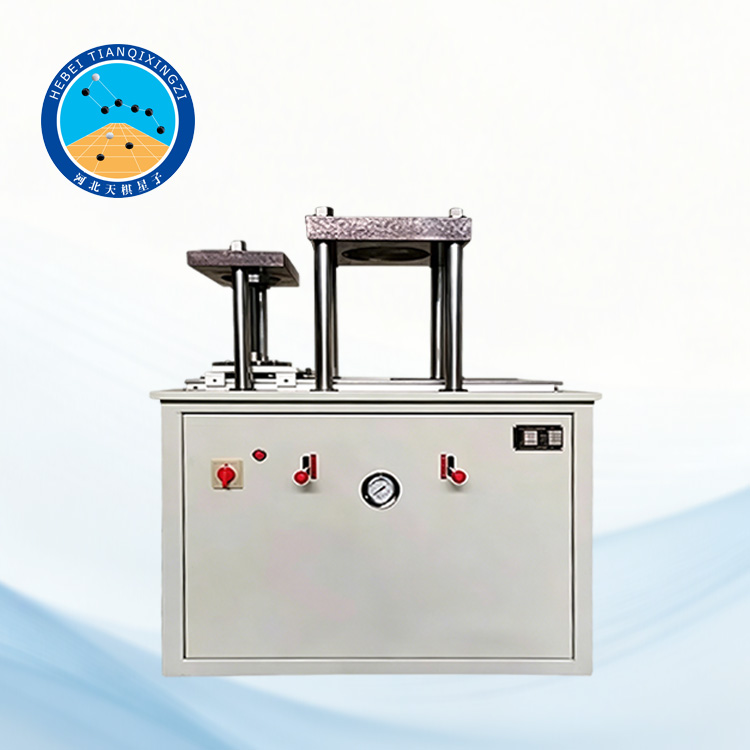

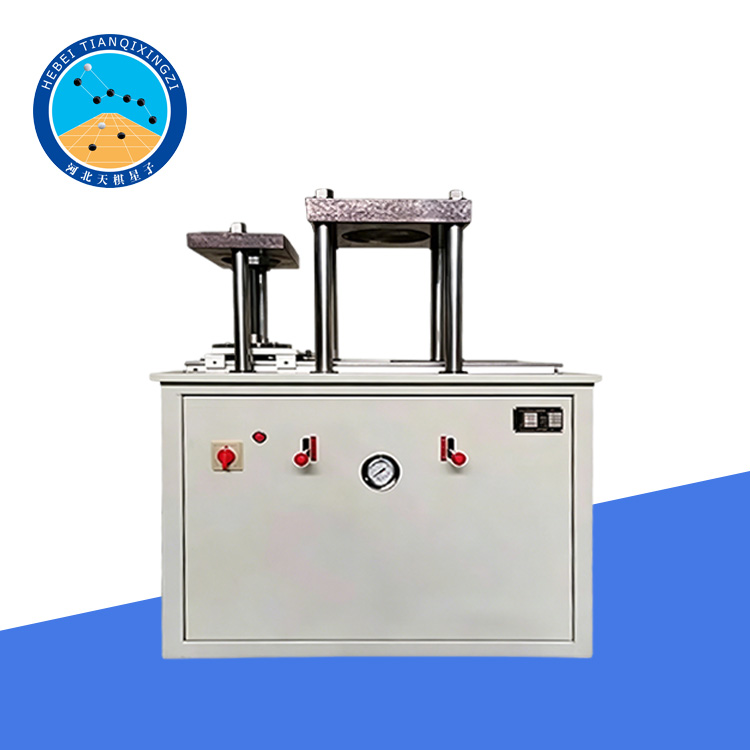

آلة الدمك الساكن لعينات الخلطة الأسفلتية

الموديل: TD704-1

أولاً: مقدمة عن المنتج

آلة دك عينات الخلطة الإسفلتية الثابتة هي منتج مطور حديثًا من شركة خبي تيانكيشينغزي لمعدات الفحص المحدودة، مصممة وفقًا لمعيار JTG 3410-2025 الخاص باختبارات الإسفلت وخلطات الإسفلت لهندسة الطرق السريعة (T0704-2011). منذ إطلاقها، حظيت هذه الآلة بتقدير واسع من المستخدمين لأدائها المستقر وسهولة تشغيلها وتصميمها المتقن. يجمع هذا الطراز بين وظيفتي الدك وفك القوالب، مما يوفر كفاءة وموثوقية عاليتين.

تُستخدم هذه الآلة بشكل أساسي للضغط الساكن وفك قوالب العينات الأسطوانية في اختبارات مقاومة الضغط واختبارات الضغط ثلاثي المحاور. كما يمكن استخدامها لفك قوالب عينات التربة الجيرية، وعينات الخرسانة الإسمنتية، وغيرها من المواد المخلوطة، مما يجعلها حلاً متعدد الاستخدامات لإعداد العينات المختبرية.

ثانياً: المعايير الفنية:

1. معايير الوحدة الرئيسية:

1) ارتفاع الشوط: 250 مم

2) ارتفاع تحضير العينة: 250 مم

3) طول فك القالب: 250 مم

4) القوة: 200 كيلو نيوتن

5) سرعة الرفع: 170 مم/دقيقة

٦) سرعة السقوط: ٢٠٠ مم/دقيقة؛

٧) مسافة الحركة: ٢٥٠ مم

٨) الجهد المقنن: ٣٨٠ فولت

٩) الحمولة: ٣٠٠ كيلو نيوتن

١٠) الوزن الإجمالي: ١٨٠ كجم

٢. معايير القالب:

١) قالب أسطواني لاختبار الضغط:

الأبعاد: القطر الداخلي ١٠٠ مم × الارتفاع ١٨٠ مم × سمك الجدار ٦ مم

قطرا رأس الضغط العلوي والسفلي: ١٠٠ مم، ارتفاع رأس الضغط العلوي ٥٠ مم، ارتفاع رأس الضغط السفلي ٩٠ مم.

٢) قالب أسطواني لاختبار الضغط ثلاثي المحاور:

الأبعاد: القطر الداخلي ١٠٠ مم × الارتفاع ٣٠٠ مم × سمك الجدار ٨ مم

قطرا رأس الضغط العلوي والسفلي: ١٠٠ مم، ارتفاع رأس الضغط العلوي ٥٠ مم، ارتفاع رأس الضغط السفلي ٩٠ مم
