جهاز قياس اللزوجة إنجلر هو أداة مخبرية احترافية تُستخدم لقياس لزوجة إنجلر للأسفلت والمنتجات البترولية. يوفر هذا الجهاز قياسات دقيقة وموثوقة للزوجة تحت ظروف درجة حرارة وحجم مُتحكم بها، مما يجعله أداة أساسية لمراقبة جودة الأسفلت، وأعمال إنشاء الطرق، واختبار المنتجات البترولية.

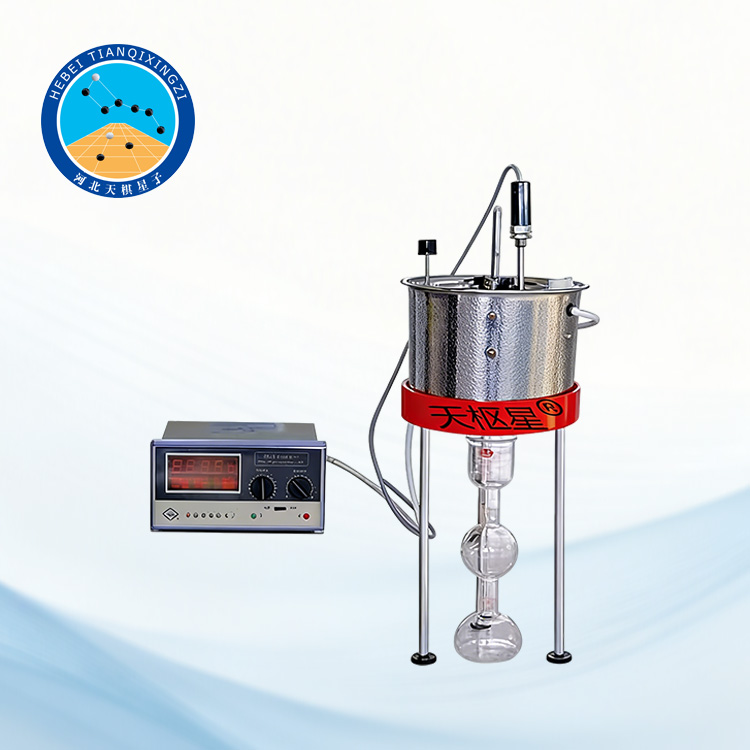

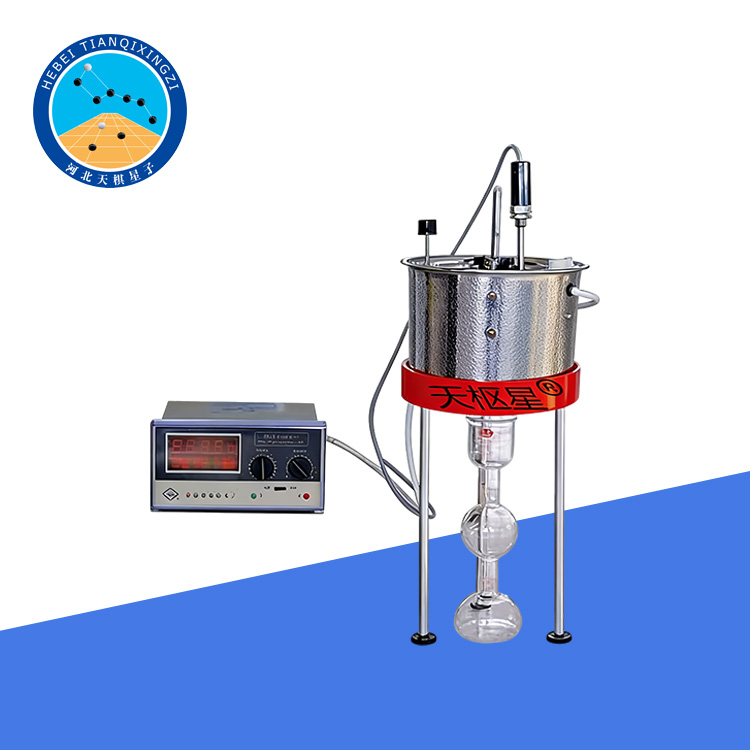

جهاز قياس اللزوجة إنجلر للأسفلت

الموديل: TD622-1

أولاً: مقدمة عن المنتج

يتم تصنيع مقياس لزوجة إنجلر بواسطة شركة Hebei Tianqixingzi Inspection Equipment Co., Ltd. وفقًا لمتطلبات المعيار الصناعي الصيني JTG 3410 "طرق الاختبار القياسية للأسفلت وخليط الأسفلت لهندسة الطرق السريعة" (T 0622-2025 "اختبار اللزوجة القياسي للأسفلت المستحلب بطريقة مقياس لزوجة إنجلر") والمعيار الوطني GB/T 266 "تحديد لزوجة إنجلر للمنتجات البترولية".

يُستخدم هذا الجهاز لتحديد لزوجة إنجلر للإسفلت أو غيره من المنتجات البترولية في ظل ظروف محددة من درجة الحرارة والحجم. تُحسب لزوجة إنجلر كنسبة زمن تدفق الإسفلت أو المنتج البترولي (بالثواني) عبر مقياس لزوجة إنجلر إلى زمن تدفق الماء المقطر (بالثواني) عند درجة حرارة 25 درجة مئوية. وحدة القياس هي درجة إنجلر (°E).

ثانياً: مميزات المنتج:

1. يتكون الجهاز من جهاز اختبار ووحدة تحكم في درجة الحرارة. يتميز بتصميم مكتبي، حيث صُنعت كل من الوعاء الداخلي والخارجي من الفولاذ المقاوم للصدأ. خضع السطح الداخلي للوعاء لمعالجة خاصة، مما يضمن سطحًا أملسًا يلبي متطلبات الاختبار.

2. وحدة التحكم في درجة الحرارة هي وحدة تحكم رقمية مزودة بوظائف ضبط الوضع P و I و D. تتميز بسهولة ضبط المعلمات ودقة عالية في التحكم بدرجة الحرارة.

ثالثًا: المعايير الفنية:

1. قيمة الماء القياسي: 51±1 ثانية (عند درجة حرارة الماء القياسي 20±0.1 درجة مئوية وحجم 200 مل، يمكن تحويلها إلى 25±0.1 درجة مئوية وحجم 50 مل)

2. نطاق قياس درجة الحرارة: من 0 إلى 100 درجة مئوية

3. دقة التحكم في درجة الحرارة: ±0.1 درجة مئوية

4. مقياس الحرارة: مطابق لمتطلبات معيار T 0622

5. مواصفات الدورق الحجمي: 100 مل

٦. الوعاء الداخلي: فولاذ مقاوم للصدأ

٧. قدرة السخان الكهربائي: ٥٥٠ واط

٨. دقة ساعة الإيقاف الإلكترونية: ٠.٠١ ثانية

٩. الأبعاد: ٤٠٠ × ٣٠٠ × ٢٠٠ مم

رابعاً: تعليمات الاستخدام:

١. نظّف الوعاء الداخلي وأنبوب مخرج مقياس اللزوجة بعناية، بالتتابع، باستخدام الزيلين والماء المقطر. أزل أي ماء متبقٍ باستخدام ورق ترشيح، ثم جففه بالهواء (لا تمسحه بقطعة قماش).

٢. ضع مقياس اللزوجة على حامل ثلاثي القوائم، وأدخل سدادة خشبية نظيفة في فتحة مخرج الوعاء الداخلي.

٣. نظّف زجاجة الاستقبال بالتتابع باستخدام البنزين، ثم المنظف، ثم الماء، ثم الماء المقطر، ثم جففها في فرن (١٠٥ درجة مئوية ± ٥ درجات مئوية).

٤. قم بترشيح عينة الأسفلت المستحلبة المُحضّرة باستخدام منخل بفتحات ١٫١٨ مم.

٥. حدد قيمة الماء (tW) لجهاز قياس اللزوجة باستخدام إحدى الطريقتين التاليتين:

١) قِس الزمن (بالثواني) اللازم لتدفق ٥٠ مل من الماء المقطر من جهاز قياس اللزوجة عند درجة حرارة ٢٥ درجة مئوية، واستخدم هذه القيمة كقيمة للماء.

٢) قِس الزمن (بالثواني) اللازم لتدفق ٢٠٠ مل من الماء المقطر من جهاز قياس اللزوجة عند درجة حرارة ٢٠ درجة مئوية، واضرب الناتج في معامل التحويل F للحصول على النتيجة.

خامساً: إجراء الاختبار:

١. انخل العينة وسخّنها مسبقًا إلى درجة حرارة أعلى بحوالي درجتين مئويتين من درجة حرارة الاختبار المحددة. اسكب العينة في الوعاء الداخلي النظيف مع إدخال السدادة الخشبية بإحكام (لا تُدخلها بالقوة لتجنب تلفها السريع). تأكد من أن مستوى السائل أعلى بقليل من طرف الدبوس المدبب، وأنه لا توجد فقاعات هواء في العينة. غطِّ مقياس اللزوجة بغطائه وأدخل مقياس الحرارة.

٢. جهّز الماء في الوعاء الخارجي مسبقًا، وسخّنه إلى درجة حرارة أعلى بقليل من درجة حرارة الاختبار.

٣. ضع زجاجة استقبال عينة نظيفة سعة ٥٠ مل أسفل أنبوب المخرج. اضبط درجة حرارة العينة في الوعاء الداخلي والماء في الوعاء الخارجي على درجة حرارة الاختبار المحددة وهي ٢٥ درجة مئوية ± ٠.١ درجة مئوية. وللحفاظ على درجة حرارة العينة، يجب ألا يتجاوز فرق درجة الحرارة بين مستويي السائل في الوعاءين الداخلي والخارجي ± ٠.٢ درجة مئوية أثناء الاختبار.

ملاحظة: عند ضبط درجة الحرارة، يجب أن تكون درجة حرارة سائل الترطيب في الوعاء الخارجي أعلى قليلاً من درجة حرارة العينة في الوعاء الداخلي.

٤. بمجرد وصول درجة حرارة العينة إلى درجة حرارة الاختبار وثباتها لمدة دقيقتين، ارفع السدادة بسرعة، مع التأكد من رفعها إلى نفس الموضع الذي كانت عليه عند قياس محتوى الماء.

٥. عندما تصل العينة إلى العلامة الأولى (٥٠ مل)، شغّل ساعة الإيقاف. وعندما تصل إلى العلامة الثانية (١٠٠ مل)، أوقف ساعة الإيقاف فورًا وسجّل الوقت بدقة تصل إلى ٠.٢ ثانية.
