يُعد مقياس لزوجة الأسفلت هذا مناسبًا لتحديد اللزوجة المشروطة للمواد مثل الأسفلت البترولي اللزج والأسفلت البترولي السائل في ظل ظروف درجات الحرارة العالية، ويمكن استخدامه لتحديد نطاق درجة حرارة بناء الأسفلت، مما يوفر أساسًا موثوقًا به لبناء هندسة الطرق ومراقبة الجودة.

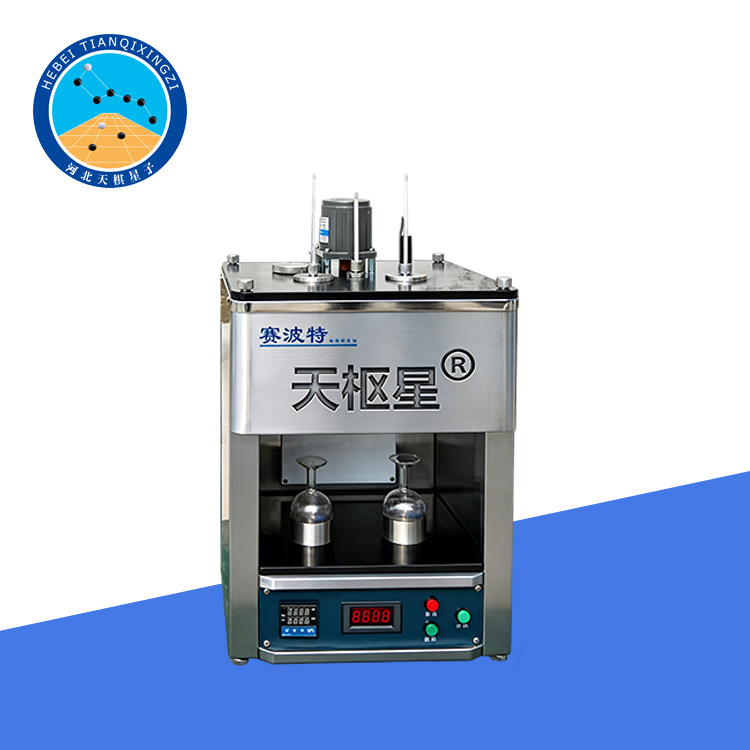

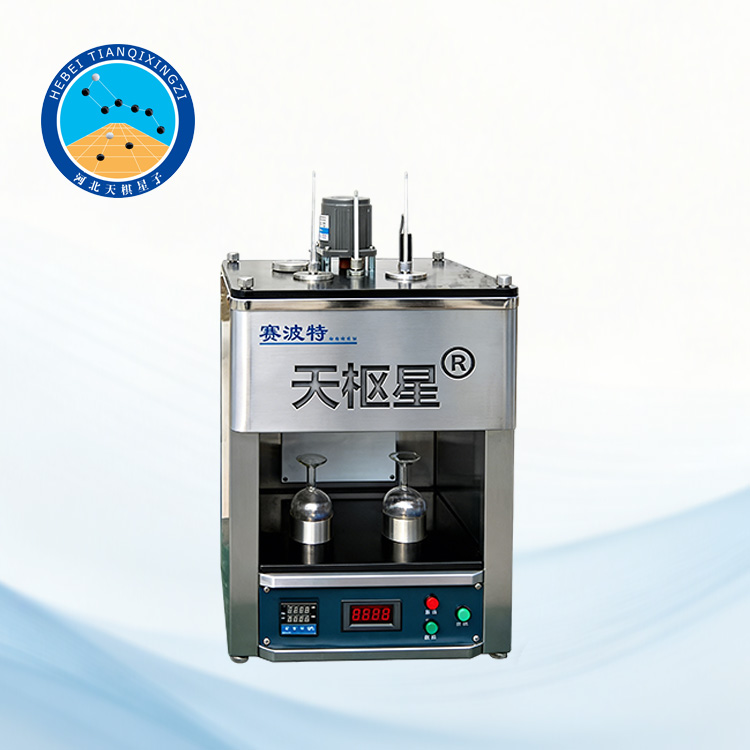

مقياس لزوجة سايبولت للأسفلت

الموديل: TD623-2

أولاً: نظرة عامة على المنتج

تم تصميم وتصنيع مقياس لزوجة الأسفلت TD623-2 من قبل شركة Hebei Tianqixingzi Inspection Equipment Co., Ltd. وفقًا لمتطلبات المعيار الصناعي الوطني JTG 3410-2025 "طرق الاختبار القياسية للأسفلت وخليط الأسفلت لهندسة الطرق السريعة" (T 0623-2025 اختبار لزوجة الأسفلت المستحلب (طريقة مقياس لزوجة الزيت الثقيل Saybolt))، والمراجع ASTM D88 و AASHTO T 72.

ثانيًا: السمات الهيكلية

يتكون هذا الجهاز بشكل أساسي من حمام مائي، ووحدة تحكم بدرجة حرارة الحمام، ووحدة عرض وحساب المعلمات (معامل المعايرة، والزمن، واللزوجة، إلخ).

يعتمد هذا الجهاز على تقنية التحكم بالحاسوب الدقيق، ويتميز بالكشف المتزامن ثنائي القنوات، مما يسمح بإجراء اختبارات متوازية لعينتين في آن واحد. تُعرض المعلمات المقاسة رقميًا، ويُحسب المتوسط الحسابي تلقائيًا. علاوة على ذلك، يُمكن للجهاز تحويل لزوجة سايبولت المقاسة إلى لزوجة إنجيلا أو اللزوجة الحركية بشكل فوري وتلقائي، مما يُتيح الحصول على ثلاث نقاط بيانات للزوجة في اختبار واحد. ينتج عن ذلك كفاءة عالية وبيانات اختبار موثوقة.

ثالثًا: المعايير الفنية

1. مصدر الطاقة: تيار متردد 220 فولت ± 10%، 50 هرتز؛

2. نوع الجهاز: مكتبي؛

3. وضع التشغيل: كشف ثنائي القنوات، اختبار متوازي؛

4. سعة زجاجة استقبال العينة: 60 ± 0.05 مل؛

5. قدرة تسخين الحمام: 1000 واط؛

٦. درجة حرارة تشغيل الحمام: درجة حرارة الغرفة ~ ٢٤٠ درجة مئوية؛

٧. دقة التحكم في درجة حرارة الحمام: ±٠.١ درجة مئوية؛

٨. نطاق توقيت الاختبار: ٠.٠ ثانية ~ ٩٩٩.٩ ثانية؛

٩. دقة توقيت الاختبار: ±٠.١ ثانية؛

١٠. درجة حرارة الغرفة: ≤٣٥ درجة مئوية؛

١١. الرطوبة النسبية: ≤٨٥٪

رابعاً: طرق وإجراءات الاختبار

١. التحضير

١.١ نظّف وجفّف وعاء العينة وفتحة التدفق باستخدام مذيبات مثل الزيلين.

١.٢ حضّر عينة الأسفلت وفقًا للمواصفة T0602. خذ حوالي ٤٥٠ غرامًا من العينة في وعاء، وسخّنها ببطء مع التحريك المستمر (يجب عدم إيقاف التحريك خلال آخر ٣٠ درجة مئوية)، وسخّنها إلى ١٠-١٥ درجة مئوية فوق درجة حرارة الاختبار المحددة. يُسمح بتسخين العينة واستخدامها مرة واحدة فقط؛ ولا يُسمح بتكرار التسخين والاختبار.

1.3 سخّن الماء أو الزيت في خزان العزل وحافظ على درجة حرارة الاختبار المحددة. إذا كانت درجة الحرارة أعلى من ذلك، فيجب استخدام زيت أسطوانات مقاوم لدرجات الحرارة العالية، أو زيت ناقل للحرارة، أو زيت سيليكون.

1.4 معايرة مقياس اللزوجة: يجب إعادة معايرة مقياس اللزوجة كل 3 سنوات. طريقة المعايرة كالتالي:

2.2 تحقق من اللزوجة المقاسة بواسطة مقياس لزوجة Saybolt Furol عند 50 درجة مئوية.

2.3 إذا اختلف زمن تدفق زيت اللزوجة القياسي المقاس بواسطة مقياس اللزوجة (بحد أدنى 90 ثانية) عن زمن التدفق القياسي المحدد في دليل الجهاز بأكثر من 0.2%، فيجب تصحيح الزمن المقاس باستخدام معامل المعايرة المحسوب وفقًا للصيغة (T0623-1). وعندما يتجاوز الانحراف 1%، لا يجوز استخدام الجهاز.

F = ts / t (T0623-1)

حيث:

F — معامل المعايرة

ts — زمن التدفق القياسي الذي يقدمه جهاز قياس اللزوجة (ثانية)

t — زمن التدفق الفعلي لنفس زيت اللزوجة القياسي عند درجة حرارة 50°C (ثانية)

2. إجراء الاختبار

2.1 سدّ تجويف أنبوب العينة السفلي بإحكام باستخدام سدادة فلين بعمق يتراوح بين 6.5 و9.5 مم. يجب أن تكون السدادة محكمة بما يكفي لمنع العينة من التدفق خارج فتحة التدفق، ولكن يسهل إزالتها في الوقت نفسه. ثم ضع زجاجة الاستقبال أسفل فتحة التدفق، بحيث تكون فتحة التدفق مواجهة لمركز زجاجة الاستقبال.

2.2 انخل العينة باستخدام منخل بفتحات 0.15 مم، ثم اسكبها في أنبوب تجميع العينات. يجب أن تكون الكمية كافية لوصول مستوى السائل إلى العلامة الموجودة على أنبوب تجميع العينات. بعد ذلك، أغلق الأنبوب بإحكام.

2.3 حرّك العينة أفقيًا باستخدام مقياس حرارة مُدخل في الأنبوب، مع التأكد من عدم ملامسته لجدار أنبوب تجميع العينات. استمر في التحريك بسرعة تتراوح بين 30 و50 دورة في الدقيقة حتى تصل العينة إلى درجة حرارة الاختبار المحددة بدقة ±0.1 درجة مئوية، ثم حافظ على هذه الدرجة لمدة دقيقة واحدة.

2.4 انزع الترمومتر والغطاء فورًا، ثم انزع السدادة التي تسد قاع أنبوب جمع العينة، وشغّل ساعة الإيقاف في الوقت نفسه للسماح للعينة بالتدفق إلى الزجاجة المستقبلة. أوقف ساعة الإيقاف عندما تصل العينة إلى علامة 60 مل على الزجاجة المستقبلة، وسجّل الوقت بدقة 0.1 ثانية.

خامساً: حساب نتائج الاختبار

4.1 تُحسب لزوجة سايبولت للأسفلت وفقًا للمعادلة (T0623-2):

vs = v1 × F (T0623-2)

حيث:

vs — لزوجة العينة بطريقة سايبولت (ثانية)

v1 — اللزوجة المقاسة للعينة (ثانية)

F — معامل معايرة جهاز قياس اللزوجة

2 يمكن حساب اللزوجة الحركية لأسفلت البترول في نفس ظروف درجة حرارة الاختبار باستخدام المعادلة (T0623-3):

ηs = 2.12 × vs (T0623-3)

حيث:

ηs — اللزوجة الحركية (مم²/ث) في ظروف درجة الحرارة المقاسة.

4.3 يمكن تحويل لزوجة إنجلر للأسفلت المستحلب عند نفس درجة الحرارة وفقًا للمعادلة (T0623-4):

Ev = 0.280 × vs (T0623-4)

حيث:

Ev — لزوجة إنجلر في ظروف درجة حرارة الاختبار.

سادساً: تقرير الاختبار

يُجرى اختبار العينة نفسها بالتوازي مرتين على الأقل. إذا كانت نتائج الاختبارين متوافقة مع متطلبات الخطأ المسموح به لاختبار التكرارية، يُعتمد متوسط القيمتين كنتيجة للاختبار. بالنسبة للزوجة الأقل من 200 ثانية، تكون الدقة في حدود 0.5 ثانية؛ أما بالنسبة للزوجة الأعلى من 200 ثانية، فتكون الدقة في حدود 1 ثانية.

أخطاء الاختبار المسموح بها

الخطأ المسموح به لاختبار التكرارية هو 4٪ من القيمة المتوسطة، والخطأ المسموح به لاختبار الاستنساخ هو 6٪ من القيمة المتوسطة.

ثامناً: مجموعة كاملة من الأجهزة

1. مقياس اللزوجة ساي بولت فورول (Saybolt Furol Viscometer)

2. قارورة استقبال العينة

3. سلك الطاقة (250 فولت، 6 أمبير)

4. مقبض السدادة

5. السدادة

6. ميزان حرارة زئبقي (0-50 درجة مئوية)، دقة القياس 0.1 درجة مئوية

7. ميزان حرارة زئبقي (0-300 درجة مئوية)، دقة القياس 1 درجة مئوية

8. سدادة ميزان حرارة أنبوب زجاجي (سدادة سيليكون رقم 8)

9. حلقة تثبيت ميزان الحرارة (رقم 1)
