يُستخدم جهاز اختبار ثبات تخزين الأسفلت المستحلب لتحديد ثبات التخزين لمختلف أنواع الأسفلت المستحلب من خلال قياس الفرق في محتوى المتبقي بعد التبخر بين الجزأين العلوي والسفلي من العينة بعد التخزين. ويُعد هذا الجهاز من المعدات المخبرية الأساسية لتقييم التجانس، وثبات التشتت، واتساق جودة مستحلبات الأسفلت في هندسة الطرق واختبارات مراقبة الجودة.

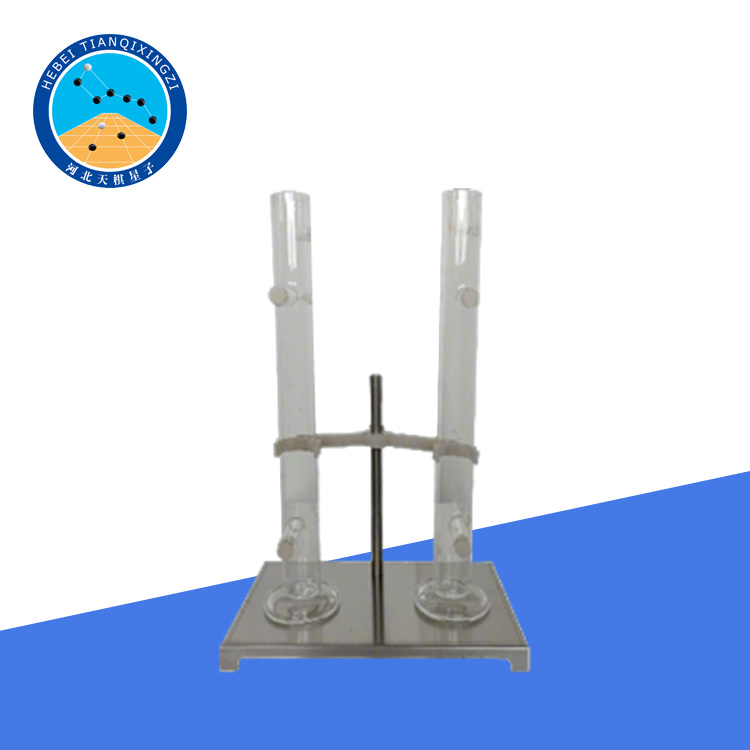

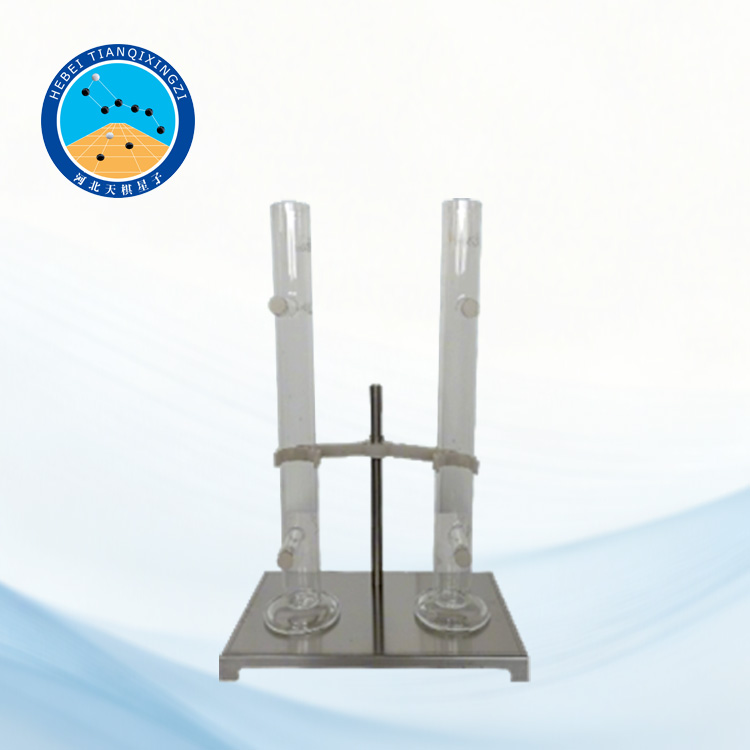

جهاز اختبار ثبات تخزين الأسفلت

الموديل: TD655-1

أولاً: مقدمة عن المنتج

تم تطوير وتصنيع جهاز اختبار استقرار تخزين الأسفلت المستحلب بواسطة شركة Hebei Tianqixingzi Inspection Equipment Co., Ltd. استنادًا إلى T 0655—1993 "اختبار استقرار تخزين الأسفلت المستحلب" في JTG 3410-2025 "طرق الاختبار القياسية للأسفلت وخليط الأسفلت لهندسة الطرق السريعة"، والإشارة إلى معيار ASTM D6930.

هذا المنتج مناسب لتحديد ثبات أنواع مختلفة من الأسفلت المستحلب. ما لم يُنص على خلاف ذلك، فإن درجة حرارة تخزين المستحلب هي درجة حرارة الغرفة التي تم تصنيعه عندها، ومدة التخزين 5 أيام، أو يوم واحد إذا لزم الأمر.

ثانياً: الأدوات والمواد

١. الارتفاع الفعال لأنبوب الاختبار الزجاجي: ٣١٠ ± ١٠ مم؛

٢. خط العلامة: ٢٥٠ مل؛

٣. مدخل العينة: قطر ٣٢ ± ٠.١ مم؛

٤. الوزن: ٣ كجم

٥. الأبعاد: ٤٠٠ × ١٨٠ × ٥٠ مم

ثالثًا: الأساليب والإجراءات

3.1 التحضير

3.1.1 نظّف أنابيب اختبار الثبات باستخدام مذيب (يمكن استخدام البنزين)، ثم محلول التنظيف، ثم الماء النظيف على التوالي، وبعد ذلك جففها في فرن عند درجة حرارة 105±5℃. وبعد التبريد، أغلِق مخارج الفرعين العلوي والسفلي.

3.1.2 قم بترشيح حوالي 300 مل من عينة أسفلت مستحلب متجانسة عبر منخل بفتحة 1.18 مم إلى وعاء العينة.

3.2 إجراء الاختبار

3.2.1 قلّب عينة المستحلب المُرشّح جيدًا باستخدام قضيب زجاجي، ثم اسكبها ببطء في أنبوب اختبار الثبات حتى يصل مستوى السائل إلى علامة 250 مل على جدار الأنبوب. تأكد من عدم وجود فقاعات هواء عالقة في الأنبوب الجانبي أثناء السكب. ثم أغلق فتحة الأنبوب بالسدادة.

3.2.2 ضع أنابيب اختبار الثبات المغلقة على حامل أنابيب الاختبار واتركها في درجة حرارة الغرفة لمدة 5 أيام وليالٍ. خلال فترة الانتظار، راقب باستمرار ما إذا كان المستحلب ينفصل إلى طبقات، أو يترسب، أو يتغير لونه، وسجّل النتائج، بالإضافة إلى تغيرات درجة حرارة الغرفة (أعلى وأدنى درجة حرارة) على مدار 5 أيام. عند استهلاك المستحلب المُنتَج خلال 5 أيام، يمكن أيضًا ترك عينات اختبار ثبات التخزين لمدة 24 ساعة.

3.2.3 بعد ترك العينة لتستقر، اسحب سدادة الأنبوب العلوي برفق، واترك حوالي 50 غرامًا من العينة تتدفق من الأنبوب العلوي إلى وعاء اختبار بقايا التبخر المُوزن مسبقًا. ثم اسحب سدادة الأنبوب السفلي، واترك كل العينة الموجودة أعلى الأنبوب السفلي تتدفق إلى وعاء آخر. بعد ذلك، قلّب العينة جيدًا أسفل الأنبوب السفلي. قم بإمالة أنبوب الثبات، واترك حوالي 50 غرامًا من العينة المتبقية في الأنبوب تتدفق من الأنبوب السفلي إلى وعاء اختبار بقايا التبخر الثالث المُوزن مسبقًا.

3.2.4 زن الجزء العلوي والسفلي من العينة بشكل منفصل، بدقة تصل إلى 0.2 غرام، ثم حدد محتوى بقايا التبخر PA وPB وفقًا لطريقة T 0651 "اختبار محتوى بقايا التبخر في الأسفلت المستحلب".

رابعاً: الحساب

يتم حساب ثبات تخزين الأسفلت المستحلب باستخدام المعادلة التالية مع أخذ القيمة المطلقة:

S = |PA − PB|

حيث:

S — ثبات التخزين للعينة المختبرة، %

PA — نسبة المتبقي بعد التبخر للجزء العلوي من العينة بعد التخزين، %

PB — نسبة المتبقي بعد التبخر للجزء السفلي من العينة بعد التخزين، %

خامساً: التقرير

5.1 يجب اختبار العينة نفسها بالتوازي مرتين على الأقل. إذا كان الفرق بين القياسين يفي بمتطلبات دقة اختبار التكرارية، يُعتمد المتوسط كنتيجة للاختبار، ويُعبّر عنه كعدد صحيح.

5.2 يجب أن يُبيّن تقرير الاختبار نطاق تغير درجة الحرارة ومدة تخزين المستحلب.

سادساً: الدقة أو الفرق المسموح به

الفرق المسموح به لاختبارات التكرارية هو 0.5٪؛ والفرق المسموح به لاختبارات الاستنساخ هو 0.6٪.
