جهاز اختبار طفو الأسفلت هو جهاز اختبار احترافي يُستخدم لتحديد أداء الطفو للأسفلت والمواد ذات الصلة تحت ظروف درجات حرارة محددة. يتميز هذا الجهاز بثبات التشغيل، ويوفر نتائج اختبار موثوقة، كما أنه يلتزم بشكل صارم بمتطلبات المعايير، مما يجعله أداة مهمة للتحكم في جودة الأسفلت وتقييم أدائه.

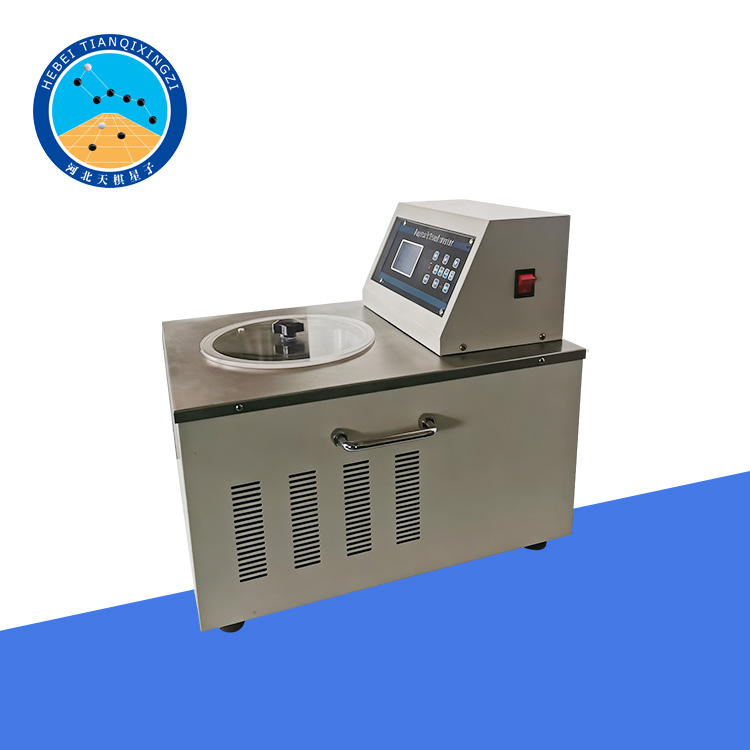

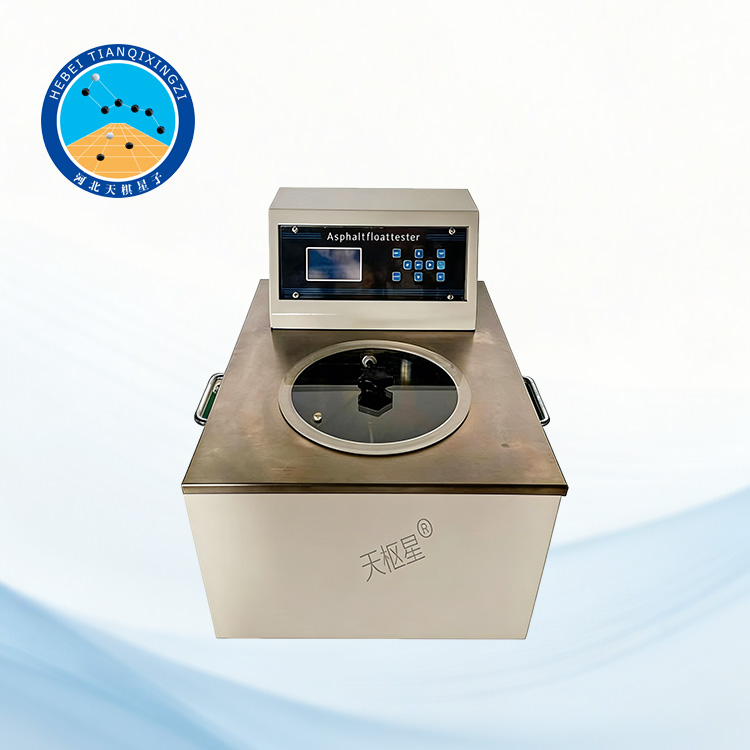

جهاز اختبار طفو الأسفلت

الموديل: TD631-1

أولاً: مقدمة عن المنتج

تم تصميم وتصنيع جهاز اختبار قابلية طفو الأسفلت بواسطة شركة Hebei Tianqixingzi Inspection Equipment Co., Ltd. وفقًا لمتطلبات الطريقة T 0631-1993 «اختبار قابلية طفو الأسفلت» ضمن المعيار الصناعي لجمهورية الصين الشعبية JTG 3410-2025 «طرق الاختبار القياسية للأسفلت ومخاليط الأسفلت لأعمال الطرق السريعة». كما يعتمد أيضًا على المعايير الدولية ASTM D139 وAASHTO T50. يُستخدم هذا الجهاز لتحديد قابلية الطفو لبقايا البيتومين البترولي السائل بطيء التصلب بعد التقطير، وقطران الفحم الحجري، بالإضافة إلى مواد أخرى ذات صلة.

يشير اختبار الطفو للإسفلت إلى الزمن، المُقاس بالثواني، اللازم لتليين عينة موضوعة في جهاز طفو مُحدد ومغمورة في حمام مائي عند درجة حرارة مُتحكم بها، تدريجيًا حتى تتفتت بفعل تدفق الماء. ما لم يُنص على خلاف ذلك، فإن درجة حرارة الاختبار لمخلفات البيتومين البترولي السائل المُقطر هي 50 درجة مئوية، بينما درجة حرارة الاختبار لقطران الفحم هي 32 درجة مئوية أو 50 درجة مئوية.

ثانياً: الميزات التقنية

1. يستخدم الجهاز نوعًا جديدًا من ضواغط التبريد ونظامًا ذكيًا عالي الدقة للتحكم في درجة الحرارة، مما يحقق دقة تحكم تصل إلى ±0.1 درجة مئوية واستقرارًا عاليًا.

2. يتم تصنيع العوامة وأنابيب النحاس وفقًا للمعايير بدقة متناهية، حيث تتوافق الأبعاد والوزن والبنية تمامًا مع المواصفات، مما يضمن دقة وموثوقية بيانات الاختبار.

3. مزود بوظيفة حمام مائي ثابت الحرارة، ويمكن استخدامه كحمام مائي قياسي ثابت الحرارة عند عدم إجراء اختبارات العوامة، مما يحسن من كفاءة استخدام الجهاز.

4. بفضل تصميمه الهيكلي المدروس، وسهولة تشغيله، وأدائه المستقر، يُعد الجهاز مناسبًا لبيئات الاختبارات المعملية المستمرة.

ثالثًا: المعايير الفنية

١. مصدر الطاقة: تيار متردد ٢٢٠ فولت (-٥٪ إلى +١٠٪)، ٥٠ هرتز؛

٢. سعة حوض الماء: (٣٧٠×٣٠٠×٣٠٠) مم (الطول×العرض×الارتفاع)؛

٣. حجم الماء المناسب: ٢٨ لترًا؛

٤. جهاز التسخين: سخان كهربائي، قدرة ١٣٠٠ واط.

٥. وحدة التبريد: ضاغط تبريد من نوع جديد؛

٦. نطاق التحكم في درجة الحرارة: ٥ درجات مئوية إلى ٨٠ درجة مئوية؛

٧. دقة التحكم في درجة الحرارة: ±٠.١ درجة مئوية؛

٨. القرص العائم: سُمك الجدار ١.٤ مم ±٠.١ مم، الوزن ٣٧.٩ غ ±٠.٢ غ؛

٩. الأنبوب النحاسي: سُمك الجدار ١.٤ مم ±٠.١ مم، الوزن ٩.٨ غ ±٠.٢ غ؛

١٠. درجة حرارة التشغيل: ≤٣٠ درجة مئوية؛

١١. الرطوبة النسبية: ≤ ٨٥٪؛

١٢. إجمالي استهلاك الطاقة: لا يتجاوز ٢٠٠٠ واط؛

١٣. الوزن الصافي: ٣٠ كجم؛

١٤. الأبعاد: ٧٥٠ × ٥٤٠ × ٥٨٠ مم (الطول × العرض × الارتفاع)
