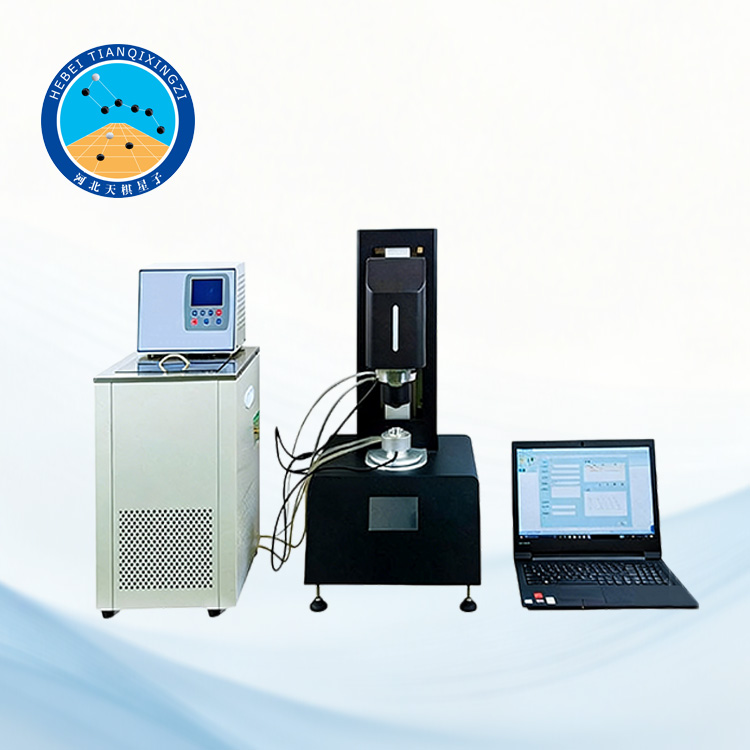

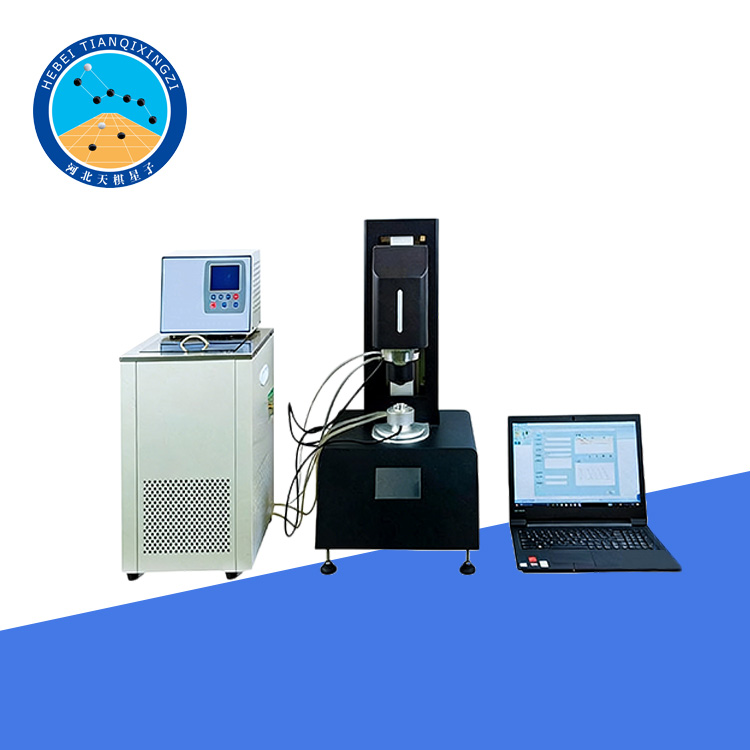

جهاز اختبار الزحف والاستعادة تحت إجهاد متعدد للأسفلت (جهاز اختبار MSCR) هو أداة اختبار ريولوجية عالية الدقة تُستخدم لتقييم أداء الأسفلت عند درجات الحرارة العالية ومقاومته للتشوه الدائم. ويُستخدم على نطاق واسع في هندسة الطرق السريعة، وممرات المطارات، ومراكز الأبحاث، واختبار جودة مواد الأسفلت.

جهاز اختبار MSCR للأسفلت – اختبار الزحف والاسترداد متعدد الإجهاد

الموديل: TD628-1

أولاً: المعايير المُستوفاة:

JTG E20-2011 T0628, ASTM P246, AASHTO T315-09

ثانياً: الصناعات التطبيقية:

الأسفلت، والطلاءات، والأغذية، ومستحضرات التجميل، والبوليمرات، والمواد اللاصقة، والمستحضرات الصيدلانية، والمواد المركبة، إلخ.

ثالثًا: التطبيقات الرئيسية:

يُستخدم هذا الجهاز لدراسة الخصائص الريولوجية للإسفلت، مثل إجراء قياسات تصنيف برنامج أبحاث الطرق السريعة الاستراتيجية (SHRP)، وقياسات الزحف تحت إجهادات متعددة، وقياسات مسح الإجهاد، وقياسات اللزوجة. ويمكن استخدامه لقياس الإسفلت الأساسي، والإسفلت المُعدَّل بالبوليمر، والإسفلت المُعدَّل بمسحوق المطاط، والإسفلت المُعتق بعد معالجته بالضغط والفرن الدوار ذي الغشاء الرقيق. ومن خلال قياس معامل القص الديناميكي G* وزاوية الطور s للإسفلت، يُقيِّم الجهاز الخصائص اللزجة (غير القابلة للاستعادة) والمرنة (القابلة للاستعادة) للإسفلت المُعتق وغير المُعتق في نطاق درجة حرارة يتراوح بين 5 و85 درجة مئوية، ويتنبأ بمقاومته للتشوه الدائم والتشقق الناتج عن الإجهاد.

رابعاً: التكوين الرئيسي:

1. الوحدة الرئيسية للريومتر: وحدة واحدة

2. نظام التحكم في درجة الحرارة (التدوير): وحدة واحدة

3. مشبك خاص بالأسفلت (8 مم): مجموعة واحدة

4. مشبك خاص بالأسفلت (25 مم): مجموعة واحدة

5. أدوات خاصة: مجموعة واحدة

6. قالب اختبار سيليكون (8 مم) - قطعة واحدة

٧. قالب اختبار سيليكون (٢٥ مم) - قطعة واحدة

٨. حاسوب محمول - وحدة واحدة

٩. برنامج متخصص لاختبار الأسفلت - مجموعة واحدة (مثبتة مسبقًا)

١٠. كابل شبكة - قطعة واحدة

طريقة التحميل: محمل هوائي

المحمل: محمل دفع مغناطيسي من الكربون المسامي.

رابعاً: المعايير الفنية:

١. نطاق السرعة: ٠٫٠١-٢٨٥٠ دورة/دقيقة

٢. نطاق السرعة الزاوية: ٠٫٠١-٣٠٠ راديان/ثانية

٣. دقة قياس زاوية الانحراف: ١٠⁻⁴ راديان

٤. تردد التذبذب: ٠٫١-١٠ هرتز

٥. نطاق عزم الدوران: ٠٫٠٠١-٢٠٠ ملي نيوتن متر

٦. دقة قياس عزم الدوران: ٠٫٠٠١ ملي نيوتن متر

٧. نطاق القوة العمودية: 0.01–50 نيوتن

٨. دقة قياس القوة العمودية: ١ ملي نيوتن

٩. طريقة التحكم: الإجهاد/الانفعال

١٠. نطاق درجة الحرارة: ٥-٨٥ درجة مئوية

١١. دقة قياس درجة الحرارة: ٠٫٠١ درجة مئوية

١٢. دقة التحكم في درجة الحرارة: ± ٠٫١ درجة مئوية

١٣. نظام القياس: زوج من ألواح الاختبار بقطر ٢٥ مم وزوج من ألواح الاختبار بقطر ٨ مم

١٤. الأبعاد: ٤٠٠ × ٤١٥ × ٦٧٠ مم

١٥. الوزن: ٢٠ كجم تقريبًا
