جهاز العارضة المنحنية (BBR) هو أداة مختبرية متخصصة تُستخدم لتقييم مقاومة التشقق عند درجات الحرارة المنخفضة للأسفلت ومواد ربط الأسفلت. من خلال قياس صلابة الانحناء تحت ظروف درجات حرارة منخفضة محكمة التحكم، يساعد جهاز BBR في تحديد أداء المادة وقدرتها على التحمل في المناخات الباردة. يُستخدم هذا الجهاز على نطاق واسع في مختبرات هندسة الطرق، المعاهد البحثية، ومختبرات اختبار المواد لتقييم أداء الأسفلت وضمان الجودة.

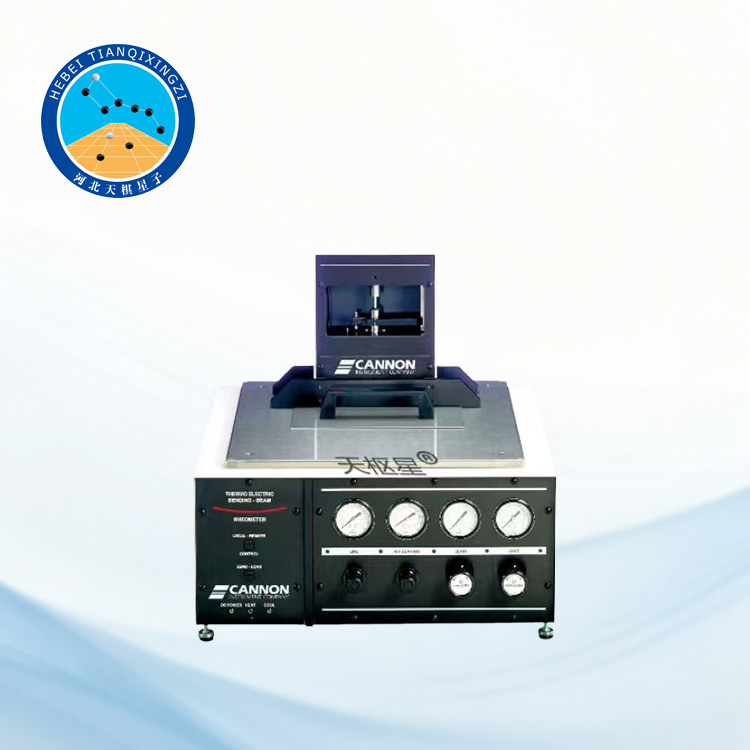

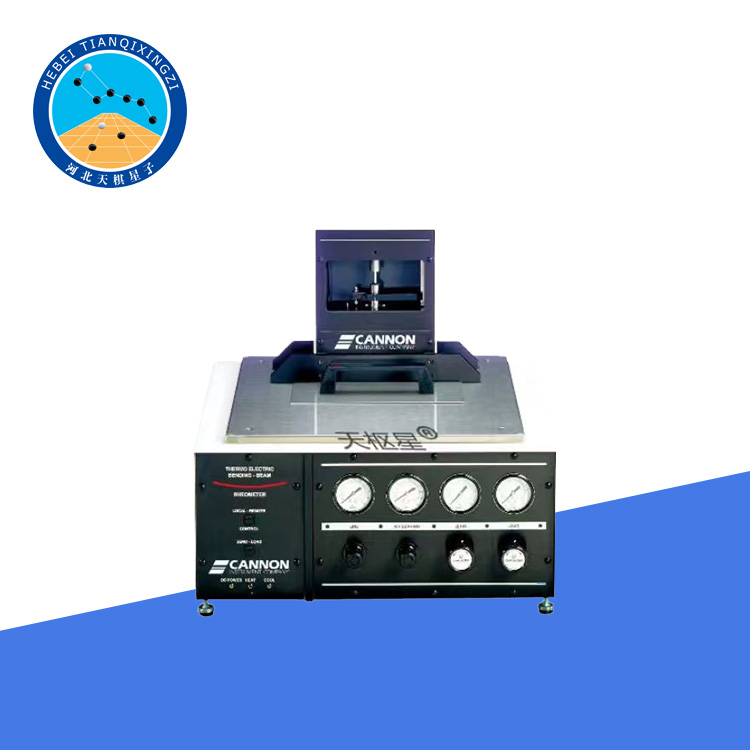

جهاز قياس صلابة العارضة المنحنية

الموديل: TD327-3

أولاً: تعريف المنتج

تم تصميم جهاز العارضة المنحنية TD327-3 (BBR) بواسطة شركة Hebei Tianqixingzi Inspection Equipment Co., Ltd. وفقًا للمعايير ASTM D6648-01 و AASHTO T313-02. يُستخدم لإجراء اختبارات الانحناء بالزحف على مواد ربط الأسفلت والعينات المماثلة. تم تطوير هذه الاختبارات أصلاً في إطار برنامج البحث الاستراتيجي للطرق (SHRP) في الولايات المتحدة. تتضمن الطريقة تطبيق حمل ثابت على العينات المغمورة في سائل بارد، مما يسمح بقياس معدل التشوه عند درجات حرارة مختلفة.

يشتمل نظام BBR المتكامل على حمام مائي، ونظام اختبار انحناء ثلاثي النقاط، ووحدة تبريد خارجية مضبوطة الحرارة، ومجموعة من أدوات المعايرة. يمكن إزالة نظام اختبار الانحناء ثلاثي النقاط بسهولة من الحمام المائي لتركيب العينات وإزالتها. علاوة على ذلك، أُعيد تصميم نظام BBR وفقًا لأحدث مواصفات ASTM وAASHTO المُعدّلة. يتضمن التصميم الجديد برمجيات ووظائف قابلة للتحديث ومحسّنة، مما يجعل نظام BBR أكثر أمانًا وبساطة ودقة.

ثانيًا: الميزات والمعايير:

نظام تحكم بدرجة الحرارة PID مع شاشة عرض رقمية؛

مقياسا حرارة مقاومة بلاتينية مستقلان (RTDs) يتيحان تحكمًا دقيقًا في درجة الحرارة؛

حمام مائي مبرد ميكانيكيًا، صديق للبيئة، وخالٍ من الفلور؛

مستشعر إزاحة LVDT مدمج، ومستشعر قوة مُعوض حراريًا.

حمل الاختبار: قابل للتعديل قياسيًا من 0 إلى 200 غرام، مع الحفاظ على دقة ±0.5 غرام أثناء الاختبار.

دورة الاختبار: يمكن للمستخدم تحديد التحميل المسبق، والاستعادة، ودورة تحميل الاختبار بالكامل؛

مستشعر القوة: 500 غرام (مع تعويض درجة الحرارة)؛

حماية من الحمل الزائد الميكانيكي: قياسية؛

مستشعر الإزاحة: 6.35 مم، دقة 2 ميكرومتر ضمن نطاق المعايرة؛

وحدة التبريد: جهاز تبريد ميكانيكي خالٍ من مركبات الكلوروفلوروكربون؛

سائل حمام الماء الموصى به: إيثيلين جليكول، الحجم: 7.57 لتر؛

درجة حرارة التشغيل: من درجة حرارة الغرفة إلى -40 درجة مئوية.
