يُستخدم جهاز اختبار اختراق الأسفلت لتحديد قيمة الاختراق للأسفلت البترولي الخاص بالطرق والأسفلت المُعدَّل، وذلك في ظل ظروف محددة؛ بهدف تقييم قوام الأسفلت، ودرجة صلابته، ومدى حساسيته لدرجة الحرارة. ويُستخدم هذا الجهاز على نطاق واسع في هندسة الطرق السريعة، ومؤسسات البحث العلمي، ومختبرات اختبار الجودة؛ إذ يوفر أساساً موثوقاً لعمليات ضبط الجودة وتقييم الأداء الخاصة بمواد الأسفلت.

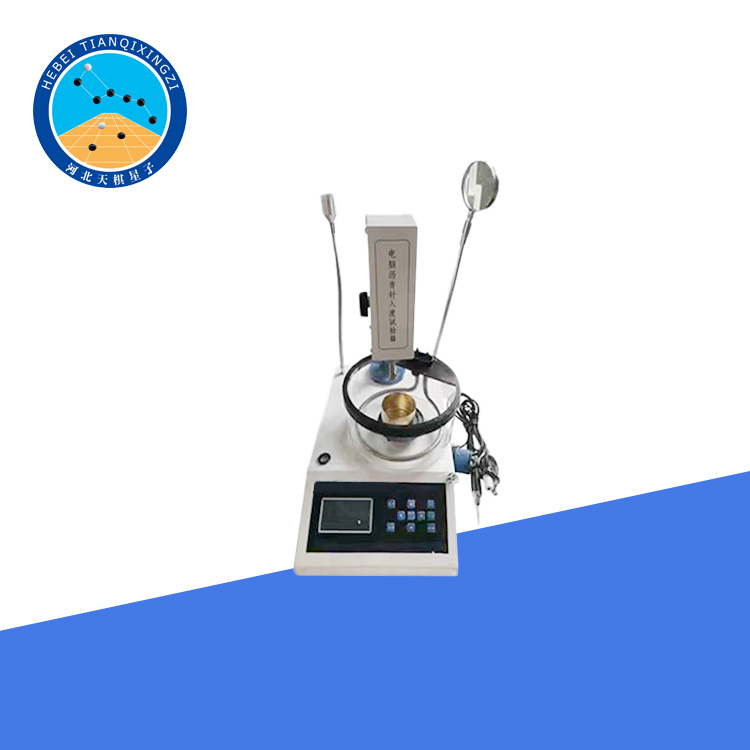

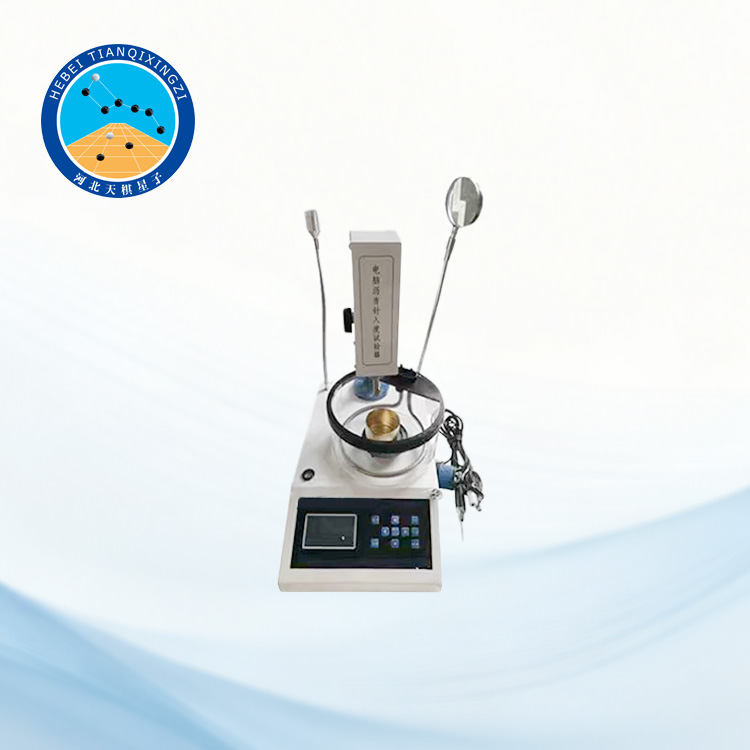

جهاز آلي محوسب لاختبار اختراق الأسفلت

الموديل: TD604-5

أولاً: مقدمة عن المنتج

تم تطوير وتصنيع جهاز اختبار اختراق الأسفلت من سلسلة TD604 بواسطة شركة Hebei Tianqixingzi Inspection Equipment Co., Ltd.، وذلك وفقاً للقسم 4.4 بعنوان "طبقة الالتصاق" (Tack Coat) من المعيار الصناعي لجمهورية الصين الشعبية رقم JTG/T3364-02، والمعنون بـ "المواصفات الفنية لتصميم وإنشاء أرصفة الجسور الصلبة للطرق السريعة".

المعايير:

ASTM D5, AASHTO T49, EN 1426, JIS K 2207, IP 49, DIN 52210, AFNOR T66-004, ASTM D217

يُعد هذا الجهاز مناسباً لتحديد درجة الاختراق لكل من أسفلت البترول المخصص للطرق، والأسفلت المُعدَّل بالبوليمرات؛ وكذلك لتحديد درجة اختراق الرواسب الناتجة عن تقطير أسفلت البترول السائل، أو عن تبخير الأسفلت المستحلب. وتتمثل شروط الاختبار القياسية فيما يلي: درجة حرارة 25 درجة مئوية، وحِمل قدره 100 غرام، وزمن اختراق قدره 5 ثوانٍ.

II. وصف طراز المنتج لسلسلة أجهزة اختبار اختراق الأسفلت TD604:

فيما يلي معايير الإنتاج الحالية لسلسلة TD604 من أجهزة اختبار اختراق الأسفلت في شركتنا:

TD604-1 جهاز اختبار اختراق الأسفلت بمؤشر (أُوقف إنتاجه)

TD604-2 جهاز اختبار اختراق الأسفلت بشاشة عرض رقمية مزدوجة

TD604-3 جهاز اختبار اختراق أوتوماتيكي بالكامل بشاشة عرض رقمية

TD604-4 جهاز اختبار الاختراق الأوتوماتيكي بالكامل بشاشة عرض بلورية سائلة

TD604-5 جهاز اختبار الاختراق الأوتوماتيكي بالكامل بشاشة عرض بلورية سائلة ومتحكم في درجة الحرارة

ومن بينها، تتميز النماذج الثلاثة TD604-3 وTD604-4 وTD604-5 جميعها بوظائف التوقيت التلقائي، وحساب القيم تلقائياً، وإجراء الحسابات آلياً، والتخزين التلقائي لأكثر من 10 مجموعات من بيانات الاختبار؛ كما أنها سهلة التشغيل ومريحة عند استرجاع البيانات.

يمكن أيضاً تجهيز طرازي TD604-4 وTD604-5 بطابعة صغيرة (رمز الطراز: Y)، ونظام تحكم حاسوبي (رمز الطراز: D)، وإمكانية الاتصال الشبكي (رمز الطراز: W).

كما يمكن تجهيز جميع الطرازات بأيٍّ من حمامي الماء ذوي الدوران ودرجة الحرارة المنخفضة، طراز TDHWY-30 أو TDHWY-10، اللذين تنتجهما شركتنا.

III. مقدمة عن جهاز اختبار اختراق الأسفلت من سلسلة TD604

1. الميزات الرئيسية للمنتج

① يسهل فك وإعادة تركيب الإبرة وقضيب التوصيل، مما ييسر عملية فحص الجودة.

② الكشف بمؤشر قرصي إلكتروني، مع اختراق الإبرة وعرض عملية الاختراق تلقائيًا.

③ مزوّد بجهاز إضاءة لتسهيل مراقبة نقطة التلامس بين طرف الإبرة وسطح العينة.

④ مزوّد بحمام مائي منخفض الحرارة، مما يتيح إجراء اختبارات الاختراق في درجات حرارة منخفضة.

2. المعايير الفنية للمنتج:

النوع TD604-3، النوع TD604-4، النوع TD604-5

1. وقت إدخال الإبرة: 5 ثوانٍ بعد التشغيل، أو يمكنك ضبطه بحرية على 5، 8، 10، 12، 30، أو 60 ثانية.

2. نطاق إدخال الإبرة: 0 - 50 مم.

3. دقة العرض: 0.15 مم.

4. مسبار قياسي: 2.5 غ ± 0.05 غ

5. مجموعة قضيب التوصيل: 100 غ ± 0.05 غ

6. درجة الحرارة المحيطة: 5 - 40 درجة مئوية

7. الرطوبة المحيطة: ≤ 85%

8. الأبعاد الخارجية: 180×280×500 مم؛ 230×350×450 مم

9. الوزن: 7.5 كجم؛ 10 كجم؛ 10.5 كجم

10. جهد التغذية الكهربائية: 220 فولت

11. القدرة: 100 واط؛ 200 واط؛ 1200 واط
