هذا الجهاز مُتحكم به بالكامل بواسطة الحاسوب، ويستخدم القياس الكهروضوئي الإلكتروني، ويعرض النتائج على شاشة LCD، ويطبع نتائج الاختبار تلقائيًا باستخدام طابعة صغيرة. كما يتميز بتسخين خطي لدرجة الحرارة، وتقليب متجانس للحمام المائي، وإمكانية اختبار عينتين في وقت واحد، والكشف التلقائي عن نقطة تليين العينة. بفضل درجة الأتمتة العالية، يوفر الجهاز اختبارًا سريعًا ومريحًا بنتائج موثوقة، مما يجعله أداة ذكية لاختبار نقاط تليين الأسفلت.

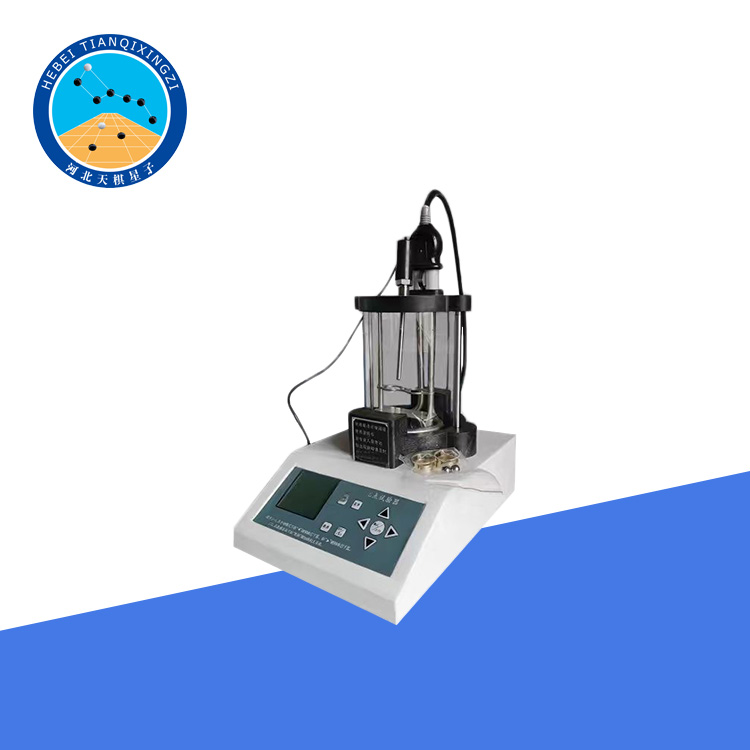

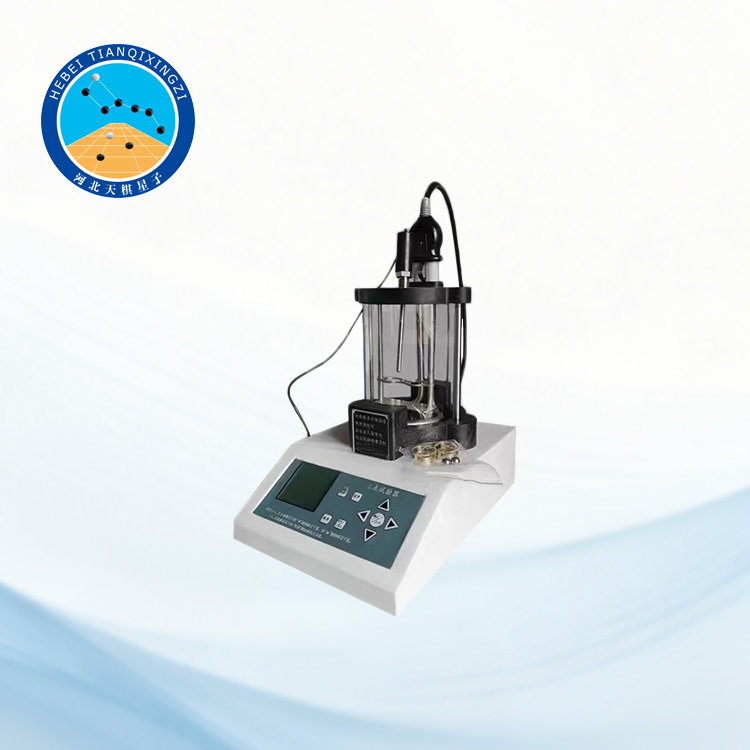

جهاز اختبار نقطة تليين الأسفلت من سلسلة TD606

الموديل: TD606-2

أولاً: مقدمة المنتج

صُمم هذا الجهاز وصُنع وفقًا للمتطلبات المحددة في المعيار الوطني الصيني GB/T 4507 - تحديد نقطة تليين الأسفلت البترولي، ومعيار وزارة النقل الصينية JTG E20-2011 "طرق اختبار البيتومين والخلطات البيتومينية لهندسة الطرق السريعة"، وتحديدًا T0606-2011 - اختبار نقطة تليين الأسفلت (طريقة الحلقة والكرة). كما صُمم الجهاز بالرجوع إلى المعايير الدولية ASTM D36/D36M وAASHTO T53 وEN 1427 وISO 4625 (طريقة الحلقة والكرة) وIP 59. يُناسب هذا الجهاز تحديد نقطة تليين أنواع مختلفة من الأسفلت، بما في ذلك أسفلت الطرق البترولي، وقطران الفحم، والأسفلت البترولي السائل. وهو الجهاز المُفضل لدى شركات إنتاج الأسفلت، ووحدات بناء الطرق السريعة والجسور، والكليات والجامعات ومراكز الأبحاث ذات الصلة.

ثانياً: المعايير الفنية

1. جهد التغذية: 220 فولت/50 هرتز؛

2. نطاق قياس درجة الحرارة: (أ) للعينات ذات نقطة تليين أقل من 80 درجة مئوية، باستخدام الماء المقطر كوسيط تسخين، من +5 إلى +80 درجة مئوية؛ (ب) للعينات ذات نقطة تليين أعلى من 80 درجة مئوية، باستخدام الجلسرين كوسيط تسخين، من +32 إلى +180 درجة مئوية؛

3. دقة قياس درجة الحرارة: 0.1 درجة مئوية؛

4.المحرك الخلاط: سرعة التحريك قابلة للتعديل بشكل مستمر مع 250 مستوى قابل للتعديل؛

5. معدل التسخين: يضبط تلقائيًا إلى 5.0±0.5 درجة مئوية/دقيقة بعد ثلاث دقائق؛

6. نتيجة نقطة التليين: شاشة LCD، منفذ طابعة، ومعالجة البيانات بواسطة الحاسوب (اختياري)؛

7. قدرة التسخين: 600 واط؛

٨. منفذ توصيل الحاسوب: منفذ USB (اختياري)

٩. سعة الكأس: ١٠٠٠ مل؛

١٠. الظروف البيئية: درجة حرارة محيطة أقل من ٣٥ درجة مئوية، بدون تيارات هوائية؛

١١. الرطوبة النسبية: ≤ ٨٥٪؛

١٢. استهلاك الطاقة: لا يزيد عن ٧٠٠ واط؛

ثالثاً: الاحتياطات

١. اضغط على زر "إعادة الضبط" قبل كل اختبار لمسح بيانات الاختبارات السابقة، مما يضمن دقة البيانات.

٢. تعامل مع الجهاز بحرص أثناء الاستخدام والتخزين لتجنب إتلاف الأجزاء الزجاجية ومستشعر درجة الحرارة.

٣. بعد كل اختبار، امسح الجهاز جيدًا وافصل مصدر الطاقة.

رابعاً: قائمة التعبئة

١. وحدة تحكم (وحدة واحدة)

٢. دعامة نقطة التليين (دعامة كهروضوئية) داخل الكأس (وحدة واحدة)

٣. كأس سعة ١٠٠٠ مل (وحدة واحدة)

٤. سلك طاقة (وحدة واحدة)

٥. قضبان تثبيت (وحدتان)
