جهاز اختبار اختراق الأسفلت الأوتوماتيكي بالكامل، ذو درجات الحرارة العالية والمنخفضة، مزود بنظام حمام مائي ذي درجة حرارة ثابتة، ويُستخدم لتحديد قيمة اختراق الأسفلت المستخدم في الطرق، والأسفلت المُعدَّل، ومواد أخرى في ظل ظروف حرارية محددة. وبفضل التحكم الدقيق في درجة الحرارة والاختبار الأوتوماتيكي، يعكس هذا الجهاز صلابة الأسفلت وحساسيته لدرجة الحرارة في بيئات حرارية مختلفة، مما يوفر بيانات اختبار موثوقة لتصنيف الأسفلت، ومراقبة الجودة، والتطبيقات الهندسية.

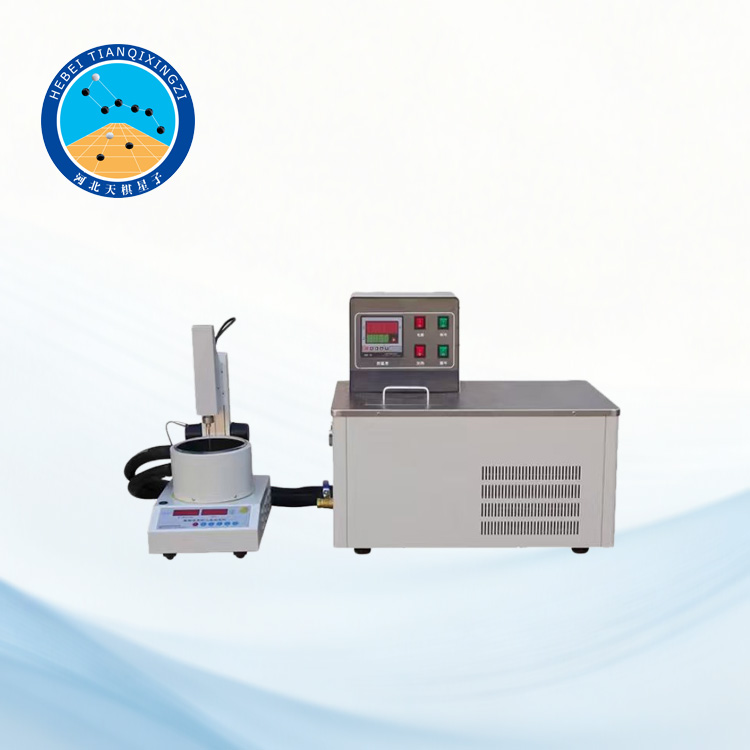

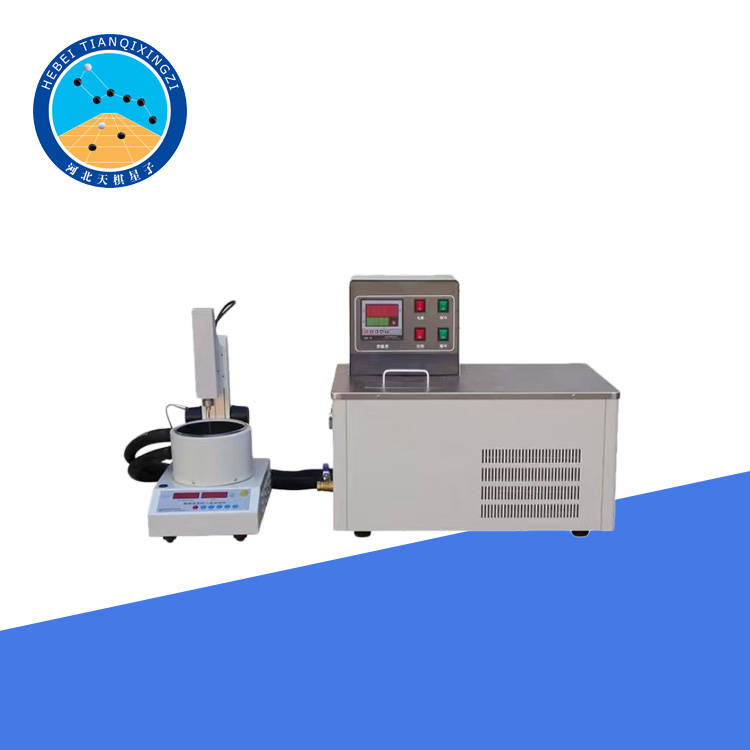

جهاز اختبار اختراق الأسفلت الأوتوماتيكي بالكامل

الموديل: TDLH-5B

أولاً: مقدمة عن المنتج

تم تصميم هذا الجهاز وتصنيعه وفقًا لمتطلبات T0604-2013 "اختبار اختراق الأسفلت" في معيار صناعة النقل لجمهورية الصين الشعبية JTG3410-2025. وهو مناسب لاختبار اختراق الأسفلت المتبقي، والأسفلت المعدل، والأسفلت البترولي السائل أو الأسفلت المستحلب بعد التبخر.

المراجع: JJG(Transportation)067-2015"طريقة قياس اختراق الأسفلت"، GB4509-84"طريقة قياس اختراق الأسفلت البترولي"، TO60-93"اختبار اختراق الأسفلت"، ASTM D5/D5M-20، EN 1426:2024.

ثانيًا: المعايير الفنية

(1) مصدر الطاقة: تيار متردد (20±10%) فولت؛ 50 هرتز.

(2) سعة حوض الاستحمام: 5.5 لتر.

(3) نطاق درجة الحرارة: (5.0~100.0) درجة مئوية.

(4) دقة التحكم في درجة الحرارة: ±0.1 درجة مئوية.

(5) معدل تدفق الماء: 5 لتر/دقيقة

(6) ارتفاع المضخة: 1 متر

(7) إجمالي استهلاك الطاقة: لا يتجاوز 1800 واط.

(8) الأبعاد: 65 × 41 × 55 سم (الطول × العرض × الارتفاع)

(9) الوزن: 29 كجم

(1) الدقة: 0.01 مم؛

(2) دقة اختراق الإبرة: ±1 درجة اختراق؛

(3) أقصى عمق اختراق: 500 درجة.

(4) إبرة قياسية: 50 مم، 2.5 غ ± 0.05 غ (التكوين الأساسي)

(5) عمق اختراق الإبرة؛ الأبعاد: 37 × 25 × 48 سم (الطول × العرض × الارتفاع)

(6) الوزن: 6 كجم

معايير جهاز قياس الاختراق

(1) جهاز توقيت اختراق الإبرة: يمكن اختياره لفترات 5 ثوانٍ، 10 ثوانٍ، 30 ثانية، و60 ثانية على التوالي، مع خطأ زمني أقل من +0.1 ثانية.

(2) جهاز قياس عمق اختراق الإبرة: يعتمد على عرض رقمي عالي الدقة، سهل وسريع وبديهي في الاستخدام، ويمكن البدء من أي موضع.
