صُممت طاولة قياس عرض الجيوتكستيل لقياس عرض الجيوتكستيل والمواد الجيوسينثيتيكية الأخرى بدقة. بفضل سطحها الثابت ومقياس القياس الدقيق، تُعد مثالية للاختبارات المعملية، ومراقبة الجودة، وفحص مختلف المنتجات الجيوسينثيتيكية.

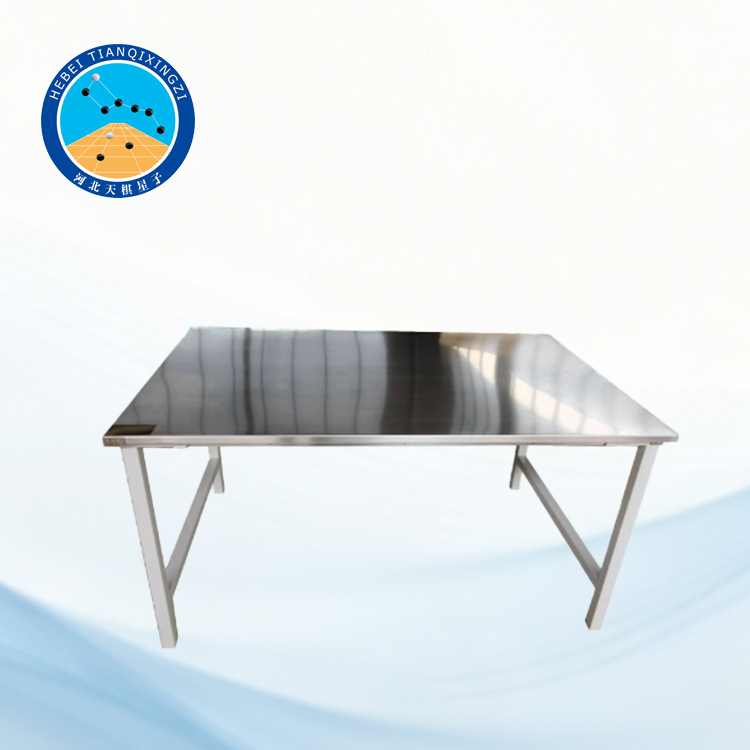

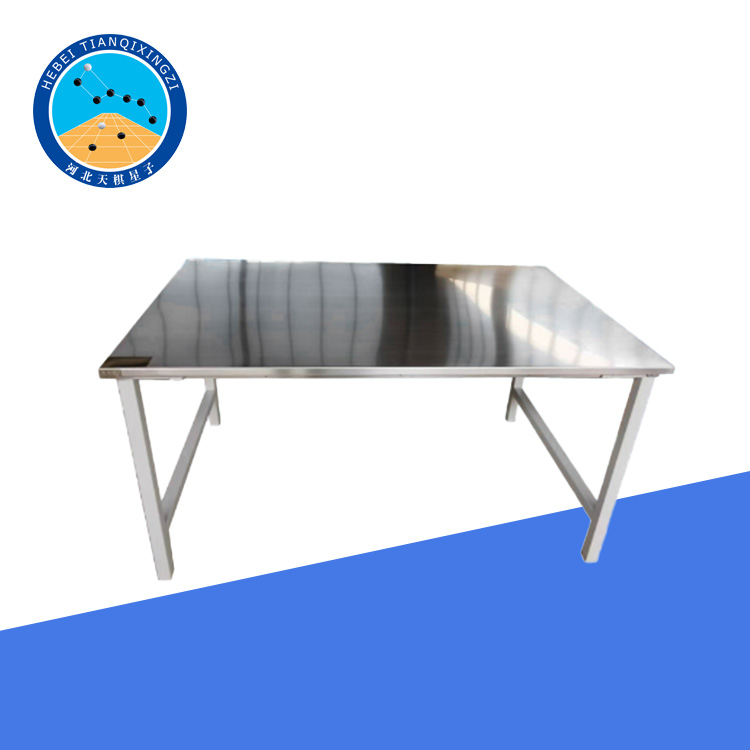

طاولة قياس عرض المنسوجات الأرضية

الموديل: TD1113-CZ

أولاً: مقدمة عن المنتج

تم تطوير وتصنيع طاولة قياس عرض المواد الجيوسينثيتيكية من قبل شركتنا وفقًا لمعيار JTG E50-2006 الخاص باختبار المواد الجيوسينثيتيكية في هندسة الطرق السريعة (T 1113-2006 تحديد العرض)، مع الإشارة إلى معيار ISO 9862:2023 ومعيار ASTM D4595/D4595M-24. وهي مناسبة لتحديد عرض المنسوجات الأرضية وغيرها من المواد الجيوسينثيتيكية. كما يمكن اختبار أنواع أخرى من المواد الجيوسينثيتيكية باستخدام هذه الطريقة.

2. التعريف

العرض الكلي: هو عرض العينة بالكامل بعد التكييف وإزالة الشد، ويُقاس عموديًا على اتجاه الطول، ويُعد هذا القياس هو العرض الكلي للعينة.

3. الأدوات والمعدات والمواد

3.1 مسطرة فولاذية: تدريج 1 مم، طولها أكبر من عرض العينة.

3.2 طاولة قياس العرض من النوع TD1113-1/2/3.

المواصفات الفنية:

أبعاد سطح الطاولة:

النوع الأول - ١٠٠٠ مم × ١٠٠٠ مم

النوع الثاني - ٢٠٠٠ مم × ١٠٠٠ مم

النوع الثالث - ٣٠٠٠ مم × ١٠٠٠ مم

ارتفاع الطاولة: ٧٠٠ مم

4. إجراء الاختبار

4.1 أخذ العينات وإعدادها

يتم أخذ العينات وفقًا لأحكام المواصفة T 1101-2006.

4.2 العينات التي يزيد طولها عن 5 أمتار

4.2.1 إزالة الشد ووضع علامات مؤقتة

أولًا، ضع مترًا أو مترين من طرف العينة بشكل مسطح على طاولة القياس، وأزل أي شد. ضع أول علامتين مؤقتتين على بُعد متر واحد تقريبًا من طرف العينة.

ثم، اسحب العينة برفق للأمام وضع الجزء الأوسط بشكل مسطح على طاولة القياس، وأزل أي شد، وضع العلامتين المؤقتتين الثانية.

أخيرًا، اسحب العينة لوضع آخر متر أو مترين بشكل مسطح على طاولة القياس، وأزل أي شد، وضع العلامتين المؤقتتين الثالثة.

4.2.2 التكييف

بعد إزالة الشد عن العينة، تُعرَّض بالكامل للهواء الجوي القياسي للتكييف. يُجرى التكييف وفقًا للقسم 5 من المواصفة T 1101-2006 لمدة 24 ساعة على الأقل، حتى يصبح الفرق في العرض بين ثلاث قياسات متتالية عند نقاط العلامات المؤقتة أقل من 0.25% من العرض عند كل نقطة علامة.

4.2.3 القياس

تُزال العلامات المؤقتة من العينة وتُوضع بشكل مسطح على طاولة القياس. يُقاس عرض العينة عند خمس نقاط على الأقل بمسافات متساوية تقريبًا (لا تتجاوز 10 أمتار). يجب أن تكون نقاط القياس على بُعد متر واحد على الأقل من طرفي العينة. يُقاس العرض بدقة 1 مليمتر.

4.3 العينات الأقصر من 5 أمتار

ضع العينة بشكل مسطح على طاولة القياس وأزل الشد. حدد أربع نقاط على الأقل بمسافات متساوية تقريبًا. يجب ألا تقل المسافة بين أول وآخر نقطة تحديد عن خُمس طول العينة من أي من طرفيها. قِس العرض عند كل نقطة تحديد بدقة 1 مم.

5. تقرير الاختبار

يجب أن يتضمن تقرير الاختبار ما يلي:

اسم العينة ومواصفاتها؛

تاريخ الاختبار؛

عرض العينة؛

أقصى وأدنى عرض للعينة؛

طريقة القياس؛

شرح مفصل لأي انحراف عن الإجراء المحدد.

6. الميزات الرئيسية

مناسب لقياس عرض المنسوجات الأرضية ومختلف المواد الجيوسينثيتيكية.

يوفر تصميم سطح الطاولة الصلب والثابت سطح عمل مريحًا لقياس العرض.

متوفر بثلاثة أحجام مختلفة لسطح الطاولة لتناسب عينات ذات عروض متنوعة.

يُمكّن مقياس القياس الواضح والمسطرة الفولاذية من إجراء قياسات دقيقة للعرض.

يُسهّل تصميم سطح الطاولة المفتوح وضع العينة، وإزالة الشد، ووضع العلامات، والقياس.

مناسب للاستخدام في الاختبارات المعملية، ومراقبة الجودة، وفحص المنتجات، والتطبيقات البحثية.
