يُستخدم جهاز إلمندورف لقياس متوسط القوة اللازمة لاستمرار تمزق عينة بطول محدد من الفيلم البلاستيكي أو الصفائح المرنة بعد بدء التمزق. ويساعد ذلك في تصنيف ومقارنة مقاومة التمزق النسبية لمختلف الأفلام البلاستيكية والصفائح الرقيقة ذات السماكات المتقاربة.

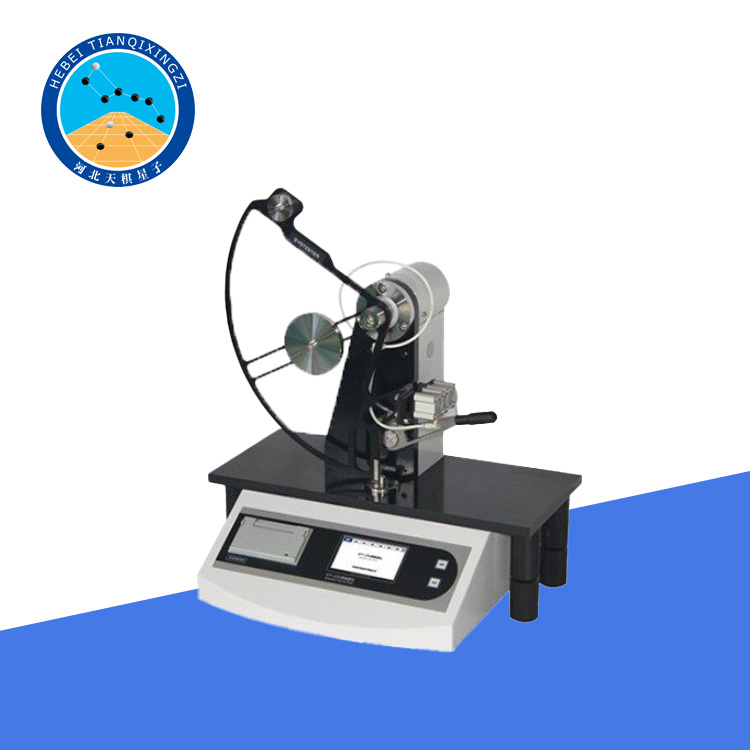

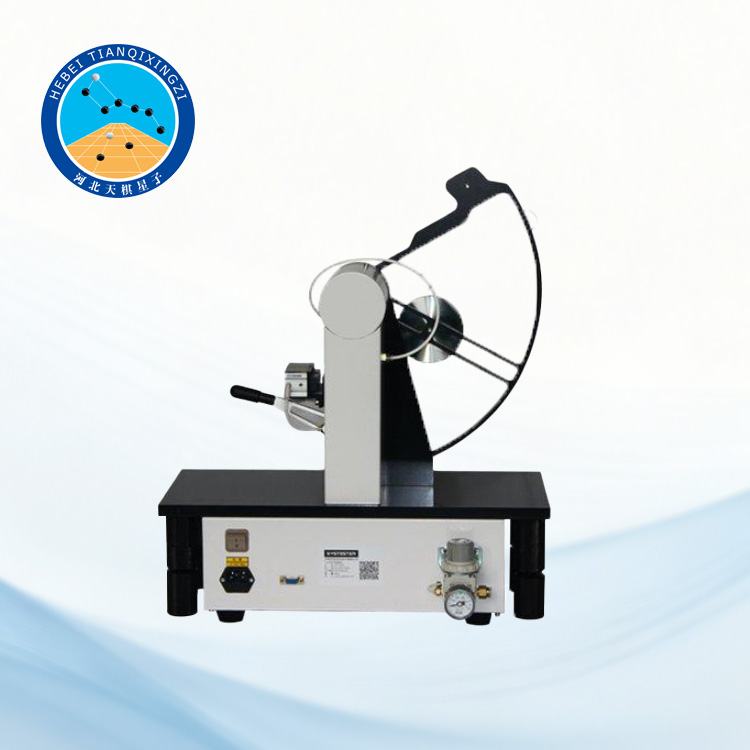

أداة اختبار التمزق البلاستيكية ذات الزاوية القائمة

الطراز: TGHCR-1

أولاً: نطاق التطبيق

مناسب لاختبار مقاومة التمزق للمواد مثل الأغشية والصفائح والورق والكرتون والمنسوجات والأقمشة غير المنسوجة.

ثانياً: الميزات الرئيسية

١. طريقة إلمندورف

٢. تشغيل بشاشة لمس

٣. شاشة LCD ملونة لعرض بيانات الاختبار

٤. تثبيت العينات بالهواء المضغوط

٥. طابعة صغيرة مدمجة

٦. عرض نتائج الاختبار بوحدات متعددة

٧. واجهة اتصال قياسية مُهيأة

٨. برنامج تحليل حاسوبي احترافي (اختياري)

٩. يدعم أنظمة إدارة بيانات المختبر، مما يتيح إدارة موحدة للبيانات (اختياري)

ثالثًا: المواصفات الفنية

1. سعة البندول: 200 غ، 400 غ، 800 غ، 1600 غ، 3200 غ، 6400 غ (خيارات متعددة متاحة)

2. ضغط مصدر الهواء: 0.6 ميجا باسكال (يُوفر مصدر الهواء من قِبل المستخدم)

3. وصلة مصدر الهواء: أنبوب بولي يوريثان بقطر 4 مم

4. أبعاد الوحدة الرئيسية: 490 مم (طول) × 390 مم (عرض) × 550 مم (ارتفاع)

5. مصدر طاقة الوحدة الرئيسية: تيار متردد 220 فولت، 50 هرتز

6. الوزن الصافي للوحدة الرئيسية: 25 كجم

رابعاً: معايير التنفيذ

ASTM D1922 - طريقة الاختبار القياسية لمقاومة التمزق للأغشية البلاستيكية والصفائح الرقيقة باستخدام طريقة البندول (إلمندورف)،

ASTM D1424 - طريقة الاختبار القياسية لقوة تمزق الأقمشة باستخدام جهاز البندول الساقط (إلمندورف)،

ASTM D689-17(2024) - طريقة الاختبار القياسية لمقاومة التمزق الداخلي للورق،

ISO 6383-1 - البلاستيك - الأغشية والصفائح - تحديد مقاومة التمزق - الجزء 1: طرق التمزق شبه المنحرف والزاوية القائمة،

ISO 1974:2012 - الورق - تحديد مقاومة التمزق - طريقة إلمندورف

خامساً: تكوين المنتج

التكوين القياسي: الوحدة الرئيسية، بندول أساسي واحد، وزن ترجيح واحد، وزن معايرة واحد (أقل من 15.69 نيوتن)

المكونات الاختيارية: البندول الأساسي: 1.96 نيوتن، 15.69 نيوتن

أوزان الترجيح: 3.92 نيوتن، 7.85 نيوتن، 31.38 نيوتن، 62.76 نيوتن

أوزان المعايرة: 1.96 نيوتن، 3.92 نيوتن، 7.85 نيوتن، 15.69 نيوتن، 31.38 نيوتن، 62.76 نيوتن

حاسوب، برنامج تشغيل، كابلات توصيل
