صُمم جهاز اختبار معدل تمدد الخرسانة المقيد لقياس التغيرات في الطول الطولي لعينات الخرسانة، بما في ذلك التمدد والانكماش الناتج عن الجفاف. ويُجرى الاختبار من خلال مقارنة الطول المقاس للعينة بطول مرجعي مُحدَّد باستخدام القضيب القياسي.

جهاز اختبار معدل التمدد المقيد للخرسانة

الطراز: TD576-1

I. نظرة عامة على المنتج

تم تصميم جهاز قياس معدل الانكماش والتمدد للخرسانة المعوضة عن الانكماش وفقًا للمواصفة GB 50119-2003، «الكود الفني لتطبيق إضافات الخرسانة». يُستخدم الجهاز بشكل أساسي لقياس معدل التمدد الطولي ومعدل الانكماش الطولي الناتج عن التجفيف للخرسانة المعوضة عن الانكماش، مما يساعد على تحديد الجرعة المناسبة من المواد المتمددة للخرسانة في التطبيقات الهندسية. يتميز الجهاز بسهولة التشغيل وسهولة قراءة النتائج.

المعايير المرجعية: ASTM C878/C878M-22, ASTM C157/C157M-24e1

II. المواصفات الفنية

نطاق القياس: 350–360 مم

الطول القياسي للقضيب: 355 ± 0.02 مم

نطاق مؤشر القياس (الدايل): 0–10 مم، بدقة ± 0.001 مم

أبعاد قالب العينة: 100 × 100 × 400 مم

الأبعاد الكلية: 500 × 135 × 100 مم

الوزن: 17 كجم تقريباً

III. هيكل المنتج

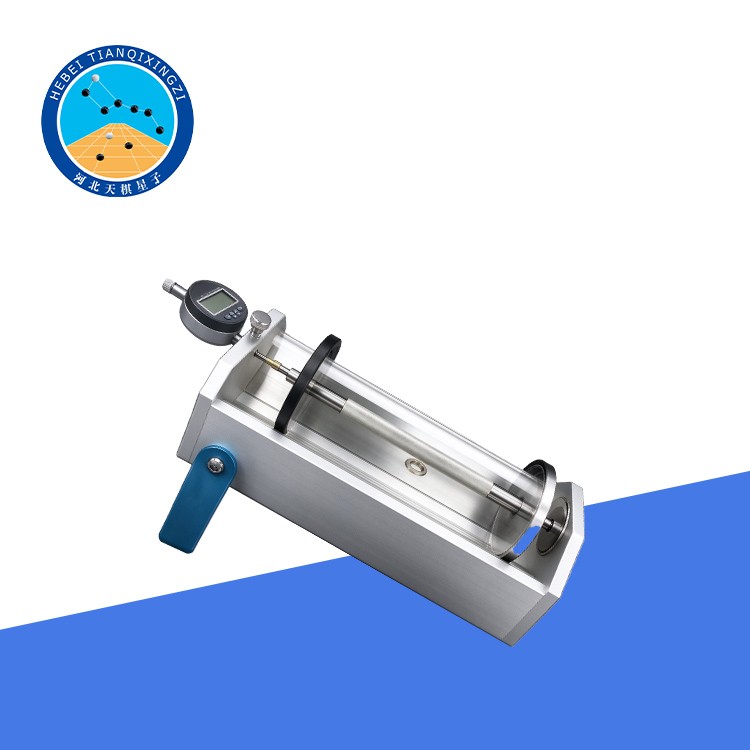

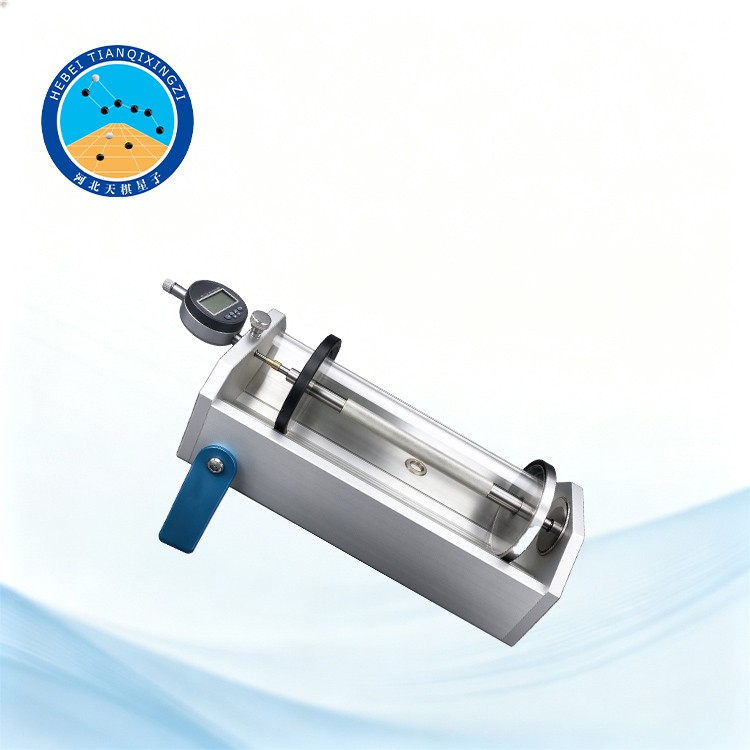

1. تتكون الأداة من قاعدة، وأرجل دعم، وقضيب قياسي، ومؤشر قرصي، ومكونات أخرى.

2. تتميز القاعدة بتصميم ذي أخدود على شكل حرف V، مما يوفر تمركزاً جيداً ويسهل وضع عينة الاختبار؛ وتُستخدم القاعدة لدعم كل من عينة الاختبار والقضيب القياسي.

3. تتميز أرجل الدعم بتصميم مفصلي؛ فعند بسطها، تتيح للجهاز الحفاظ على ميل بزاوية 30 درجة عند وضعه على سطح مستوٍ، بينما يمكن طيها عند عدم الاستخدام لتسهيل التخزين.

4. يعمل القضيب القياسي بمثابة مرجع للطول بالنسبة للجهاز، حيث يُستخدم لمعايرة الجهاز وضبط موضع مؤشر القياس القرصي.

رابعاً. إجراءات التشغيل

1. قبل الاستخدام بثلاث ساعات، ضع الجهاز والقضيب القياسي في غرفة قياس يتم الحفاظ على درجة حرارتها عند 20 درجة مئوية ± 2 درجة مئوية. قم ببسط أرجل الدعم.

2. قبل البدء في القياس، ضع القضيب القياسي ولوحة الدعم معاً داخل الحزّ (المجرى) ذي الشكل حرف V لمعايرة طول الجهاز. قم بفك برغي تثبيت مؤشر القياس (الدايل) واضبط موضعه حتى تلامس الواجهة الطرفية لسن القياس برفق الطرف الكروي للقضيب القياسي. أحكم ربط برغي التثبيت لتأمين المؤشر في مكانه. اضبط قراءة المؤشر على الصفر، ثم أزِل القضيب القياسي.

3. ضع عينة الخرسانة بنفس الطريقة المتبعة مع القضيب القياسي.

4. يمكن إجراء عمليات التحضير والمعالجة والقياس والحساب الخاصة بعينات الخرسانة وفقاً للبنود أو الملاحق ذات الصلة بالمواصفة GB 50119-2003 (الكود الفني لاستخدام إضافات الخرسانة).

V. الاحتياطات

1. ضع الجهاز على طاولة عمل مستوية وتأكد من تثبيته بإحكام.

2. تعامل مع القضيب القياسي بعناية؛ وتجنب إتلاف الأطراف الكروية أو ثني القضيب أو تشويهه.

3. يُعد مؤشر القياس (الدايل إنديكيتور) مكوناً دقيقاً؛ لذا تعامل مع العينة بحذر عند وضعها في الجهاز أو إخراجها منه، وتجنب اصطدام أي شيء بساق المؤشر. بعد الانتهاء من الاستخدام، قم بفك المؤشر وحفظه في علبته الواقية. تحقق من مستوى البطارية بانتظام واستبدلها بأخرى من النوع نفسه في حال ظهور قراءات غير صحيحة أو تعذر ضبط الشاشة على الصفر. ضع زيتاً مخصصاً للأجهزة على ساق المؤشر.

4. أثناء الاختبار، تجنب لمس القضيب القياسي مباشرةً باليدين؛ بل أمسكه من غلافه الخارجي لمنع انتقال حرارة الجسم والتأثير على درجة حرارة القضيب القياسي.

5. بعد كل استخدام، ضع كمية قليلة من زيت التشحيم على جميع الأسطح غير المطلية واتخذ التدابير اللازمة لمنع تراكم الغبار. قم بتنظيف طرف القياس الخاص بالإطار المتحرك ومؤشر القرص (dial indicator)، ثم ضع كمية قليلة من زيت الساعات. وأثناء الاختبار، تأكد من أن طرف قياس المؤشر يلامس العينة ببطء وسلاسة؛ وتجنب دفع ساق المؤشر لتتجاوز أقصى نطاق قياس لها أو تعريضها لصدمات مفاجئة، إذ قد يؤثر ذلك على حساسية المؤشر وعمره الافتراضي.

سادساً. التطبيقات

يُعد هذا الجهاز مناسباً للاختبارات المعملية للخرسانة المعوِّضة للانكماش وغيرها من الخلطات الخرسانية التي تتطلب تقييم التمدد والانكماش الطولي.

وتشمل التطبيقات النموذجية ما يلي:

تقييم الإضافات الخرسانية المسببة للتمدد: قياس خصائص التمدد للخرسانة التي تحتوي على مواد مسببة للتمدد.

اختبار الانكماش الناتج عن الجفاف: مراقبة التغيرات في الطول أثناء جفاف الخرسانة ومعالجتها.

تصميم الخلطات الخرسانية: توفير بيانات الاختبار لدعم اختيار وتعديل جرعات الإضافات المسببة للتمدد.

أبحاث مواد البناء: دعم الأبحاث المتعلقة بالاستقرار الأبعادي للخرسانة وسلوك تغير الحجم.

مراقبة الجودة والاختبارات المعملية: مقارنة خصائص تغير الطول لخلطات خرسانية مختلفة في ظل ظروف اختبار مضبوطة.

VII. ميزات المنتج ومزاياه

1. تشغيل بسيط وعملي

يتميز الجهاز بتركيبة ميكانيكية بسيطة ومؤشر قياس (ساعة قياس) يتيح قياس التغيرات في طول العينة بكل سهولة.

2. قضيب مرجعي لمعايرة الطول

يوفر القضيب القياسي طولاً مرجعياً لمعايرة الجهاز، ويساعد في تحديد نقطة انطلاق ثابتة لعمليات القياس.

3. قاعدة تثبيت على شكل حرف V

يسهّل الحزّ المصمم على شكل حرف V عملية تموضع العينة ويساعد في الحفاظ على محاذاة ثابتة أثناء القياس.

4. أرجل دعم قابلة للتعديل

تتيح أرجل الدعم المفصلية إمالة الجهاز بزاوية تبلغ حوالي 30 درجة أثناء الاستخدام، كما يمكن طيها لتسهيل التخزين.

5. مناسب لاختبارات الاستقرار الأبعادي في المختبر

يوفر الجهاز حلاً عملياً لقياس التمدد الطولي وانكماش الجفاف في عينات الخرسانة، مما يدعم إجراء الاختبارات المقارنة وأبحاث مواد الخرسانة.
