يقوم جهاز اختبار معامل التمدد الحراري للخرسانة بتقييم سلوك التمدد الحراري للخرسانة من خلال مراقبة التغيرات في طول العينة تحت ظروف درجة حرارة مضبوطة. أثناء الاختبار، توضع العينة في حمام مائي يتم التحكم في درجة حرارته، حيث تُعدّل درجة الحرارة وفقًا لإجراءات الاختبار المحددة. تُستخدم مقاييس انفعال مقاومية تفاضلية لقياس التغيرات في الانفعال مع تغير درجة حرارة العينة. بعد ذلك، تُستخدم قراءات درجة الحرارة وقياسات الانفعال لتحديد معامل التمدد الحراري الخطي.

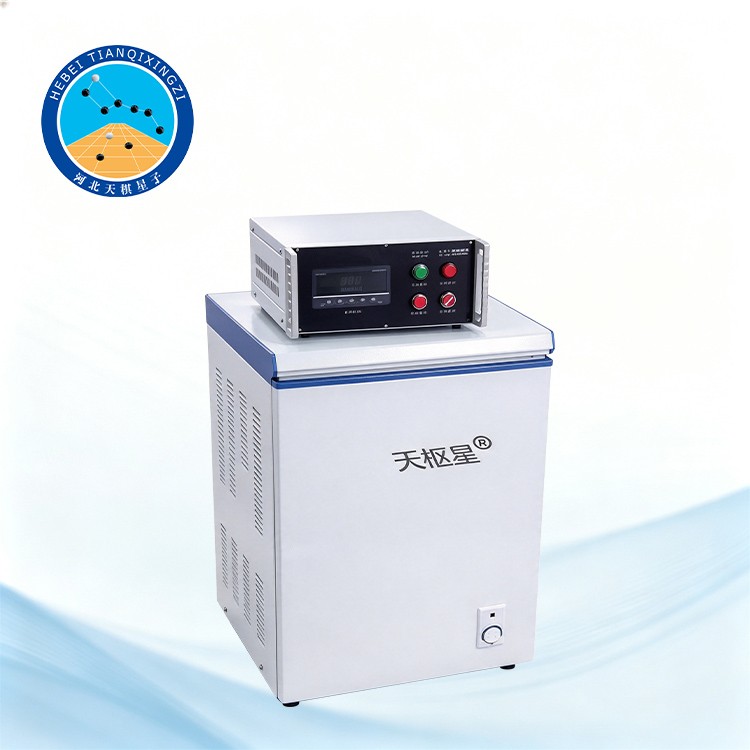

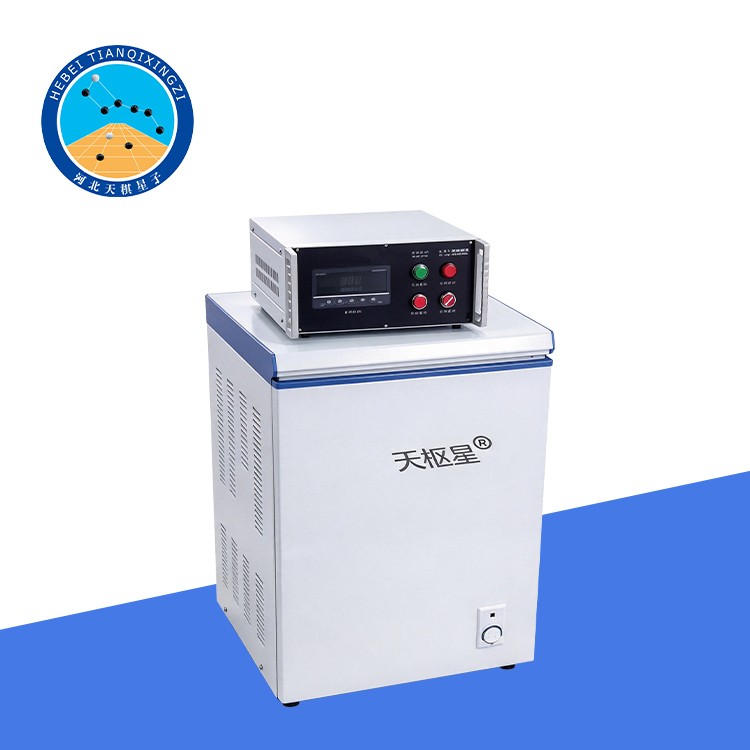

جهاز قياس معامل التمدد الحراري للخرسانة

الطراز: TD577-1

I. نظرة عامة على المنتج

تم تصميم جهاز اختبار معامل التمدد الحراري الخطي للخرسانة وفقًا للمعايير DL/T 5150-2001، «مدونة اختبار الخرسانة الهيدروليكية»، وSL 352-2006، «مدونة اختبار الخرسانة الهيدروليكية»، وDL/T 5362-2006، «مدونة اختبار الخرسانة الإسفلتية الهيدروليكية». يُستخدم الجهاز بشكل أساسي لتحديد معامل التمدد الحراري الخطي للخرسانة، كما يمكن استخدامه لاختبار الأسفلت والمواد الأخرى المناسبة.

المعيار المرجعي: AASHTO T 336-22

يُعد جهاز اختبار معامل التمدد الحراري الخطي للخرسانة مناسباً للاستخدام مع العينات المُعدّة مخبرياً وعينات الأسطوانات الخرسانية المستخرجة (اللبّ) من الموقع. ويُستخدم الجهاز على نطاق واسع في مجالات فحص جودة الإنشاءات، والتعليم، والبحث العلمي. كما يتميز الجهاز بنظام تحكم آلي بالكامل عبر شاشة تعمل باللمس، مما يضمن سهولة التشغيل، وأداءً مستقراً وموثوقاً، ودقة عالية في القياس.

II. المواصفات الفنية

1. حمام مائي أوتوماتيكي ذو درجة حرارة ثابتة: يجب أن يكون مستوى الماء أعلى بحوالي 50 مم من قمة أسطوانة العينة، مع التحكم في درجة الحرارة ضمن هامش ±0.5 درجة مئوية.

2. معدل التبريد: قابل للضبط ويتم التحكم فيه بواسطة وحدة التبريد.

3. عدد العينات: قابل للتعديل وفقاً لمتطلبات العميل.

4. نظام القياس: مقاييس انفعال (Strain Gauges) تفاضلية تعتمد على المقاومة، بطول قياس يبلغ 250 مم.

5. جهاز قياس الانفعال الرقمي (Digital Strain Bridge): يُستخدم لقياس قيم الانفعال المقاومي.

6. ميزان حرارة: نطاق قياس يتراوح بين 0 و100 درجة مئوية، بدقة عرض تبلغ 0.1 درجة مئوية.

7. حامل العينة: بقطر 200 مم وارتفاع 500 مم، أو عبارة عن أسطوانة مغطاة من الصاج المجلفن.

III. التطبيقات

صُمم الجهاز TD577-1 لأغراض الاختبارات والبحوث المختبرية المتعلقة بخصائص التمدد الحراري للخرسانة ومواد البناء الأخرى الملائمة.

وتشمل التطبيقات النموذجية ما يلي:

اختبار التمدد الحراري للخرسانة: تحديد معامل التمدد الحراري الخطي لعينات الخرسانة.

اختبار العينات الأسطوانية المستخرجة (اللبّ) من الخرسانة: تقييم خصائص التمدد الحراري للعينات الأسطوانية المستخرجة من منشآت خرسانية قائمة، وذلك شريطة أن تستوفي أبعاد العينات وطرق تحضيرها متطلبات الاختبار المعمول بها.

أبحاث الخرسانة الهيدروليكية: دعم الدراسات المتعلقة بالخرسانة المستخدمة في السدود والمنشآت الهيدروليكية والمشاريع الهندسية الأخرى المرتبطة بالمياه.

أبحاث مواد الأسفلت: دعم دراسات التشوه الحراري لمواد الأسفلت الملائمة، وذلك عند استيفاء الشروط المناسبة فيما يتعلق بتكوين العينة وإجراءات الاختبار.

فحص جودة الإنشاءات: توفير بيانات القياس اللازمة لتقييم المواد وإجراء الاختبارات المقارنة.

التدريس والبحث العلمي: دعم التجارب المختبرية التي تتناول تشوه مواد البناء الناتج عن تأثيرات درجات الحرارة.

رابعاً: أهمية قياس معامل التمدد الحراري للخرسانة

يتمدد الخرسانة عند ارتفاع درجة حرارتها وينكمش عند انخفاضها، وتعتمد قيمة هذا التغير في الأبعاد على عوامل مثل نوع الركام، وتركيبة الخليط، وحالة الرطوبة، ونطاق درجات الحرارة.

يُعد معامل التمدد الحراري الخطي خاصيةً ماديةً مهمةً في تصميم الرصف الخرساني، وهندسة الخرسانة الهيدروليكية، وتقييم التشوهات الناجمة عن درجات الحرارة في المنشآت الخرسانية.

تساعد القياسات الموثوقة المهندسين والباحثين على فهم كيفية استجابة الخرسانة لتغيرات درجات الحرارة، ومقارنة الخصائص الحرارية للخلطات المختلفة، والحصول على بيانات لازمة للتحليل الهندسي وأبحاث المواد.

وفيما يتعلق بالمنشآت الهيدروليكية والأرصفة الخرسانية، يمكن أن تساهم بيانات التمدد الحراري في تقييم الإجهادات الناجمة عن درجات الحرارة والتغيرات في الأبعاد، وذلك عند أخذها في الاعتبار إلى جانب المعايير الأخرى ذات الصلة المتعلقة بالمواد والمنشآت.

V. الدعم الفني والتخصيص

يمكن تهيئة جهاز TD577-1 لاختبار معامل التمدد الحراري للخرسانة وفقاً لمتطلبات العميل، بما في ذلك تحديد عدد العينات المراد اختبارها.

نوصي العملاء -قبل تقديم الطلب- بتحديد أبعاد العينات المطلوبة، وطريقة الاختبار، ومتطلبات التحكم في درجة الحرارة، وإعدادات القياس، وتطبيقات المواد المستهدفة.

يرجى التواصل مع فريقنا للحصول على مواصفات المنتج، وعروض الأسعار، والمساعدة الفنية؛ حيث يمكننا مساعدتكم في تقييم مدى ملاءمة جهاز TD577-1 لاحتياجاتكم في مجال الاختبارات المعملية أو الأبحاث.
