تم تصميم جهاز قياس تشوهات انكماش وتمدد الخرسانة بدون تلامس لقياس انكماش وتمدد الخرسانة في المراحل المبكرة من التصلب. كما يمكن استخدامه لتحديد تشوهات الانكماش والتمدد للخرسانة في ظروف غير مقيدة. يستخدم الجهاز مستشعرات إزاحة بالتيارات الدوامية لقياس حركة الأهداف المدمجة داخل الخرسانة. ويتيح المعالج عالي الدقة قياس بيانات تشوه الخرسانة في المراحل المبكرة من التصلب ومعالجتها بدقة، مما يوفر مراقبة موثوقة للتغيرات في أبعاد العينات بمرور الوقت.

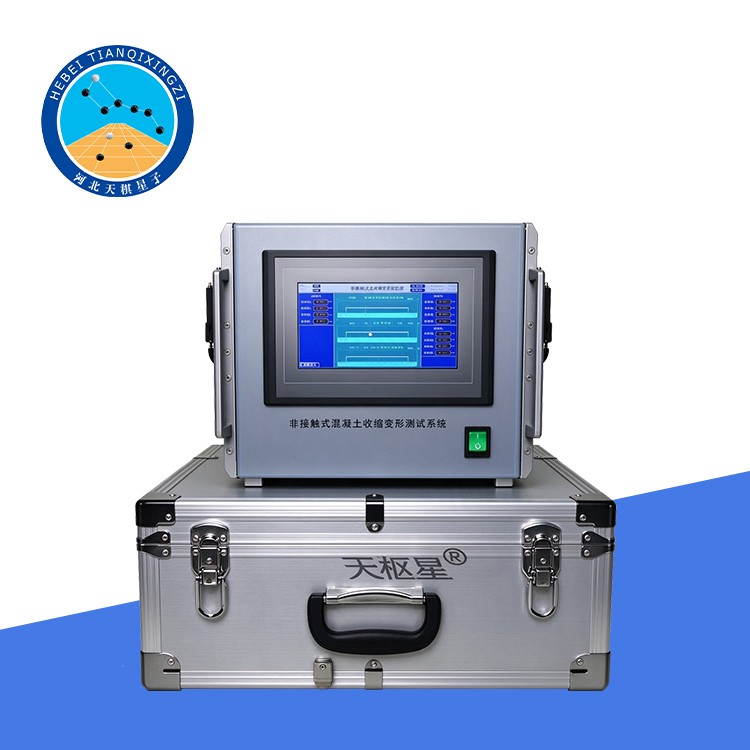

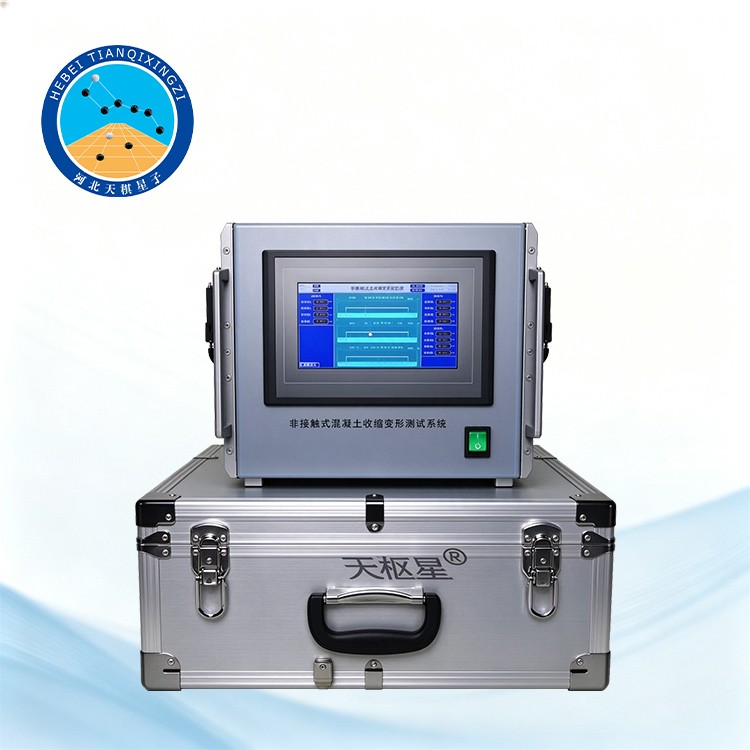

جهاز اختبار تشوه انكماش الخرسانة بطريقة عدم التلامس

الطراز: TD575-2

I. نظرة عامة على المنتج

يتميز جهاز الاختبار بشاشة تعمل باللمس ملونة بالكامل مقاس 7 بوصات تضمن سهولة التشغيل وتوفر واجهة سهلة الاستخدام. كما يدعم برنامج تحليل البيانات الخاص به التحليل ثنائي الاتجاه للبيانات، في حين تتميز وحدة التثبيت الخاصة بالقياس بتصميم هندسي دقيق وتصنيع عالي الجودة لضمان دقة وموثوقية الاختبارات.

يُعد هذا الجهاز مناسباً لمؤسسات البحث العلمي، ومختبرات مراقبة الجودة، وغيرها من الجهات المعنية باختبار الخرسانة وأبحاث مواد البناء.

المعايير المرجعية أو المطبقة: GB/T 50082-2009, ASTM C157/C157M-24e1, ISO 1920-8:2009, ASTM C1698-19.

II. ميزات المنتج

1. شاشة كبيرة تعمل باللمس بألوان حقيقية وواجهة سهلة الاستخدام.

2. استعادة تلقائية للبيانات بعد انقطاع التيار الكهربائي؛ دون فقدان أي بيانات.

3. استئناف التشغيل واستعادة البيانات عند عودة التيار الكهربائي.

4. عرض متزامن وفوري لقيم درجة الحرارة والرطوبة، بالإضافة إلى بيانات الانكماش (عبر الرسوم البيانية والجداول).

5. تصدير بيانات الاختبار عبر وحدة تخزين USB.

6. برنامج تحليل للكمبيوتر الشخصي يتميز بعرض مزدوج (رسوم بيانية وجداول) وإمكانية استرجاع البيانات السابقة.

7. تتيح ملفات Excel المُصدَّرة إمكانية إنشاء الرسوم البيانية مباشرةً.

III. المواصفات الفنية

1. سعة تخزين البيانات: 8 جيجابايت (بناءً على بطاقة SD المرفقة مع الوحدة الرئيسية)؛ قابلة للتوسيع حتى 32 جيجابايت؛

2. عدد قنوات الاختبار: 24؛

3. نطاق قياس الإزاحة: 3.0 مم؛

4. الدقة: أقل من 2 ميكرومتر؛

5. الحد الأدنى للفترة الزمنية للكشف: دقيقة واحدة؛

6. مستشعر مستورد لدرجة الحرارة والرطوبة المحيطة: دقة درجة الحرارة: ±0.5 درجة مئوية؛ دقة الرطوبة: ±4.5% من الرطوبة النسبية (RH).

7. شاشة ملونة تعمل باللمس: شاشة مقاس 8 بوصات، بدقة 800 × 600 بكسل.

8. مصدر الطاقة: تيار متردد (AC) بجهد 220 فولت وتردد 50 هرتز.

9. درجة حرارة التشغيل: من 0 درجة مئوية إلى +50 درجة مئوية.

10. ذاكرة فلاش USB: سعة 8 جيجابايت.

رابعاً. التكوين القياسي

- الوحدة الرئيسية لجهاز اختبار تشوه انكماش الخرسانة

- مستشعرات القياس: 24 وحدة

- تجهيزات تثبيت المستشعرات: 24 مجموعة

- علامات التحديد (Target Markers): 24 مجموعة

- برنامج تحليل البيانات: مجموعة واحدة

- وحدة تخزين (USB Flash Drive): قطعة واحدة

V. مبدأ العمل

يقيس جهاز اختبار تشوه انكماش الخرسانة (بطريقة عدم التلامس) تشوه الخرسانة في مراحلها المبكرة، وذلك باستخدام مستشعرات إزاحة تعتمد على التيارات الدوامية (eddy-current) وعلامات مرجعية مدمجة في العينة. ومع انكماش الخرسانة أو تمددها أثناء فترتي الشك والتصلد، تتغير الإزاحة النسبية بين العلامات المرجعية والمستشعرات.

وتقوم المستشعرات بتحويل تغيرات الإزاحة هذه إلى إشارات كهربائية تتم معالجتها بواسطة نظام القياس عالي الدقة في الجهاز؛ حيث تُسجَّل البيانات الناتجة وتُعرض في صورة قيم رقمية ورسوم بيانية وسجلات تاريخية، مما يتيح للمستخدمين مراقبة انكماش الخرسانة وتمددها بمرور الوقت.

ويُسهم مبدأ القياس القائم على عدم التلامس في الحد من التداخل الميكانيكي مع العلامات المرجعية للقياس، مما يجعل الجهاز مناسباً لدراسة تشوه الخرسانة في مراحلها المبكرة وفقاً لظروف اختبار محددة.

سادساً. التطبيقات

يُعد جهاز اختبار تشوه انكماش الخرسانة (بطريقة عدم التلامس) مناسباً للاستخدام في مختبرات الأبحاث، ومراكز اختبار مواد البناء، والجامعات، ومؤسسات مراقبة الجودة.

وتشمل التطبيقات النموذجية للجهاز ما يلي:

اختبار انكماش الخرسانة في المراحل المبكرة: مراقبة التغيرات في الأبعاد خلال مرحلتي الشك الأولي والتصلد.

قياس تمدد الخرسانة: دراسة سلوك التمدد في ظل ظروف محددة للمواد والمعالجة.

أبحاث الانكماش الذاتي: دراسة التشوه المرتبط بإماهة الأسمنت وتغيرات الرطوبة الداخلية.

أبحاث تصميم الخلطات الخرسانية: مقارنة خصائص التشوه لمختلف الخلطات الخرسانية والمواد الأسمنتية.

أبحاث المتانة والتشقق: دراسة العلاقة بين التشوه في المراحل المبكرة، والانكماش المقيد، واحتمالية حدوث التشققات.

مراقبة جودة مواد البناء: جمع بيانات كمية لدعم تقييم المواد وإجراء الاختبارات المقارنة.

تعتمد ملاءمة كل تطبيق على شكل العينة، وإجراءات الاختبار، وترتيبات القياس.
