يقوم جهاز اختبار انكماش الخرسانة الأوتوماتيكي (طريقة التلامس) بقياس التغيرات في أبعاد عينات الخرسانة ومونة الأسمنت ومواد البناء بالطوب خلال فترة زمنية محددة. ومن خلال المراقبة المستمرة للتغيرات في طول العينة، يقوم الجهاز تلقائيًا بتسجيل بيانات الانكماش والتمدد لاستخدامها في التحليل اللاحق.

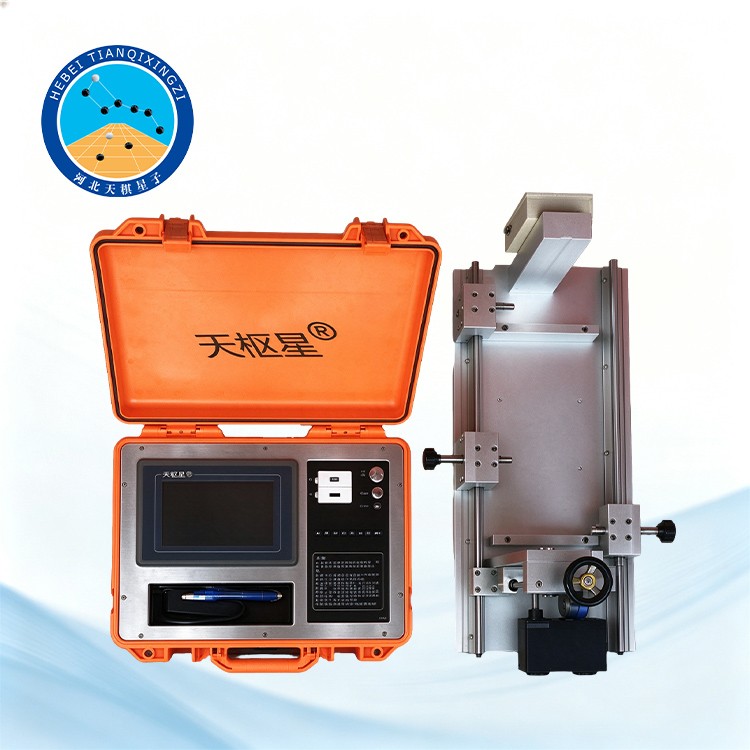

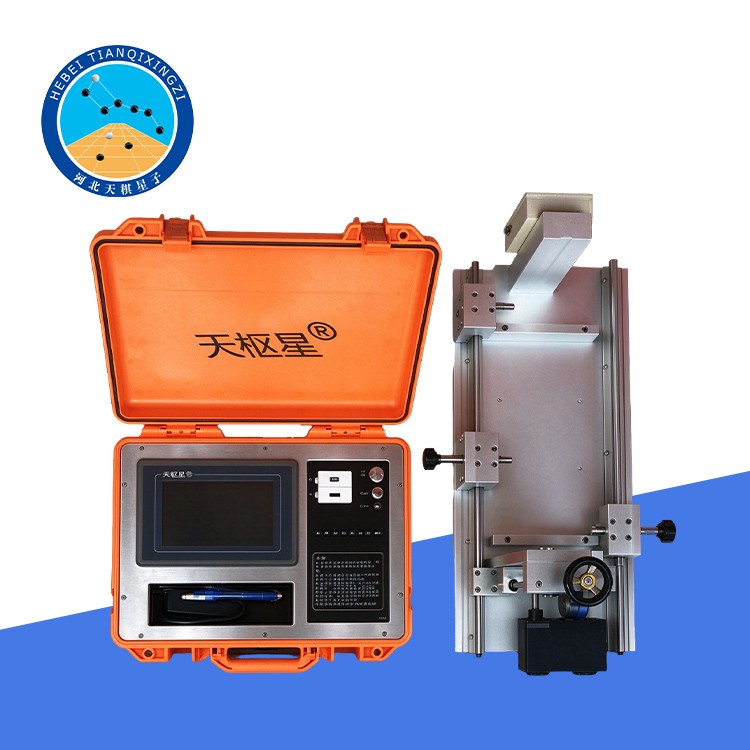

جهاز اختبار انكماش الخرسانة الأوتوماتيكي (طريقة التلامس)

الطراز: TD574-2

I. نظرة عامة على المنتج

قد تحدث تغيرات في الحجم أثناء عملية تصلب الخرسانة؛ فعندما تتصلب الخرسانة في الهواء، فإنها تتعرض عادةً للانكماش (باستثناء الحالات التي يُستخدم فيها الأسمنت المتمدد)، بينما يظل حجمها مستقراً -أو يشهد تمدداً طفيفاً- عند تصلبها في الماء. صُمم هذا الجهاز لقياس انكماش وتمدد عينات الخرسانة، وهو مناسب للاستخدام في مؤسسات أبحاث البناء، وأقسام التصميم، والمختبرات، وشركات الإنشاءات.

يتميز هذا الطراز من أجهزة اختبار الانكماش والتمدد بتجهيزه بمعالج دقيق عالي السرعة من نوع ARM ونظام تشغيل مدمج في الوقت الفعلي (RTOS). كما يشتمل الجهاز على وظائف برمجية شاملة وشاشة تعمل باللمس ملونة بالكامل مقاس 7 بوصات مزودة بواجهة باللغة الصينية، مما يجعل كلاً من إعداد النظام وعمليات الاختبار سهلة التعلم والتنفيذ.

يتيح نظام التحكم الذكي المعتمد على الحواسيب الدقيقة التشغيل الآلي، مما يوفر سهولة في الاستخدام، ودقة عالية في القياس، وأداءً مستقراً، وموثوقية في التشغيل، فضلاً عن التصميم الجذاب.

يُستخدم الجهاز بشكل أساسي لتسجيل التغيرات في الأبعاد (مثل الانكماش والتمدد) وغيرها من المعايير ذات الصلة لعينات الخرسانة والملاط وطوب البناء بشكل آلي. وهو مزود ببطارية ليثيوم مدمجة تتيح استخدامه المحمول والمريح، كما يمكنه اختبار ما يتراوح بين 3 و16 عينة في آن واحد.

يمكن للجهاز تخزين بيانات خمس دورات اختبار متتالية؛ إذ تستغرق كل دورة اختبار 14 يوماً، وتتوفر 16 قناة يتم تسجيل البيانات فيها كل 10 دقائق. وعند تجاوز السعة التخزينية، تُستبدل بيانات الاختبار الأقدم ببيانات جديدة.

II. ميزات المنتج

1. تتيح آلية محاذاة المسبار -المصممة حديثاً- إمكانية الضبط المتزامن عبر ثلاثة محاور، مما يضمن دقة قياس عينة الاختبار.

2. يمكن للمستخدمين اختيار عدد القنوات وفقاً لمتطلباتهم، مع إمكانية تشغيل ما يصل إلى 16 قناة في آن واحد. وتعرض شاشة اللمس بيانات فورية لما يصل إلى 16 قناة، بينما يقوم مستشعر عالي الدقة لدرجة الحرارة والرطوبة بمراقبة وعرض الظروف البيئية الحالية.

3. يمكن لوحدة التحكم العمل بشكل مستقل أو الاتصال بحاسوب شخصي يشغّل برمجيات مخصصة. وتتيح هذه البرمجيات التحكم في عملية الاختبار لحظياً وعرض البيانات ذات الصلة؛ فهي توفر تحكماً دقيقاً في إجراءات الاختبار، وتسمح للمستخدمين بمراقبة بيانات الاختبار بوضوح وسهولة. كما تقوم وحدة التحكم بحفظ بيانات الاختبار تلقائياً في حال انقطاع التيار الكهربائي، مما يتيح للمستخدمين استرجاع البيانات السابقة في أي وقت وتصديرها إلى الحاسوب.

4. تم تزويد وحدة التحكم الرئيسية بحزمة بطاريات ليثيوم عالية السعة، مما يتيح التشغيل المستمر لمدة لا تقل عن 20 ساعة دون الحاجة إلى مصدر طاقة خارجي؛ ويساعد ذلك في الحيلولة دون توقف عملية الاختبار نتيجة لانقطاع التيار الكهربائي غير المتوقع.

5. تتولى وحدات مستقلة لجمع البيانات مهام تجميع البيانات من كل قناة، حيث يعتمد النظام بروتوكول الاتصال RS-485 —المعروف بموثوقيته العالية في النقل— مما يضمن دقة وسرعة نقل البيانات.

III. المواصفات الفنية

1. نطاق القياس: 530–548 مم (التكوين القياسي).

2. التكوين القياسي: مناسب لقياس عينات خرسانية بأبعاد 100 × 100 × 515 مم.

3. قوالب اختيارية: تتوفر قوالب مناسبة لقياس عينات خرسانية بأبعاد 150 × 150 × 515 مم أو 200 × 200 × 515 مم كملحقات اختيارية.

4. الطول القياسي للقضيب: 540 ± 0.2 مم

5. نطاق مؤشر القياس (الدايل): 0–12.500 مم

6. الأبعاد الكلية: 720 × 400 × 300 مم (قناة واحدة)

7. جهد مصدر الطاقة: تيار متردد 220 فولت / 50 هرتز

8. القدرة الإجمالية: 50 واط

9. الوزن الإجمالي: 300 كجم (شاملةً 16 مجموعة من أجهزة القياس وقوالب الاختبار)

100 كجم (بما في ذلك أجهزة القياس ثلاثية القنوات وقوالب الاختبار)

رابعاً: المزايا الرئيسية

1. الحصول التلقائي على البيانات: يسجل تلقائياً التغيرات في طول العينة على فترات زمنية محددة مسبقاً، مما يقلل الحاجة إلى القراءات اليدوية.

2. الاختبار متعدد القنوات: يدعم المراقبة المتزامنة لما يصل إلى 16 عينة، مما يعزز كفاءة الاختبارات المختبرية.

3. مراقبة البيانات في الوقت الفعلي: يعرض نتائج القياس ومعلومات درجة الحرارة والرطوبة المحيطة على شاشة اللمس.

4. تخزين البيانات وتصديرها: يحفظ سجلات الاختبارات السابقة ويدعم تصدير البيانات إلى جهاز كمبيوتر لإجراء المزيد من التحليلات وإعداد التقارير.

5. التشغيل المحمول: تدعم بطارية الليثيوم المدمجة التشغيل لفترات طويلة دون الحاجة إلى مصدر طاقة خارجي.

6. نقل البيانات الموثوق: يدعم بروتوكول الاتصال RS-485 نقل البيانات بشكل مستقر بين وحدات القياس ووحدة التحكم الرئيسية.

خامساً - التطبيقات

يُعد جهاز اختبار انكماش الخرسانة الأوتوماتيكي مناسباً لمختلف تطبيقات اختبار وأبحاث مواد البناء، بما في ذلك:

اختبار انكماش الخرسانة: مراقبة التغيرات في طول عينات الخرسانة أثناء عمليتي التصلب والمعالجة.

اختبار انكماش الملاط الأسمنتي: تقييم التغيرات في الأبعاد لمواد الملاط القائمة على الأسمنت.

قياس تمدد الخرسانة: دراسة سلوك التمدد في ظل ظروف معالجة محددة.

اختبار مواد البناء الحجرية: رصد التغيرات في الأبعاد باستخدام عينات مناسبة من طوب البناء.

أبحاث مواد البناء: مقارنة خصائص الانكماش والتمدد لتركيبات مختلفة من المواد.

مراقبة الجودة والاختبارات المعملية: دعم عمليات الرصد طويل الأمد والتقييم المقارن لمواد البناء.

سادساً: لماذا يُعد اختبار انكماش الخرسانة مهماً؟

يحدث انكماش الخرسانة عندما تفقد الخرسانة الرطوبة أو تتعرض لتغيرات في الحجم الداخلي أثناء عمليتي الإماهة والتصلب. وفي حال تقييد هذا الانكماش، قد تتولد إجهادات شد تساهم في حدوث تشققات. كما يمكن أن يحدث تمدد للمادة اعتماداً على تركيبتها وظروف المعالجة.

تساعد مراقبة التغيرات في الأبعاد المهندسين والباحثين على تقييم الاستقرار البُعدي للمواد القائمة على الأسمنت، ودراسة مخاطر التشقق المحتملة، ومقارنة أداء خلطات خرسانية مختلفة.

يوفر جهاز قياس انكماش الخرسانة الآلي سجلات قياس مستمرة، مما يساعد المختبرات على رصد التغيرات بمرور الوقت وتحليل سلوك المادة بكفاءة أكبر مقارنةً بالاعتماد الكلي على القياسات اليدوية.
