تم تصميم جهاز اختبار انكماش الخرسانة الأسمنتية (طريقة التلامس) لقياس التغيرات المحورية في طول عينات الخرسانة، بما في ذلك الانكماش الذاتي وانكماش الجفاف. وهو مناسب لمختبرات اختبار مواد البناء، واختبارات الأسمنت، ومراقبة جودة الخرسانة، حيث يساعد على تقييم تشوه الخرسانة في ظل ظروف مضبوطة من درجة الحرارة والرطوبة.

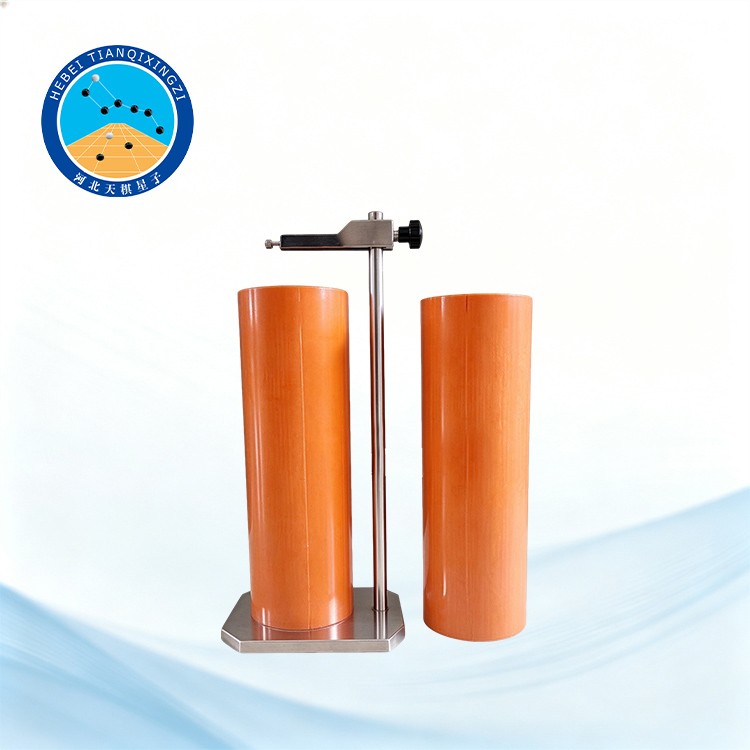

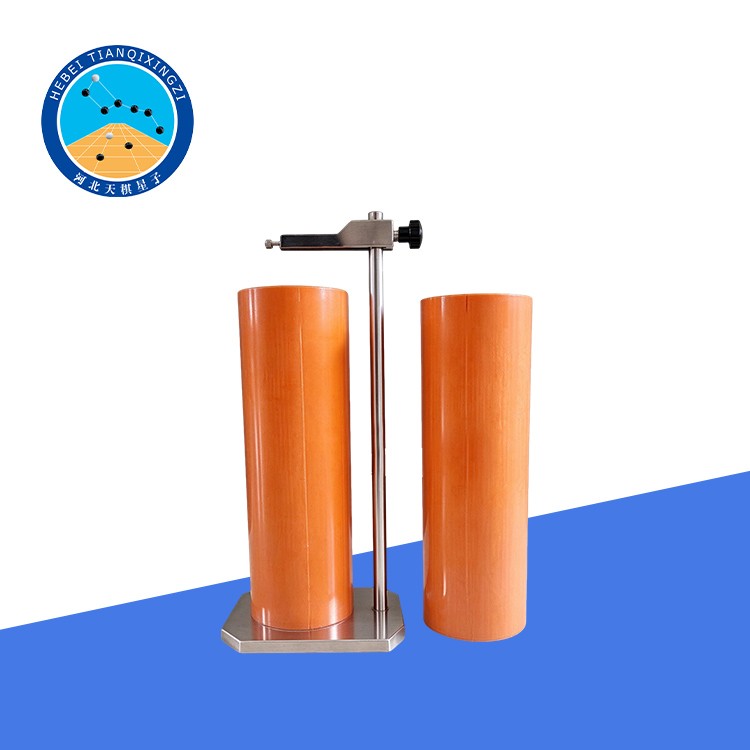

جهاز اختبار انكماش الخرسانة الأسمنتية (طريقة التلامس)

الطراز: TD574-1

I. مقدمة عن المنتج

تم تصميم هذا الجهاز لقياس التغيرات المحورية في طول الخرسانة الأسمنتية. وهو مناسب لاختبارات الانكماش الذاتي وانكماش الجفاف لأنواع مختلفة من الخرسانة الأسمنتية، بحد أقصى لحجم الركام يبلغ 31.5 مم. يتوافق الجهاز مع متطلبات المعيار T 0574—2020، «طريقة اختبار انكماش الخرسانة الأسمنتية (طريقة التلامس)»، الوارد ضمن المعيار JTG 3420-2020، «طرق اختبار الأسمنت والخرسانة لهندسة الطرق السريعة».

المعايير المرجعية: ASTM C157/C157M-24e1, ISO 1920-8:2009, ASTM C1698-19

II. المواصفات الفنية

1. ارتفاع الحامل الحديدي: 500 مم

2. أبعاد القاعدة: 170 مم × 150 مم

3. قالب العينة: Φ100 مم × 420 مم، من مادة البولي فينيل كلوريد (PVC)

1. الغرض ونطاق التطبيق والمعيار المرجعي

تحدد طريقة الاختبار هذه الإجراءات الخاصة بقياس التغيرات في الطول المحوري لخرسانة الأسمنت في ظل ظروف ثابتة من درجة الحرارة والرطوبة.

وهي قابلة للتطبيق على اختبار الانكماش الذاتي وانكماش الجفاف لأنواع مختلفة من خرسانة الأسمنت. ويبلغ الحد الأقصى لحجم حبيبات الركام المحدد لهذه الطريقة 31.5 مم.

المعيار المرجعي: T0551 — طريقة تحضير عينات خرسانة الأسمنت وأخذ عينات من خرسانة الأسمنت المتصلدة في الموقع.

2. الأجهزة والمواد

2.1 قالب العينة: قالب من بولي فينيل الكلوريد (PVC) بأبعاد Φ100 مم × 420 مم. يتم عمل شق طولي متصل مسبقاً على أحد جانبي أنبوب الـ PVC، مما يسمح بفتح القالب ليأخذ شكل حرف U.

2.2 صفيحة فولاذية مسطحة: بقطر Φ100 مم وسماكة 20 مم.

2.3 حامل حديدي: بارتفاع لا يقل عن 500 مم.

2.4 مؤشر قرصي: دقة قراءة 0.001 مم.

2.5 ألواح زجاجية: أبعاد 20 مم × 20 مم.

2.6 مسطرة فولاذية: نطاق قياس لا يقل عن 500 مم، بتدرج 1 مم.

2.7 مواد أخرى: غلاف بلاستيكي، وألواح رغوة البوليسترين الموسع (EPS)، ومواد مساعدة أخرى.

III. بيئة الاختبار

يجب الحفاظ على درجة حرارة المختبر عند 20 درجة مئوية ± 2 درجة مئوية، مع رطوبة نسبية تبلغ 60% ± 5%.

يجب تجهيز غرفة الاختبار (أو الحجرة) بجهاز آلي لتسجيل بيانات درجة الحرارة والرطوبة لرصد التغيرات في درجة الحرارة والرطوبة النسبية.

رابعاً. إجراءات الاختبار

4.1 تجهيز قالب العينة

ضع طبقة متجانسة من مادة مزلقة على الجدار الداخلي لأنبوب مصنوع من مادة PVC بأبعاد (Φ100 مم × 420 مم)، والذي سبق شقه طولياً من جانب واحد. أدخل صفيحة فولاذية مسطحة (بقطر Φ100 مم وسماكة 20 مم) في قاع القالب لتكون بمثابة القاعدة. قم بإغلاق الشق وتثبيت القاعدة باستخدام شريط لاصق لتشكيل وحدة متماسكة. بعد ذلك، غلّف القالب بالكامل بغشاء بلاستيكي، مع ترك الفتحة العلوية مكشوفة فقط، وذلك لمنع تسرب الرطوبة وعجينة الأسمنت.

4.2 يجب تخزين المواد الخام - مثل الأسمنت والركام والماء - في بيئة درجة حرارتها 20 درجة مئوية ± 2 درجة مئوية لمدة 24 ساعة قبل البدء في الخلط وصب العينات.

4.3 تُجرى اختبارات الانكماش باستخدام مجموعة مكونة من ثلاث عينات، وتتم عمليات خلط الخرسانة وصب العينات وفقاً للمواصفات الخاصة بالعينات الأسطوانية الواردة في المعيار T 0551.

4.4 بعد عملية الصب، يجب تسوية سطح العينة وتغطيته بإحكام باستخدام غلاف بلاستيكي (للسماح بحدوث الانكماش الذاتي).

4.5 يُنقل قالب الاختبار بعناية إلى غرفة قياس الانكماش ويوضع في وضع رأسي على حامل حديدي مُجهَّز بلوح من الفوم لعزل الاهتزازات. توضع شريحة زجاجية بأبعاد 20 مم × 20 مم فوق الغلاف البلاستيكي عند قمة العينة، ويُضبط مسبار جهاز القياس ذي المؤشر (dial indicator) بحيث يلامس الشريحة الزجاجية، ثم يُثبَّت الجهاز بإحكام على الحامل.

خامساً: الميزات والمزايا الرئيسية

1. قياس عالي الدقة: يتميز مؤشر القياس (الدايل) بدقة تبلغ 0.001 مم، مما يتيح رصد التغيرات الطفيفة في طول العينة.

2. طريقة القياس بالتلامس: توفر آلية القياس القائمة على التلامس وسيلة عملية لمراقبة التشوه المحوري لعينات الخرسانة.

3. قالب مخصص للعينات من مادة PVC: صُمم هذا القالب المصنوع من مادة PVC (بأبعاد Φ100 مم × 420 مم) لإعداد عينات خرسانية أسطوانية مخصصة لاختبار الانكماش.

4. دعامة عزل الاهتزازات: تساعد القاعدة الحديدية ولوح الفوم في تقليل تأثير الاهتزازات الخارجية أثناء إجراء القياسات.

5. بيئة اختبار مضبوطة: يساعد إجراء الاختبار في ظل ظروف محددة من درجة الحرارة والرطوبة النسبية على تحسين اتساق النتائج وإمكانية مقارنتها.

6. تطبيقات متعددة لقياس الانكماش: مناسب لتقييم الانكماش الذاتي وانكماش الجفاف للخرسانة الأسمنتية التي يبلغ فيها الحد الأقصى لحجم حبيبات الركام 31.5 مم.
