صُممت وحدة اختبار قوة تماسك حديد التسليح لقياس قوة التماسك بين قضبان حديد التسليح والخرسانة. وتتميز هذه الوحدة بتوافقها مع آلات الاختبار الشاملة، مما يجعلها مناسبة للاختبارات المعملية لتقييم أداء التماسك بين الخرسانة وحديد التسليح باستخدام عينات مكعبة بأبعاد 150 مم. كما تُستخدم على نطاق واسع في اختبارات مواد البناء، ومختبرات الهندسة المدنية، وتقييم جودة الخرسانة.

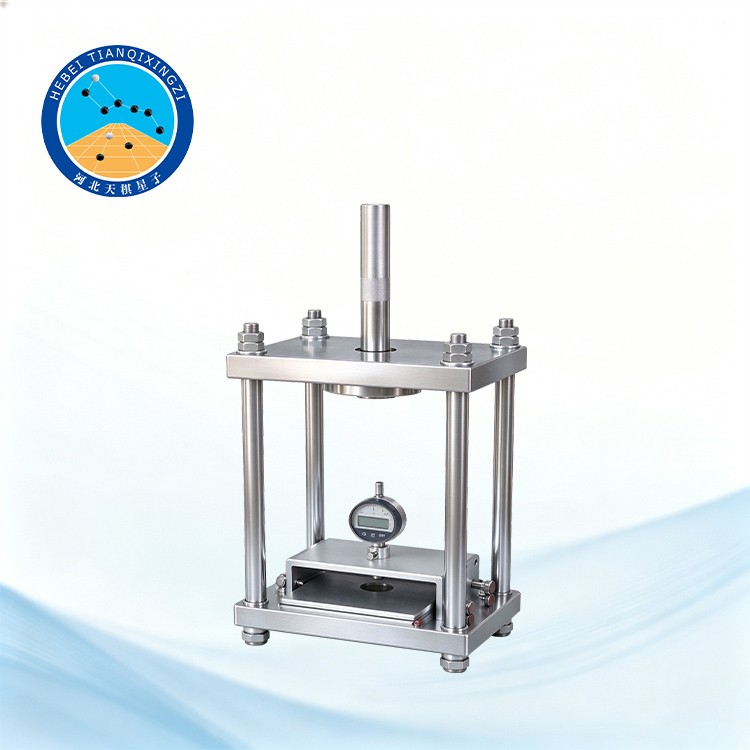

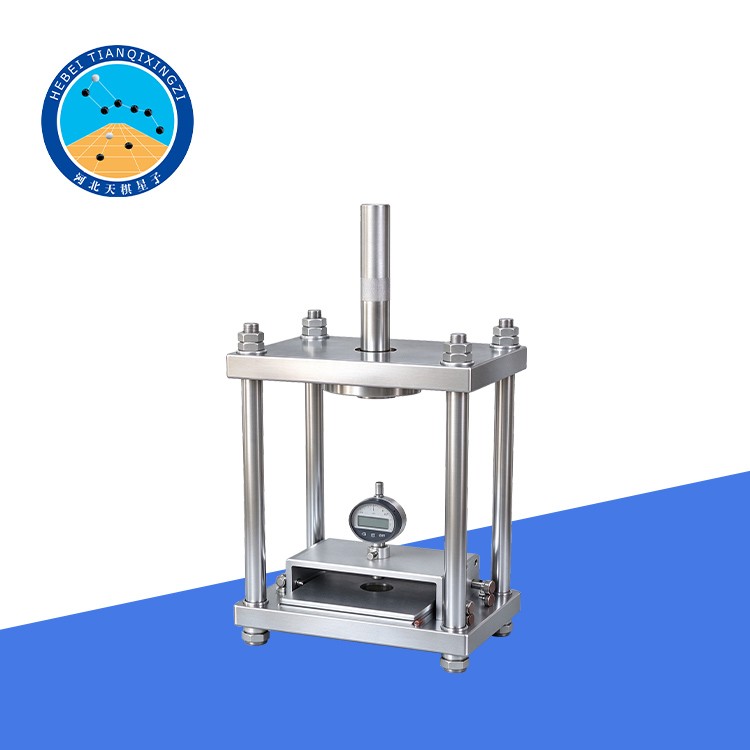

جهاز اختبار قوة التماسك بين حديد التسليح والخرسانة

الطراز: TD566-1

I. استخدام تجهيزة اختبار قوة تماسك حديد التسليح

صُممت وحدة اختبار قوة تماسك حديد التسليح لقياس قوة التماسك بين قضبان التسليح الفولاذية والخرسانة، وتُستخدم لتقييم أداء التماسك بين الخرسانة وقضبان التسليح. صُممت هذه الوحدة لتتوافق مع آلات الاختبار ذات السعات 30 طناً و60 طناً و100 طن، وقد طُوِّرت وفقاً لمتطلبات المعيار الصيني التالي:

GB/T 50081-2002 — المعيار الخاص بطرق اختبار الخواص الميكانيكية للخرسانة العادية.

SD 105-82 — كود اختبار الخرسانة الهيدروليكية

JTG 3420-2020 — طرق اختبار الأسمنت والخرسانة الأسمنتية لهندسة الطرق السريعة

المواصفات القياسية المرجعية: ASTM A944-22، ASTM C900-25

II. المواصفات الفنية الرئيسية

1. أبعاد العينة: 150 مم × 150 مم × 150 مم.

2. تجهيزة تثبيت العينة: تتكون من صفيحة فولاذية بأبعاد 250 مم × 150 مم وسماكة 30 مم. تخترق الصفيحة أربعة قضبان تسليح فولاذية من نوع HRB400، يبلغ قطر كل منها حوالي 18 مم. تم تزويد الصفيحة الفولاذية العلوية بقضيب سحب قطره 25 مم؛ حيث يتصل الطرف السفلي للقضيب بالصفيحة مشكلاً وصلة تلامس كروية، بينما صُمم الطرف العلوي ليتم إمساكه بواسطة آلة الاختبار الشاملة.

3. أبعاد صفيحة الارتكاز الفولاذية: 150 مم × 150 مم × 10 مم، مع وجود ثقب دائري بقطر 40 مم في المنتصف؛

4. مؤشر قياس (ساعة قياس): نطاق القياس 0–1 مم، الدقة 0.001 مم؛

5. مادة حامل مؤشر القياس: معدن؛

6. الأبعاد الكلية: 650 × 350 × 350 مم؛

7. الوزن: 24 كجم.

III. إجراءات الاختبار

1. قم بصب القضيب الفولاذي والخرسانة معًا كوحدة واحدة وعلاج العينة.

2. قم بتثبيت مؤشر الاتصال بشكل آمن على نهاية القضيب الفولاذي الذي يبرز أقل ما يمكن من الخرسانة.

3. ضع العينة على جهاز الاختبار، مع التأكد من أن نهاية القضيب الفولاذي البارز من الخرسانة يمر عبر الفتحة المركزية في الجزء السفلي من الجهاز.

4. ثبّت المجموعة بين الفكّين العلوي والسفلي لآلة الاختبار الشاملة؛ حيث يتم تثبيت الفك العلوي على الجزء العلوي من أداة التثبيت، والفك السفلي على القضيب الفولاذي البارز من العينة.

5. شغّل آلة الاختبار الشاملة لإجراء اختبار الشد.

6. بمجرد أن يسجّل مؤشر القياس (الدايل) مسافة التشوه المحددة للاختبار، دوّن القراءة التي تظهرها آلة الاختبار الشاملة؛ إذ تمثل قيمة القوة هذه قوة التماسك المقاسة للقضيب الفولاذي.

رابعاً. الميزات الرئيسية

1. اختبار قوة التماسك: مُصمَّم لتقييم قوة التماسك بين قضبان التسليح الفولاذية وعينات الخرسانة.

2. التوافق مع آلات الاختبار الشاملة: مناسب للاستخدام مع آلات اختبار بسعات 30 و60 و100 طن، وذلك رهناً بمدى توافق الآلة.

3. عينات المكعبات القياسية: مُصمَّم ليتناسب مع عينات المكعبات الخرسانية بأبعاد 150 مم × 150 مم × 150 مم.

4. قياس الإزاحة: مُزوَّد بمؤشر قياس (ساعة قياس) بنطاق قياس يتراوح بين 0 و1 مم ودقة تبلغ 0.001 مم لمراقبة إزاحة العينة.

5. بنية متينة: يتميز بألواح تثبيت فولاذية وقاعدة معدنية لتثبيت مؤشر القياس، مما يضمن استقرار الاختبارات المعملية.

6. التطبيقات المعملية: مناسب لأبحاث مواد الخرسانة، ودراسات تماسك قضبان التسليح، وتقييم الجودة في مختبرات الهندسة المدنية.

خامساً - التطبيقات

تُستخدم وحدة اختبار قوة تماسك قضبان التسليح لدراسة التفاعل بين قضبان الصلب والخرسانة تحت تأثير أحمال الشد. وتشمل التطبيقات النموذجية ما يلي:

تقييم سلوك التماسك لقضبان التسليح المغمورة في الخرسانة.

دراسة العلاقة بين الحمل المُطبَّق وانزلاق القضيب.

مقارنة أداء التماسك لأنواع مختلفة من قضبان التسليح أو خلطات الخرسانة.

دعم الأبحاث المتعلقة بالمنشآت الخرسانية المسلحة ومواد البناء.

إجراء التجارب المخبرية في الجامعات ومعاهد البحوث ومختبرات اختبار مواد البناء.

سادساً. لماذا تختار وحدة اختبار قوة تماسك حديد التسليح TD566-1؟

يوفر الجهاز TD566-1 حلاً عملياً للتجهيزات المستخدمة في التقييم المخبري لسلوك التماسك بين القضبان الفولاذية والخرسانة. وتتيح مكوناته -التي تشمل مجموعة الألواح الفولاذية وقضيب السحب ونظام قياس الإزاحة- استخدامه مع آلة اختبار شاملة متوافقة لإجراء عمليات تحميل محكومة ومراقبة الانزلاق. ويُعد هذا الجهاز مناسباً للمختبرات التي تُجري أبحاثاً حول الخرسانة المسلحة، واختبارات لأداء المواد، ودراسات لتقييم قوة التماسك.
