يُعد جهاز اختبار معامل المرونة الديناميكي للخرسانة مناسباً بشكل خاص لتقييم تدهور الخرسانة أثناء دورات التجمد والذوبان وغيرها من اختبارات المتانة؛ إذ يمكن استخدام التغيرات في التردد الرنيني ومعامل المرونة الديناميكي لتقييم تطور الأضرار الداخلية، مثل التشققات الدقيقة وفقدان السلامة الهيكلية.

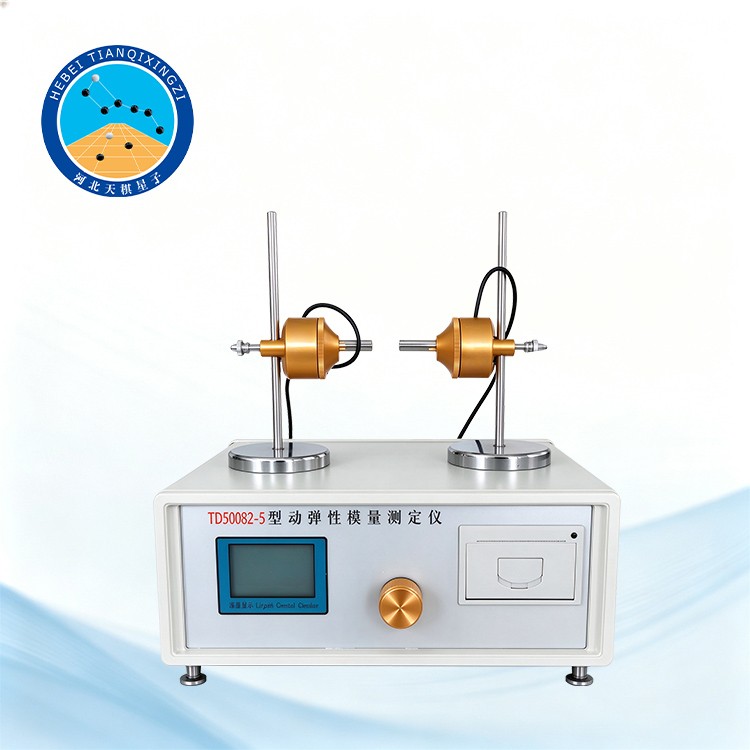

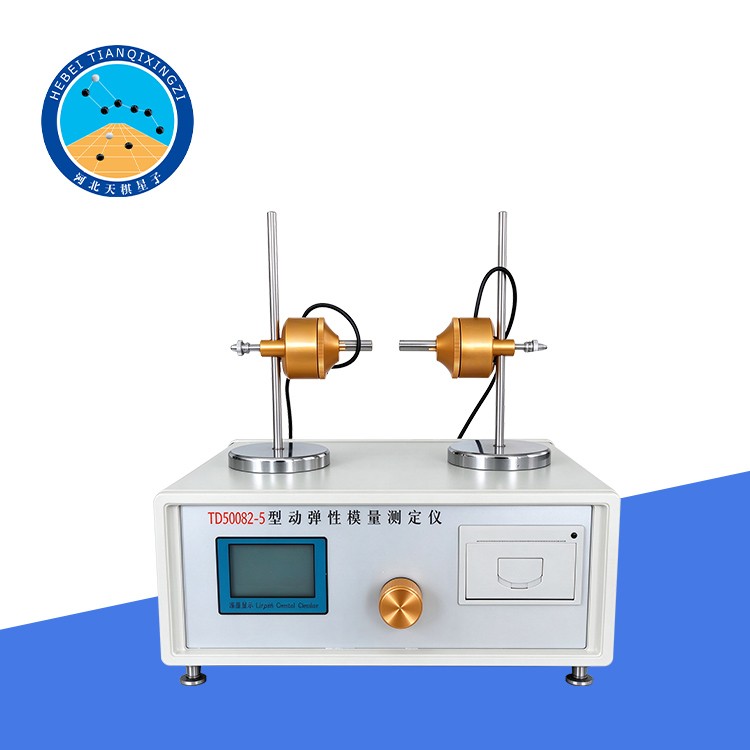

جهاز اختبار معامل المرونة الديناميكي للخرسانة

الطراز: TD50082-5

I. مبدأ الاختبار

تم تطوير جهاز اختبار معامل المرونة الديناميكي للخرسانة TD50082-5 من قبل شركة Hebei Tianqixingzi Inspection Equipment Co., Ltd. بالرجوع إلى المعيار GB/T 50082-2009، المعيار الخاص بطرق اختبار الأداء طويل الأمد ومتانة الخرسانة العادية. يحدد الجهاز الاستجابة المرنة للخرسانة تحت الإثارة الديناميكية من خلال قياس استجابتها الرنانة. ويعكس صلابة الخرسانة تحت الاهتزازات عالية التردد، كما يتميز بحساسية أعلى للعيوب الداخلية مثل الشقوق الدقيقة والمسام، مما يجعله أكثر فعالية في تقييم الأداء الفعلي للخرسانة أثناء الخدمة.

المعيار المرجعي: ASTM C215-19

II. التطبيقات

يُعد جهاز اختبار معامل المرونة الديناميكي للخرسانة مناسباً لاختبار متانة الخرسانة، والملاط المُعدَّل بالبوليمر، وغيرها من المواد القائمة على الأسمنت. يقوم الجهاز بتحديد التردد الرنيني لعينات الخرسانة أو الملاط تحت نمط اهتزاز محدد، ومن ثم يحسب معامل المرونة الديناميكي لتلك العينات.

يمكن استخدام الجهاز مع العينات القياسية - مثل عينات معامل المرونة بأبعاد (قطر 150 مم × طول 300 مم) وعينات اختبار الانحناء بأبعاد (100 مم × 100 مم × 400 مم) - وكذلك بالتزامن مع غرف اختبار دورات التجمد والذوبان. كما يمكن استخدامه لتقييم درجة التلف الذي يلحق بالخرسانة أثناء دورات التجمد والذوبان أو نتيجة التعرض للهجوم الكيميائي.

يُعد هذا الجهاز مناسباً أيضاً لقياس معامل المرونة الديناميكي لمجموعة متنوعة من المواد المعدنية وغير المعدنية، بما في ذلك الخرسانة، والمواد الكربونية، وحجر الأردواز، والطوب، والزجاج، والفولاذ، والنحاس، والألومنيوم. ويمكن استخدامه في مجالات علم الفلزات، والتشييد والبناء، وهندسة الجسور، والطاقة الكهرومائية، وغيرها من المجالات.

III. ميزات المنتج

يُعد جهاز TD50082-5 لاختبار معامل المرونة الديناميكي أداةً متخصصةً لتحديد معامل المرونة الديناميكي للخرسانة والمواد الكربونية؛ إذ يعتمد الجهاز على نظام تحكم قائم على المتحكمات الدقيقة وتقنية الدوائر المتكاملة لمعالجة البيانات، مما يتيح التشغيل الآلي لكافة مراحل عمليتي الاختبار والحساب.

رابعاً. المواصفات الفنية

1. نطاق قياس التردد: 100 هرتز – 20 كيلو هرتز.

2. خطأ القياس: أقل من 2%.

3. حساسية التردد: 1 هرتز.

4. قدرة الخرج: 0 – 15 واط.

5. وضع الخرج: A: عرض القائمة على شاشة LCD.

B: مخرجات الطابعة

C: إمكانية الاتصال بالحاسوب؛ مزود ببرمجيات تحليل مخصصة

6. الظروف البيئية: 0–40 درجة مئوية؛ الرطوبة النسبية أقل من 90%.

7. وقت التشغيل: قابل للتشغيل المستمر لمدة 8 ساعات.

8. مصدر الطاقة: تيار متردد 220 فولت ±10%، 50 هرتز، أقل من 60 واط.

خامساً: طريقة الاختبار

يُحدد جهاز الاختبار معامل المرونة الديناميكي عن طريق قياس تردد الرنين لعينة ما تحت نمط اهتزاز محدد. وأثناء الاختبار، تُثار العينة عند ترددها الطبيعي، ويقوم الجهاز بقياس تردد الرنين المقابل؛ ثم يُستخدم التردد المقاس لحساب معامل المرونة الديناميكي للمادة.

تُعد طريقة الاختبار القائمة على الرنين وسيلةً غير إتلافية، ويمكن استخدامها لتقييم التغيرات في الحالة الداخلية والخصائص الميكانيكية الديناميكية لعينات الخرسانة أثناء اختبارات المتانة.

سادساً: التطبيقات والصناعات

يُعد جهاز اختبار معامل المرونة الديناميكي للخرسانة مناسباً لما يلي:

اختبار متانة الخرسانة؛

تقييم الأضرار الناجمة عن دورات التجمد والذوبان؛

اختبار معامل المرونة الديناميكي للخرسانة والملاط؛

اختبار الملاط المُعدَّل بالبوليمر؛

أبحاث حول تدهور الخرسانة ومتانتها؛

اختبار الخصائص الديناميكية للمواد الكربونية؛

اختبار الحجر والطوب والزجاج وغيرها من المواد غير المعدنية؛

اختبار معامل المرونة الديناميكي للفولاذ والنحاس والألمنيوم وغيرها من المواد.

تشمل قائمة المستخدمين المعتادين مختبرات مواد البناء، والجامعات، ومعاهد الأبحاث، ومختبرات فحص الجودة، ومختبرات هندسة الجسور، ومختبرات الطاقة الكهرومائية، ومختبرات علم الفلزات.

VII. المزايا

1. الاختبار القائم على الرنين: يحدد معامل المرونة الديناميكي استناداً إلى تردد الرنين للعينة.

2. الاختبار والحساب الآلي: يقوم النظام -المعتمد على المتحكم الدقيق- بمعالجة بيانات القياس وحساب نتائج الاختبار تلقائياً.

3. نطاق ترددي واسع: يتيح نطاق قياس التردد الممتد من 100 هرتز إلى 20 كيلو هرتز اختبار أنواع مختلفة من المواد وتشكيلات متنوعة للعينات.

4. خيارات متعددة للمخرجات: يمكن عرض معلومات الاختبار على شاشة LCD، أو طباعتها، أو نقلها إلى جهاز كمبيوتر لإجراء التحليل.

5. مناسب لأبحاث المتانة: مفيد بشكل خاص لرصد التغيرات في خصائص الخرسانة أثناء اختبارات التجمد والذوبان وغيرها من اختبارات المتانة.

6. توافق واسع مع المواد: يمكن استخدامه مع الخرسانة، والملاط، والمواد الكربونية، والحجر، والطوب، والزجاج، ومواد معدنية مختارة.

7. تشغيل مستمر: مصمم للاختبارات المعملية مع إمكانية التشغيل المستمر لمدة تصل إلى 8 ساعات.
