تم تصميم قالب اختبار قوة التماسك بين حديد التسليح والخرسانة لتحضير العينات الخرسانية المستخدمة في تقييم قوة التماسك بين قضبان حديد التسليح والخرسانة. وهو مناسب لإنتاج عينات خرسانية مكعبة بأبعاد 150 × 150 × 150 مم لإجراء اختبارات اقتلاع حديد التسليح وتحديد قوة التماسك. ويُعد هذا القالب مناسبًا لمختبرات اختبار مواد البناء، وأبحاث الهندسة المدنية، واختبارات مراقبة جودة الخرسانة.

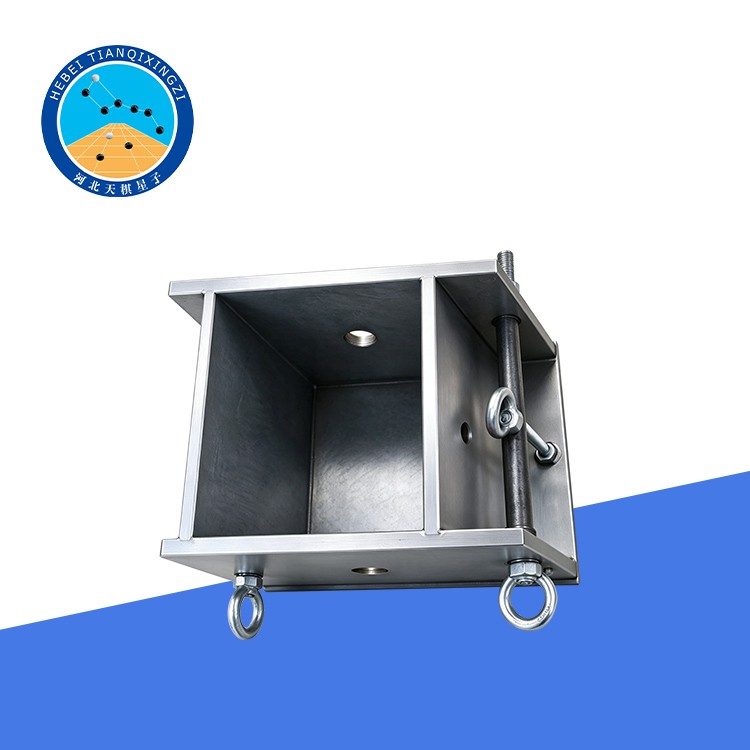

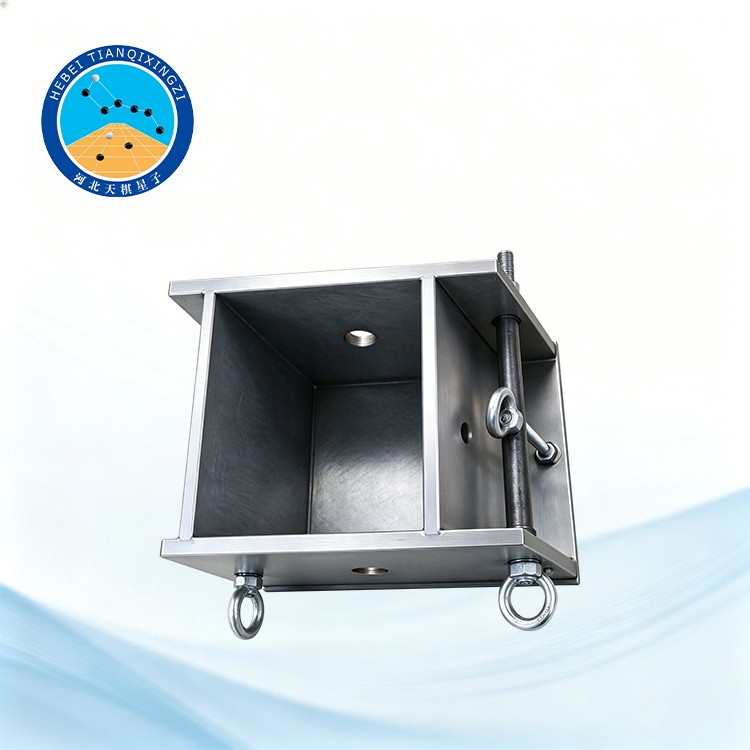

قالب اختبار قوة التماسك بين الخرسانة وحديد التسليح

الطراز: TD564-M

I. مقدمة عن المنتج

تم تصميم جهاز اختبار قوة التماسك بين الخرسانة وحديد التسليح لمقارنة قوة التماسك بين خلطات خرسانية مختلفة وقضبان حديد تسليح من النوع نفسه. ويُستخدم الجهاز بالاشتراك مع آلات الاختبار الشاملة بسعات 30 طنًا أو 60 طنًا أو 100 طن لتقييم قدرة الخرسانة على مقاومة انزلاق قضبان حديد التسليح.

تم تصميم الجهاز وفقًا لمتطلبات المعيارين GB/T 50081-2002، «طرق اختبار الخواص الميكانيكية للخرسانة العادية»، وSD 105-82، «مدونة اختبار الخرسانة الهيدروليكية».

الجهاز مزود بأداة قياس ذكية عالية الدقة، ويستخدم نظامًا حاسوبيًا لجمع بيانات الاختبار ومعالجتها، مما يتيح مراقبة بيانات الاختبار ومعالجتها طوال عملية الاختبار. يتميز الجهاز بسهولة التشغيل ودقة النتائج، مما يجعله مناسبًا للاختبارات المخبرية والتقييم المقارن لأداء التماسك بين الخرسانة وحديد التسليح.

المعايير المرجعية: ASTM A944-22, ASTM C900-25

II. المواصفات الفنية

1. أبعاد العينة: 150 × 150 × 150 مم

2. مؤشر قياس (Dial indicator): 0–1 مم (الدقة: 0.001 مم)

3. الأبعاد الكلية: 589 × 250 × 150 مم

4. الوزن: 24 كجم

III. تعليمات التشغيل

1. صُبَّ الخرسانة حول قضيب التسليح لتشكيل عينة اختبار، ثم قم بمعالجتها وفقاً للمتطلبات المحددة.

2. ثبِّت جهاز القياس (المؤشر القرصي) بإحكام عند طرف قضيب التسليح البارز بمسافة أقصر من الكتلة الخرسانية.

3. ضع العينة على وحدة التثبيت، مع التأكد من مرور طرف قضيب التسليح البارز بمسافة أطول من الكتلة الخرسانية عبر الفتحة المركزية الموجودة في قاعدة وحدة التثبيت.

4. ركِّب وحدة التثبيت على آلة الاختبار الشاملة.

رابعاً. إجراءات الاختبار

يجب أن يستخدم الاختبار قضبان تسليح فولاذية مضلعة (مُشَكَّلة السطح) تستوفي متطلبات اختبار التماسك بين الخرسانة وقضبان التسليح المحددة في المواصفة GB 1499-91 الخاصة بـ "قضبان الفولاذ المضلعة المدرفلة على الساخن لتسليح الخرسانة". ويجب أن يبلغ القطر المحسوب لقضيب التسليح 20 مم، بحيث يكون القطر الاسمي للقلب 18 مم والقطر الخارجي 22 مم.

ولضمان توفر طول كافٍ لتثبيت القضيب في آلة الاختبار الشاملة ولتركيب جهاز القياس، يُوصى عموماً بأن يبلغ طول قضيب التسليح حوالي 500 مم.

يجب أن تكون جميع قضبان التسليح متماثلة من حيث الأبعاد والشكل ونمط النتوءات. وقبل عملية الصب، يجب تنظيف القضبان باستخدام فرشاة سلكية ومسحها بمادة الأسيتون لإزالة أي جزيئات فولاذية أو زيوت أو شحوم.

يجب أن يكون السطح النهائي للطرف الحر لقضيب التسليح أملس ومستوياً، وأن يتناسب مع الفتحة الغائرة المقابلة المخصصة لذلك في قالب العينة.

عند الضرورة، يمكن أيضاً استخدام قضيب تسليح أملس ومستدير بقطر 20 مم.

ملاحظة: يُعادل القطر المحسوب لقضيب التسليح المضلع (المُشَكَّل) قطر قضيب أملس ومستدير له نفس مساحة المقطع العرضي.

خامساً: نتائج الاختبار والحسابات

1. حساب تشوه الانزلاق: اطرح قراءة مؤشر القياس (الدايل) الأولية من القراءة المسجلة عند كل مستوى من مستويات الحمل للحصول على تشوه الانزلاق المقابل لذلك الحمل.

2. حساب قوة التماسك لقضبان التسليح المضلعة: احسب المتوسط الحسابي لقياسات تشوه الانزلاق المستمدة من ست عينات اختبار، واستخدم قيم المتوسط لرسم منحنى (الحمل - تشوه الانزلاق)، بحيث يُمثَّل الحمل المُطبَّق على المحور الرأسي وتشوه الانزلاق على المحور الأفقي.

عند قيم تشوه الانزلاق البالغة 0.01 مم و0.05 مم و0.10 مم، حدد الأحمال المقابلة من المنحنى. احسب المتوسط الحسابي لقيم الأحمال الثلاث هذه واقسمه على مساحة سطح قضيب التسليح المغمور في الخرسانة للحصول على قوة التماسك (بالميجاباسكال).

ملاحظة: يمكن أيضاً رسم منحنى يوضح العلاقة بين الحمل وتشوه الانزلاق لإجراء مزيد من التحليل لسلوك التماسك بين قضيب التسليح والخرسانة.
