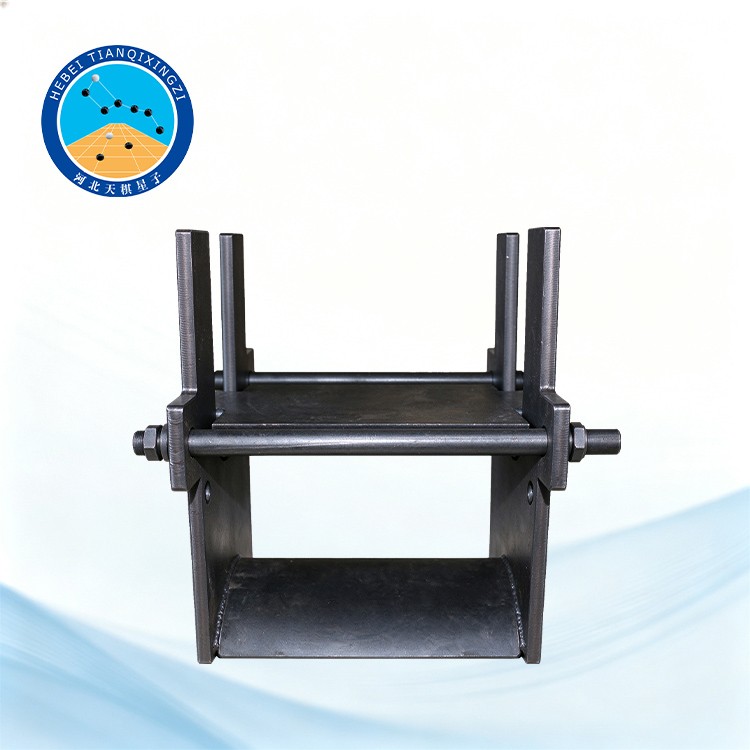

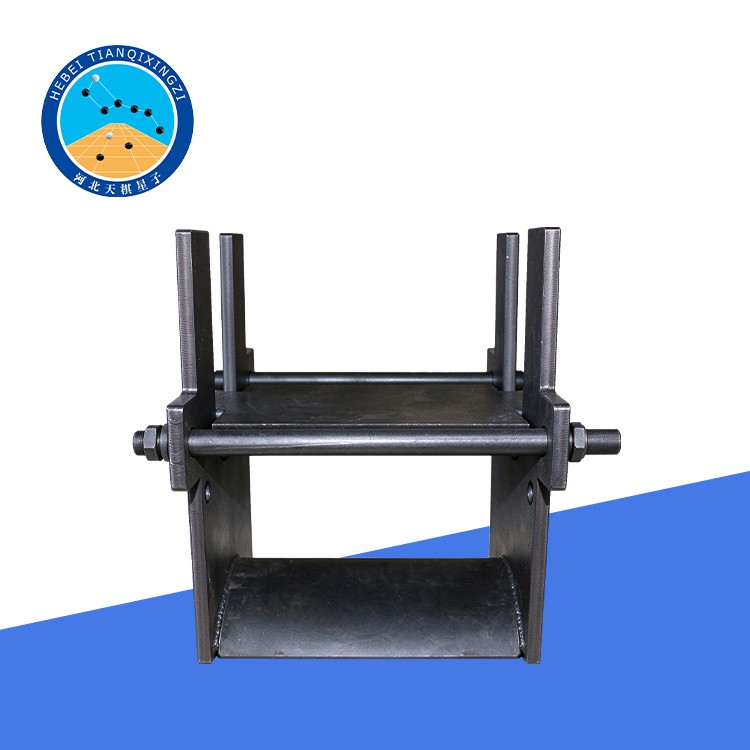

صُممت وحدة اختبار مقاومة الشد بالانفلاق لمكعبات الخرسانة خصيصاً لاختبار مقاومة الشد بالانفلاق لعينات المكعبات الخرسانية. وتُعد هذه الوحدة مناسبة للمكعبات الخرسانية القياسية بمقاس 150 مم وغير القياسية بمقاس 100 مم، حيث توفر أحمالاً مستقرة وموثوقة لاختبارات قوة الخرسانة في المختبر.

جهاز اختبار الشد بالانشطار للخرسانة

الطراز: TD560-J

I. مقدمة عن المنتج

تم تصميم وتصنيع جهاز اختبار مقاومة الشد بالانشطار للمكعبات الخرسانية من قبل شركتنا وفقًا للمواصفة JTG E30-2005، «طرق الاختبار القياسية للأسمنت والخرسانة لهندسة الطرق السريعة»، وتحديدًا وفقًا للطريقة T0560-2005، «طريقة اختبار مقاومة الشد بالانشطار للخرسانة الأسمنتية المكعبة».

المواصفات القياسية المرجعية: EN 12390-6:2023، ASTM C496/C496M، ISO 1920-4:2020

II. مبدأ الاختبار ومتطلبات العينة

يُجرى اختبار مقاومة الشد بالانفلاق للخرسانة باستخدام عينة مكعبة الشكل؛ حيث يُسلط حمل ضغط موزع بانتظام على طول المستوى الأوسط للعينة، مما يولد إجهاد شد منتظم تقريباً على طول المستوى الرأسي للتحميل. ويمكن حساب إجهاد الشد هذا استناداً إلى نظرية المرونة.

وفي الصين، يُستخدم مكعب خرساني بأبعاد 150 × 150 × 150 مم كعينة قياسية للاختبار.

تتوفر أداة اختبار مقاومة الشد بالانفلاق لمكعبات الخرسانة بتصميمين؛ حيث صُمم أحدهما لاختبار مقاومة الشد بالانفلاق لكل من عينات المكعبات الخرسانية القياسية بأبعاد 150 × 150 × 150 مم، وعينات المكعبات غير القياسية بأبعاد 100 × 100 × 100 مم.

III. المواصفات الفنية

1) الأبعاد (الطول × العرض × الارتفاع): 250 × 210 × 220 مم

2) الوزن الصافي: 14.5 كجم

3) التوافق: نوع عام؛ مناسب للاستخدام مع آلات الاختبار الشاملة والمكابس من مختلف الشركات المصنعة

4) حجم العينة: يستوعب عينات مكعبة بأطوال أضلاع تبلغ 100 مم و150 مم

رابعاً. إجراءات الاختبار

1. تُستخدم عينات مكعبة قياسية بطول ضلع 150 مم، أو عينات مكعبة غير قياسية بطول ضلع 100 مم. وتتكون كل مجموعة اختبار من ثلاث عينات.

2. تُركَّب شرائح ارتكاز فولاذية منحنية بين آلة الاختبار والعينة، وتوضع شرائح ارتكاز من الخشب الرقائقي (البلايوود) بين الشرائح الفولاذية والعينة. يجب أن يتراوح عرض شرائح الخشب الرقائقي بين 15 و20 مم، وسُمكها بين 3 و4 مم. كما يجب ألا يقل طول كلا النوعين من الشرائح عن طول ضلع العينة، ويُحظر إعادة استخدام شرائح الخشب الرقائقي.

3. إجراءات الاختبار

1. افحص مظهر العينة وقِس أبعادها.

2. حدِّد مستوى الانشطار على السطحين العلوي والسفلي للعينة كما صُبَّت.

3. يتم وضع العينة وشرائح التحميل الفولاذية المقوسة وشرائح الخشب الرقائقي (البلايوود) في أماكنها المخصصة. يجب محاذاة محور العينة مع مركز الصفيحة السفلية لآلة الاختبار، كما يجب أن تكون شرائح التحميل متعامدة مع السطح العلوي للعينة كما صُبّت.

4. التحميل: عندما تكون مقاومة الضغط للعينة أقل من 30 ميجا باسكال، يجب أن يتراوح معدل التحميل بين 0.02 و0.05 ميجا باسكال/ثانية. أما عندما تبلغ مقاومة الضغط 30 ميجا باسكال أو أكثر، فيجب أن يتراوح معدل التحميل بين 0.05 و0.08 ميجا باسكال/ثانية. وعندما تقترب العينة من الانهيار ويزداد التشوه بسرعة، يجب التوقف عن تعديل نظام التحكم في التحميل بآلة الاختبار ومواصلة التحميل حتى تنهار العينة. يتم تسجيل الحمل الأقصى، مع تدوين النتيجة بدقة 0.01 ميجا باسكال.

V. ميزات المنتج

1. صُممت خصيصاً لاختبار مقاومة الشد بالانفلاق لمكعبات الخرسانة.

2. مناسبة لكل من عينات مكعبات الخرسانة القياسية (150 مم) وغير القياسية (100 مم).

3. تصميم شامل (عالمي) يتيح الاستخدام مع مختلف آلات اختبار الضغط وآلات الاختبار الشاملة.

4. هيكل فولاذي متين يوفر دعماً ثابتاً ونقلاً موثوقاً للحمل أثناء الاختبار.

5. هيكل مدمج وسهولة في التركيب يجعلانها مناسبة للاختبارات المعملية الروتينية.

6. صُممت وفقاً لمتطلبات طريقة الاختبار المحددة لقياس مقاومة الشد بالانفلاق للخرسانة.

سادساً. التطبيقات

تُعد وحدة اختبار مقاومة الشد بالانفلاق لمكعبات الخرسانة (طراز TD560-J) مناسبة لتحديد مقاومة الشد بالانفلاق لعينات المكعبات الخرسانية في المختبرات ومرافق مراقبة الجودة.

وتشمل التطبيقات النموذجية ما يلي:

اختبار مقاومة الشد بالانفلاق للخرسانة؛

اختبار مقاومة المكعبات الخرسانية؛

مراقبة جودة الخرسانة الأسمنتية؛

أبحاث مواد الخرسانة؛

الاختبارات المختبرية لمواد البناء؛

اختبار الخرسانة المستخدمة في الطرق والجسور والأرصفة ومشاريع البناء الأخرى.
