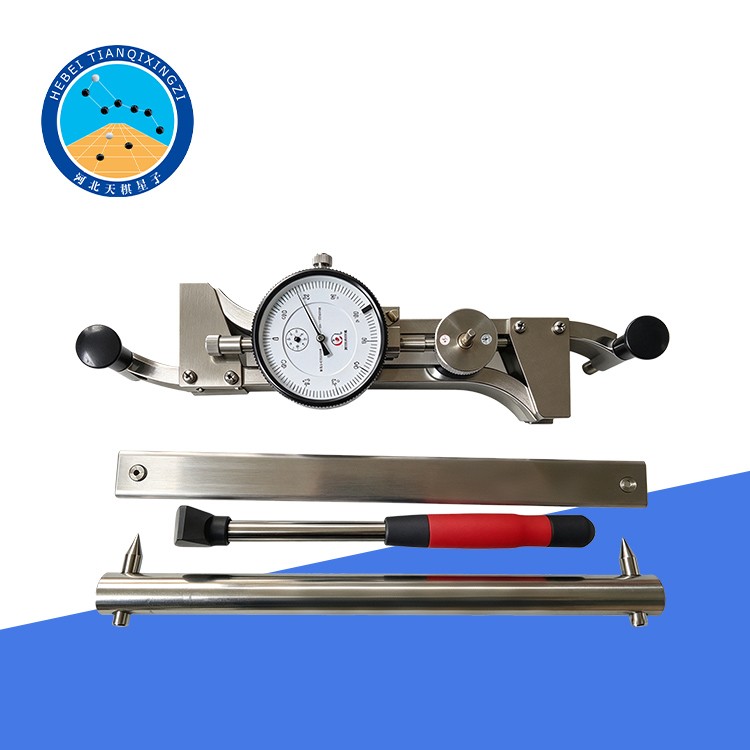

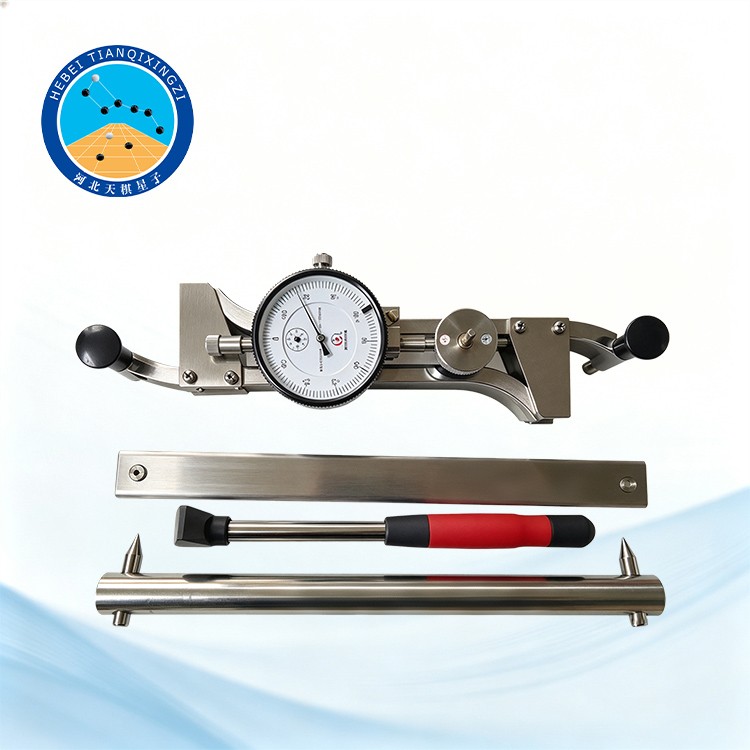

مقياس انفعال خرساني محمول باليد مخصص لقياس التشوه طويل الأمد والانفعال الدقيق في الخرسانة والمنشآت الإنشائية. يتميز بخفة الوزن وسهولة الحمل، مما يجعله مثالياً لاختبارات تشوه الهياكل في المختبرات والمواقع الميدانية.

جهاز يدوي لقياس التشوهات الدقيقة للخرسانة

الطراز: TDSH-VB1

I. نظرة عامة على المنتج

قد يكون من الصعب قياس التشوهات طويلة الأمد في هياكل المباني باستخدام مقاييس الانفعال التقليدية بسبب التغيرات في الظروف البيئية، مثل الاهتزاز والرطوبة ودرجات الحرارة المرتفعة.

تم تصميم مقياس الانفعال المحمول للخرسانة TDSH-VB1، المعروف أيضًا باسم جهاز قياس التشوهات الدقيقة للخرسانة، لقياس التشوهات طويلة الأمد في مختلف هياكل المباني. ويمكن استخدامه لمراقبة التشوهات أثناء تصنيع العناصر الإنشائية، وكذلك لمراقبة تشوهات الهياكل أثناء إجراء الاختبارات.

يتميز الطراز TDSH-VB1 بتصميم بسيط وخفيف الوزن، ونطاق قياس واسع، وسهولة في الحمل والنقل. وقد صُمم لتقديم قياسات موثوقة في ظل ظروف بيئية متغيرة؛ ولذلك فهو مناسب بشكل خاص لقياسات تشوه الهياكل في المواقع الميدانية، وكذلك لأغراض البحوث التجريبية والاختبارات الهندسية في المؤسسات البحثية، ومكاتب التصميم، وشركات الإنشاءات، والمختبرات.

المعايير المرجعية: ASTM C490/C490M, BS 1881-206

II. المواصفات الفنية

1. طول القياس: 250 مم

2. نطاق قياس الإزاحة: ±5 مم

3. الحد الأدنى لتقسيم التدريج: 40 με

4. معامل التمدد الحراري الخطي لقضيب القياس القياسي (α): 1.5 × 10⁻⁶/°C

5. الأبعاد: 280 × 71 × 75 مم

6. الوزن: 0.8 كجم تقريباً

III. احتياطات الاستخدام

1. تجنب تسليط قوة سحب أو ضغط أو صدمة مفرطة أثناء الاستخدام لمنع تلف مقياس الإزاحة أو النابض الورقي (leaf spring) المتصل به.

2. لتقليل نسبة الخطأ، تجنب تغيير القائم بالاختبار أو تعديل اتجاه الاختبار أثناء إجراء العملية.

3. أثناء الاختبار، تجنب لمس الإطار المعدني للجهاز باليدين؛ وبدلاً من ذلك، أمسك المقبض للحد من الأخطاء الناجمة عن تأثير درجة حرارة الجسم.

4. كرر عملية القياس (N) من المرات لتقليل نسبة الخطأ.

IV. العناية والصيانة

1. احمِ المسبار المدبب للأداة لتجنب انكساره.

2. احتفظ بالأداة داخل علبتها أثناء الاستخدام للحفاظ على حساسيتها.

3. بعد الانتهاء من التجربة، امسح الأداة بقطعة قماش ناعمة وثبّت مشبك القفل لمنع تلف الشفرة الزنبركية.

4. لا تفكك الأداة بشكل عشوائي؛ وتعامل معها بحذر عند نقلها أو تخزينها.

خامساً - التطبيقات

يُعد مقياس انفعال الخرسانة المحمول باليد (TDSH-VB1) مناسباً لقياس التشوهات والانفعالات الطفيفة في الخرسانة والمنشآت الإنشائية الأخرى. ويمكن استخدامه في الاختبارات الإنشائية، ومراقبة التشوهات على المدى الطويل، والأبحاث المخبرية، والقياسات الميدانية.

وتشمل التطبيقات النموذجية ما يلي:

قياس تشوه المنشآت الخرسانية؛

مراقبة تشوه المنشآت الإنشائية على المدى الطويل؛

قياس انفعال الخرسانة؛

اختبار العناصر الإنشائية؛

قياس التشوه في الموقع؛

الأبحاث المخبرية والاختبارات الهندسية؛

مراقبة التشوهات الناجمة عن التغيرات البيئية؛

إجراء أبحاث حول الخرسانة ومواد البناء الأخرى.

سادساً. ميزات المنتج

يُعد TDSH-VB1 جهازاً ميكانيكياً محمولاً باليد لقياس الانفعال، وقد صُمم لإجراء قياسات مريحة وقابلة للتكرار للتشوهات الهيكلية الطفيفة. وتتيح تصميمه المدمج سهولة نقله بين مواقع الاختبارات المختبرية والميدانية.

وتشمل الميزات الرئيسية ما يلي:

• طول قياس 250 مم لقياس التشوه الهيكلي

• نطاق قياس الإزاحة ±5 مم

• تصميم خفيف الوزن، بوزن يبلغ حوالي 0.8 كجم

• تشغيل بسيط وسهولة في التعامل

• مناسب للاختبارات في المختبر والميدان ومواقع العمل

• مصمم لقياسات التشوه طويل الأمد والانفعالات الدقيقة (micro-strain)

• مناسب للهياكل الخرسانية ومكونات البناء الأخرى
