هذا المنتج مناسب لاختبار مقاومة الشد القصوى للخرسانة الأسمنتية عند الانحناء، وذلك لتوفير معايير التصميم، والتحقق من جودة التنفيذ، وتحديد معايير التحميل لاختبارات معامل المرونة للشد والانحناء. وتنطبق هذه الطريقة على مختلف أنواع العينات المنشورية من الخرسانة الأسمنتية.

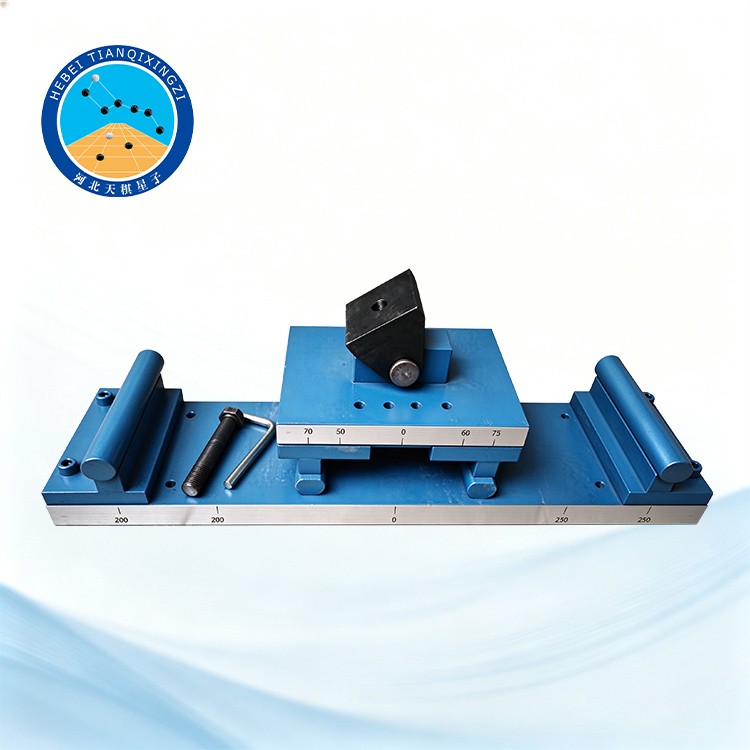

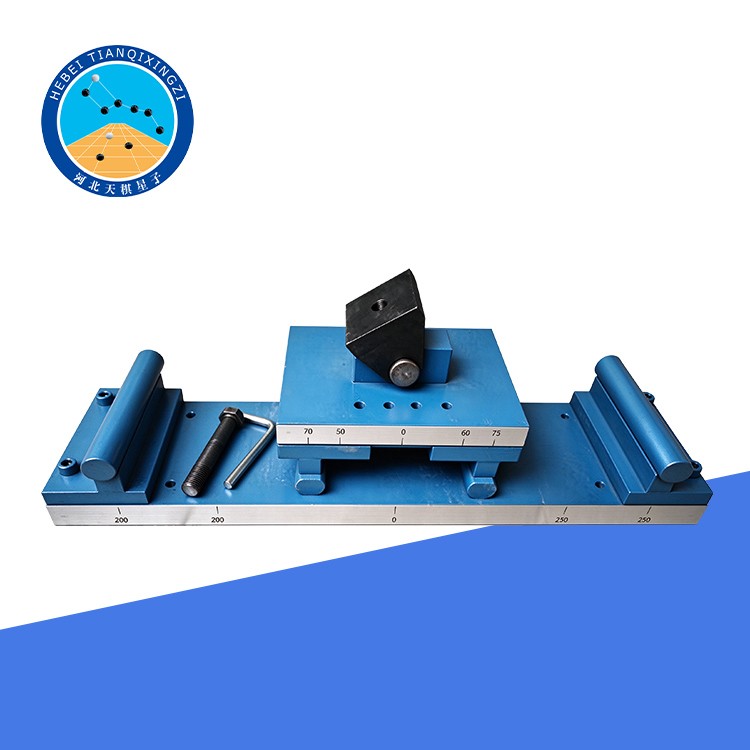

جهاز اختبار مقاومة الخرسانة للانحناء

الطراز: TD558-1

I. مقدمة عن المنتج

تم تصميم وتصنيع تجهيزة اختبار مقاومة الانحناء للخرسانة من قبل شركتنا وفقاً للمواصفة JTGE30-2005 (طرق الاختبار القياسية للأسمنت والخرسانة في هندسة الطرق السريعة)، وتحديداً البند T0558-2005 (طريقة اختبار مقاومة الانحناء للخرسانة الأسمنتية).

المواصفات المرجعية: ASTM C78/C78M و EN 12390-5.

II. الأدوات والمعدات

(1) مكبس من سلسلة TDYE أو آلة اختبار شاملة من طراز TDWE.

(2) جهاز اختبار الانحناء والشد من طراز TD558-1 (أي جهاز لاختبار مقاومة الانحناء والشد ومعامل مرونة الانحناء والشد للخرسانة، يتميز بنظام تحميل عند نقطتين تقعان عند ثلثي المسافة بين الركيزتين، ونظام ارتكاز حر عند ثلاث نقاط).

III. ميزات المنتج

1. صُممت خصيصاً لاختبار مقاومة الخرسانة للانحناء ومعامل المرونة في الشد الانحنائي.

2. مناسبة للعينات الخرسانية الأسمنتية ذات الشكل الموشوري المستخدمة في الاختبارات المعملية واختبارات مراقبة الجودة.

3. تعتمد نظام ارتكاز عند ثلاث نقاط وتحميل عند ثلث المسافة (نقطة التحميل الثالثة) لضمان تحميل مستقر ومتجانس.

4. يمكن استخدامها مع آلة اختبار الضغط أو آلة الاختبار الشاملة المتوافقة، مما يوفر حلًا مرنًا للاختبار.

5. مناسبة لأغراض أبحاث المواد الخرسانية، ومراقبة جودة الإنشاءات، والاختبارات المعملية، والمشاريع الهندسية.

6. صُممت الأداة لتسهيل التركيب والتشغيل، مما يساهم في تحسين كفاءة الاختبار واتساق القياسات.

رابعاً: اختبار التطبيقات

تُعد وحدة اختبار مقاومة الانحناء للخرسانة (TD558-1) مناسبة لاختبار أداء الانحناء لعينات الخرسانة الأسمنتية؛ إذ يمكن استخدامها لتحديد مقاومة الخرسانة للانحناء وخصائص التشوه المرتبطة بالانحناء في ظل ظروف تحميل محددة.

وتشمل التطبيقات النموذجية ما يلي:

اختبار مقاومة الخرسانة للانحناء؛

اختبارات انحناء العوارض الخرسانية؛

اختبار مقاومة الشد بالانحناء للخرسانة الأسمنتية؛

اختبار معامل المرونة الانحنائي للخرسانة؛

مراقبة جودة المواد الخرسانية؛

البحث والتطوير المخبري؛

تقييم الخرسانة المستخدمة في الطرق والجسور والأرصفة ومشاريع الإنشاءات الأخرى.

V. مناسب لعينات العوارض الخرسانية

صُمم الطراز TD558-1 ليتناسب مع عينات الخرسانة المنشورية، ويمكن تركيبه على آلة اختبار ملائمة وفقاً لإعدادات الاختبار المطلوبة. وتجعل آلية التحميل فيه -التي تعتمد على نظام العارضة- هذا الجهاز مناسباً للاختبارات المعملية لعينات الخرسانة المعرضة لأحمال الانحناء.

سادساً. مبدأ الاختبار

أثناء الاختبار، توضع عينة الخرسانة (على شكل موشور) على نقاط الارتكاز الخاصة بجهاز الاختبار، ويُسلط الحمل عبر نقاط التحميل في المواقع المحددة حتى تتعرض العينة للانهيار بالانحناء. وتُستخدم قيمة الحمل الأقصى المُسلط لتحديد مقاومة الخرسانة للانحناء وفقاً لطريقة الاختبار المعتمدة.

أما في اختبار معامل المرونة، فيتم قياس التشوه المقابل في العينة أثناء التحميل لتقييم معامل المرونة الخاص بها في حالة الانحناء.
