تم تصميم جهاز اختبار معامل المرونة للمنشورات الخرسانية لتحديد معامل المرونة للخرسانة تحت الضغط من خلال إخضاع العينات لحمل محوري. ويُستخدم الجهاز في الاختبارات المخبرية للعينات المنشورية الخرسانية ذات المقطع المستطيل، ويمكن استخدامه مع آلة اختبار ضغط الخرسانة لقياس تشوه العينات تحت حمل متحكم فيه.

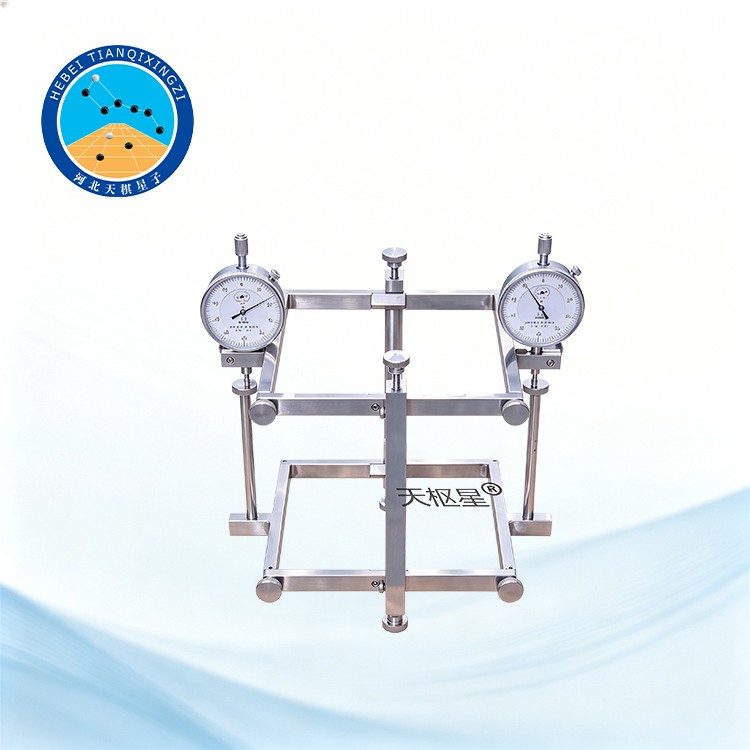

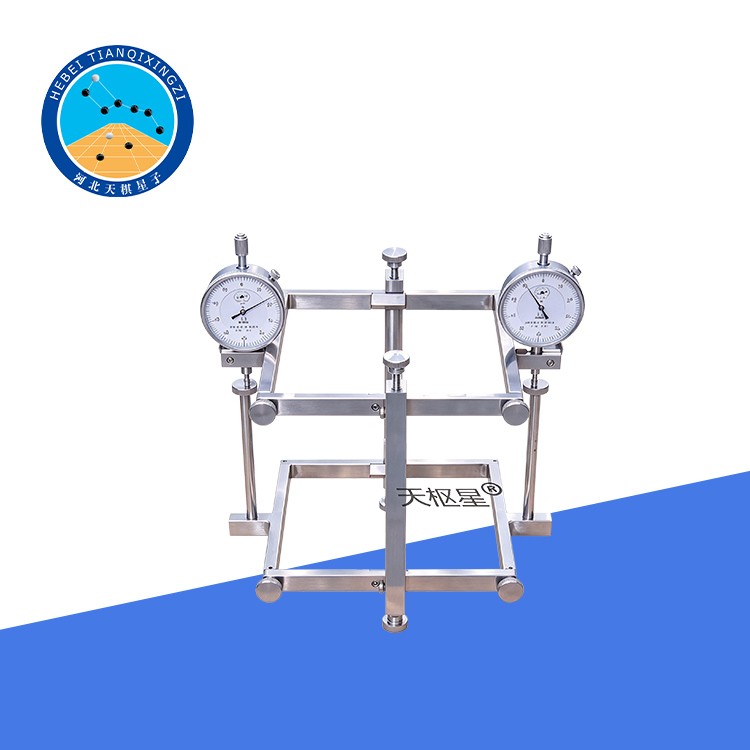

جهاز اختبار معامل المرونة للعينات المنشورية الخرسانية

الطراز: TD556-A

I. نطاق التطبيق

تحدد طريقة الاختبار هذه إجراء تحديد معامل المرونة للخرسانة تحت الضغط، ويُشار إليه فيما يلي باسم معامل المرونة. ويتم تحديد معامل مرونة الخرسانة استنادًا إلى معامل التحميل عند مستوى إجهاد يعادل 40% من مقاومة الخرسانة للضغط المحوري. وتنطبق طريقة الاختبار هذه على العينات المنشورية ذات الزوايا القائمة لمختلف أنواع الخرسانة.

المعايير المرجعية: ASTM C469/C469M، EN 12390-13، ISO 1920-10

II. تحضير العينة

يجب أن تكون أبعاد العينات مماثلة للأبعاد المحددة لاختبار مقاومة الضغط المحوري.

يجب أن تتكون كل مجموعة من ست عينات من نفس العمر، تم تحضيرها ومعالجتها في ظل الظروف نفسها. تُستخدم ثلاث عينات لتحديد مقاومة الضغط المحوري، والتي تُستخدم لتحديد معايير التحميل الخاصة باختبار معامل المرونة، بينما تُستخدم العينات الثلاث الأخرى لإجراء اختبار معامل المرونة.

III. الأدوات والمعدات

يجب أن تتوافق المعدات الرئيسية مع المتطلبات المحددة في هذا الإجراء.

أجهزة قياس التشوه: مقياسان بمؤشر (من الدرجة 0 أو الدرجة 1)، أو أجهزة قياس أخرى بدقة تبلغ 0.001 مم أو أفضل.

VI. مبدأ العمل

أثناء الاختبار، توضع عينة الخرسانة بين لوحي الضغط في آلة مناسبة لاختبار الضغط، ويُثبَّت جهاز قياس التشوه بإحكام على العينة.

تُعرَّض العينة لحمل ضغط محوري مُتحكَّم فيه، وتُستخدم ساعتا قياس (مؤشران ميكانيكيان) لقياس التشوه الطولي للعينة أثناء التحميل. وتُسجَّل قراءات التشوه عند مستويات الإجهاد المحددة، ثم يُحسَب معامل المرونة في الضغط بناءً على العلاقة بين الإجهاد المُطبَّق والتشوه المقابل له.

يتم تحديد مستوى حمل الاختبار استناداً إلى مقاومة الانضغاط المحوري المقاسة لعينات مأخوذة من الدفعة نفسها. كما يُحدَّد معامل المرونة باستخدام معامل التحميل المناظر لمستوى إجهاد يعادل 40% من مقاومة الانضغاط المحوري.

V. إجراء الاختبار

1. افحص جهاز اختبار معامل المرونة لموشورات الخرسانة، وآلة اختبار الضغط، وأدوات قياس التشوه، وغيرها من الملحقات؛ للتأكد من أنها في حالة تشغيلية جيدة.

2. قِس أبعاد عينة الخرسانة وافحص مظهرها بحثاً عن أي عيوب ظاهرة.

3. ثبّت جهاز قياس التشوه على العينة، وتأكد من وضع مؤشرات القياس (العدادات) في مكانها الصحيح وتثبيتها بإحكام.

4. ضع العينة في المنتصف بين لوحي الضغط الخاصين بآلة الاختبار.

5. سلّط الحمل تدريجياً وفقاً لإجراء التحميل المحدد، وسجّل قراءات التشوه المقابلة.

6. استمر في التحميل حتى الوصول إلى مستوى الإجهاد المحدد، وسجّل مقدار التشوه عند نقاط التحميل المطلوبة.

7. أخرج العينة بعد الانتهاء من الاختبار وافحص المعدات وأدوات القياس.

8. احسب معامل المرونة في الضغط بناءً على بيانات الإجهاد والتشوه المقاسة.

سادساً. الميزات الرئيسية

1. مُصمَّم لاختبار معامل المرونة في الضغط لعينات الخرسانة.

2. مناسب لعينات الخرسانة المنشورية القائمة الزاوية.

3. مُزوَّد بمقياسين دقيقين (مؤشرين) لقياس التشوه.

4. يدعم قياس التشوه بدقة تبلغ 0.001 مم أو أفضل عند استخدام أدوات قياس مناسبة.

5. يتميز ببنية ميكانيكية بسيطة وسهولة في التشغيل.

6. يمكن استخدامه بالتزامن مع آلة اختبار ضغط الخرسانة.

7. مناسب للاختبارات المعملية الروتينية، ومراقبة الجودة، وأبحاث الخرسانة.

8. يوفر بيانات موثوقة حول التشوه لحساب معامل المرونة للخرسانة.
