تم تصميم جهاز اختبار ضغط الخرسانة المزود بشاشة حاسوبية لتحديد مقاومة الخرسانة للضغط وغيرها من مواد البناء. ويستخدم الجهاز نظام تحميل هيدروليكي مع جمع البيانات وعرضها بواسطة الحاسوب، مما يوفر نتائج اختبار واضحة وموثوقة للاختبارات المخبرية، ومراقبة الجودة، وأبحاث مواد البناء.

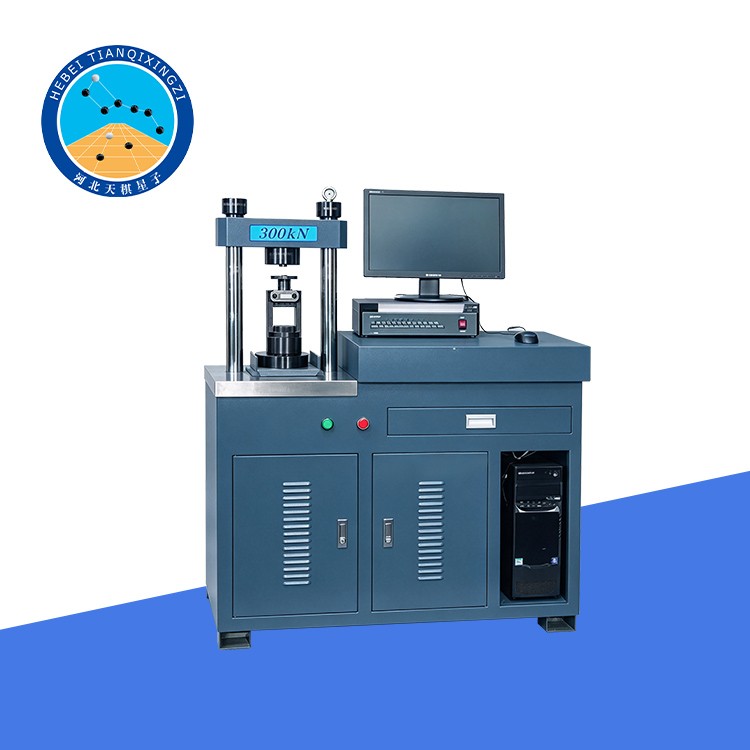

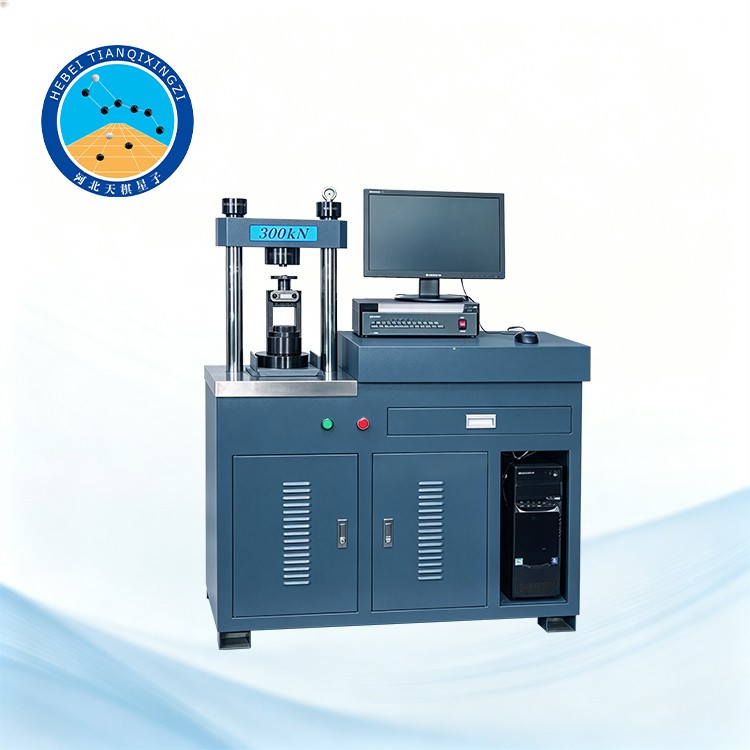

آلة اختبار ضغط الخرسانة مع عرض البيانات على الكمبيوتر

الطراز: TD3159-1000B

I. مقدمة عن المنتج

تتكون آلة اختبار ضغط الخرسانة من عارضة علوية، وأعمدة، وبرغي ضبط وعجلة يدوية، وألواح ضغط، وأسطوانة هيدروليكية، ومكبس. ويتم تركيب مجموعة محمل كروي ذاتي المحاذاة بين نهاية برغي الضبط ولوح الضغط العلوي. أثناء التشغيل، عندما يلامس السطح السفلي للوح الضغط العلوي السطح العلوي لعينة الخرسانة، تعمل مجموعة المحمل الكروي تلقائيًا على تعويض الانحرافات الطفيفة في اتجاه ارتفاع العينة، مما يضمن التلامس الكامل بين السطحين والتوزيع المنتظم للحمل على العينة. ويتوافق هذا المبدأ مع وظيفة نظام المحاذاة الكروية للوح الضغط العلوي المحددة في EN 12390-4.

المعايير المرجعية: EN 12390-4، ASTM C39، AASHTO T 22، IS 14858:2000

II. إجراءات التشغيل

1. قم بتوصيل سلك الطاقة، واختر الترس المناسب، واضغط على زر "Set" (ضبط) لتهيئة إعدادات النظام؛ أما إذا لم تكن هناك حاجة لإجراء تعديلات، فانتقل مباشرةً إلى الخطوة التالية.

2. اضغط على زر "Reset" (إعادة تعيين) لمسح القراءة، وضع عينة الاختبار في المنتصف، ثم أدر العجلة اليدوية لضبط برغي التغذية (lead screw) حتى تصبح لوحة الضغط العلوية على ارتفاع 5 مم تقريباً فوق العينة. اضغط على زر "Start" (بدء) لتشغيل المحرك (يجب أن يضيء المؤشر الأحمر؛ فإذا لم يضيء، فلن يظهر معدل التحميل ولن يمكن حفظ بيانات الاختبار أو طباعتها).

3. أغلق صمام إرجاع الزيت، وافتح صمام تزويد الزيت ببطء، وتحكّم في معدل التحميل حسب المطلوب حتى تتعرض العينة للانهيار (الفشل).

4. افتح صمام إرجاع الزيت وأغلق صمام تزويد الزيت. أزِل الأجزاء المكسورة من العينة. كرر الإجراء نفسه لوضع العينة الثانية والثالثة.

5. افتح صمام إرجاع الزيت لتفريغ الحمل. اضغط على زر "الطباعة" (Print) لطباعة جميع نتائج وبيانات الاختبار. عند اكتمال الاختبار، اضغط على زر "الإيقاف" (Stop) لإيقاف المحرك، ثم افصل مصدر الطاقة.

6. عند اختبار عينات من الحجم نفسه، لا تقم بتدوير العجلة اليدوية، بل اترك المكبس يعود بحرية؛ إذ يساعد ذلك في ضمان دقة الاختبار وتوفير الوقت اللازم لإجرائه.

7. إذا تجاوز المكبس الحد الأقصى لمسافة الحركة (حوالي 20 مم)، فسيقوم مفتاح التقارب بتفعيل آلية إيقاف الحماية؛ وفي هذه الحالة، افتح مقبض صمام إرجاع الزيت لخفض المكبس، ثم أعد تشغيل الاختبار.

8. في حال حدوث أي خلل في نظام التحكم أثناء التشغيل، قم بإيقاف تشغيل مفتاح الطاقة على الفور.

9. يجب تأريض هيكل جهاز الاختبار بشكل محكم.

III. الصيانة والعناية

1. الحفاظ على استواء آلة الاختبار: قد تؤدي عوامل معينة إلى اختلال استواء الآلة؛ لذا يجب التحقق من استوائها بشكل دوري. وفي حال تجاوز الانحراف النطاق المحدد، يجب إعادة ضبط استواء الآلة.

2. يجب الحفاظ على نظافة آلة اختبار الضغط للأسمنت والخرسانة؛ وبعد مسح الأسطح غير المطلية، توضع طبقة رقيقة من الزيت المانع للصدأ.

3. يجب ألا يرتفع مكبس آلة اختبار الضغط للأسمنت والخرسانة متجاوزاً الحد المحدد.

رابعاً: التطبيقات

صُممت آلة اختبار مقاومة الخرسانة للضغط (المزودة بشاشة عرض حاسوبية) لتحديد مقاومة الضغط لعينات الخرسانة، وهي ملائمة لإجراء الاختبارات الروتينية في مختبرات مواد البناء. ويمكن استخدامها في مجالات مراقبة الجودة، وفحص المواد، والبحث والتطوير، وتقييم مقاومة الخرسانة ضمن مشاريع الهندسة المدنية والإنشاءات.

تتميز الآلة بملاءمتها لاختبار عينات خرسانية ذات أحجام وأشكال متنوعة عند تزويدها بألواح الضغط أو الملحقات المناسبة؛ وهي مفيدة بشكل خاص لاختبارات الضغط على المكعبات والأسطوانات الخرسانية في المختبرات، ومراكز الاختبار، وشركات المقاولات، والجامعات، والمؤسسات البحثية.

خامساً: الميزات الرئيسية

1. يوفر نظام التحميل الهيدروليكي تطبيقاً مستقراً ومحكوماً للقوة أثناء اختبارات الضغط.

2. تساعد مجموعة الارتكاز الكروية على استيعاب الميل الطفيف في العينة وتضمن توزيعاً منتظماً للحمل.

3. تتيح أنظمة الحاسوب المخصصة لجمع البيانات وعرضها سهولة مراقبة نتائج الاختبار وتسجيلها.

4. تساعد البيانات الرقمية الواضحة للاختبار المشغلين على تقييم الحمل الأقصى ومقاومة الخرسانة للضغط.

5. يوفر هيكل التحميل الصلب دعماً مستقراً أثناء اختبار العينات.

6. تساعد آلية حماية المكبس (تحديد المدى) على منع تجاوز المكبس للحدود المسموح بها أثناء التشغيل.

7. مناسب لاختبارات الضغط الروتينية للخرسانة، ومراقبة الجودة، والأبحاث المخبرية.

سادساً. تسجيل البيانات ونتائج الاختبار

يتيح نظام العرض المحوسب للمشغلين مراقبة بيانات الاختبار أثناء اختبار الضغط وتسجيل النتائج المطلوبة؛ إذ يمكن طباعة هذه البيانات بعد انتهاء الاختبار، مما يوفر سجلاً ملائماً لأغراض التوثيق المختبري، ومراقبة الجودة، وإعداد تقارير اختبار المواد.

وبالنسبة للمختبرات التي تجري اختبارات متكررة لضغط الخرسانة، يساعد هذا النظام على تبسيط العمليات الروتينية وتحسين كفاءة تسجيل بيانات الاختبار وإعداد التقارير الخاصة بها.
