صُمم جهاز دمك عينات الخرسانة المدكوكة بالأسطوانات (RCC) لإعداد ودمك عينات اختبار الانحناء الخاصة بهذه الخرسانة في المختبرات. ويوفر الجهاز عملية دمك مستقرة وفعالة، مما يساعد في إنتاج عينات اختبار متجانسة لأغراض فحص المواد الخرسانية، وضبط الجودة، والتطبيقات البحثية.

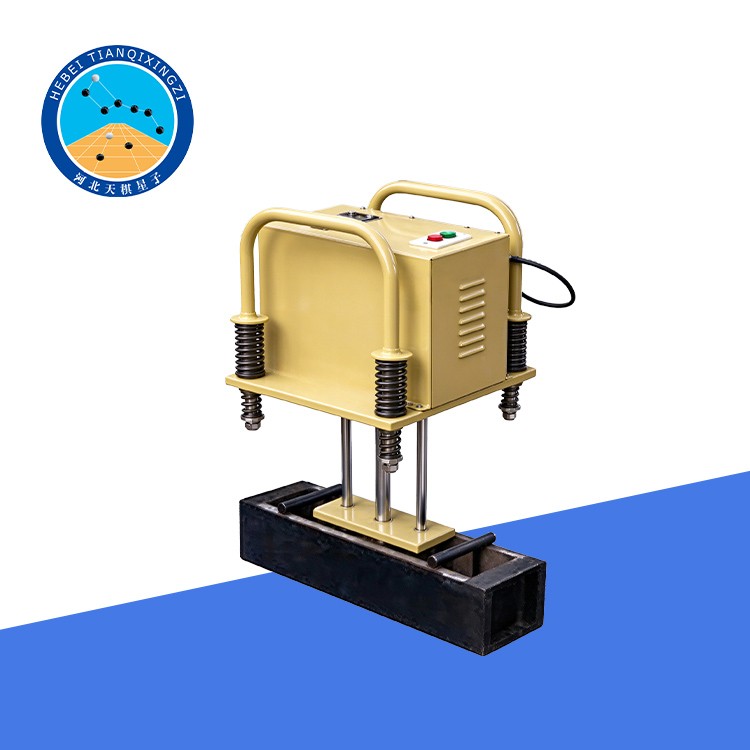

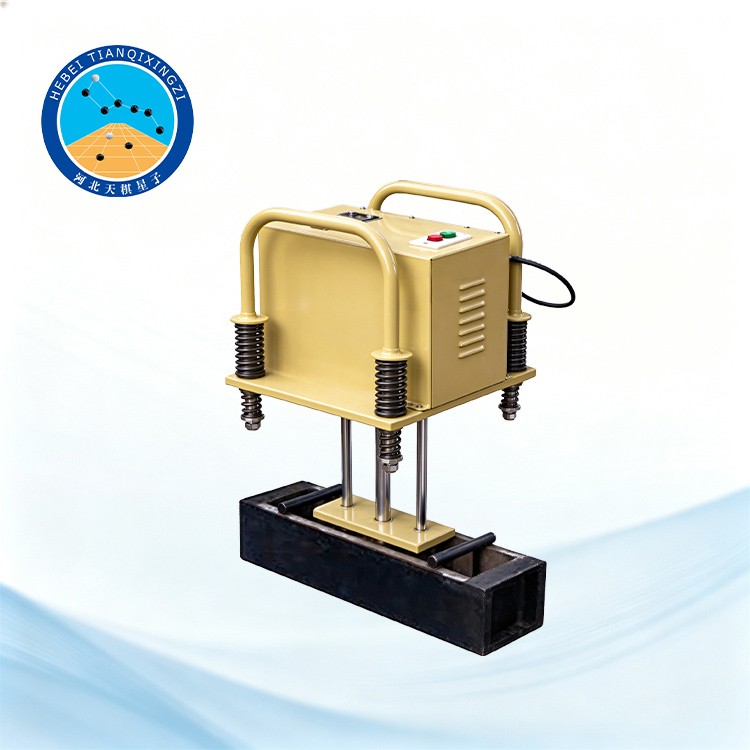

جهاز دمك عينات الخرسانة المدحولة (RCC)

الطراز: TD552-1

I. نظرة عامة على المنتج

تم تطوير وتصنيع جهاز دمك عينات الخرسانة المدحولة (RCC)، والمعروف أيضًا باسم جهاز تحضير عينات الخرسانة المدحولة (RCC) لاختبار الانحناء، من قبل شركتنا وفقًا للمواصفة JTG E30-2005، طرق اختبار الأسمنت والخرسانة لهندسة الطرق، وبشكل خاص T0552-2005، الطريقة القياسية لتحضير عينات الخرسانة المدحولة في المختبر. وقد خضع الجهاز لعدة تحسينات بهدف تعزيز أدائه وموثوقيته.

يتميز الجهاز بجودة موثوقة وأداء مستقر، وقد تم تصميمه لتحضير ودمك عينات الخرسانة المدحولة (RCC) لاختبار الانحناء في المختبر.

II. المواصفات الفنية

1. التردد: 50 هرتز ± 3 هرتز

2. السعة (الإزاحة): 1 مم

3. القدرة: 1.1 كيلو واط

4. الوزن: 25 كجم

5. أبعاد القالب:

100 × 100 × 400 (وحدة واحدة)

100 × 150 × 550 (وحدة واحدة)

100 × 150 × 600 (وحدة واحدة)

6. أبعاد لوحة الضغط:

95 × 395 (وحدة واحدة)

145 × 545 (وحدة واحدة)

145 × 595 (وحدة واحدة)

7. الجهد الكهربائي: 380 فولت (3 أسلاك)

III. إجراءات التشغيل

1. افحص جهاز دمك عينات الخرسانة المدحولة (RCC) ومعدات الاختبار الأخرى للتأكد من أنها في حالة تشغيلية جيدة.

2. افحص القالب بحثاً عن أي تشوه وتأكد من إمكانية تجميعه بإحكام. نظّف القالب وغطاءه، وضع طبقة رقيقة من الزيت المعدني على الجدران الداخلية، ثم ثبّت غطاء القالب بإحكام على قالب العينة.

3. احسب كتلة العينة المطلوبة لتحضير عينة اختبار واحدة، وذلك بالاستناد إلى الكثافة النظرية للخرسانة المدحولة (RCC) والحجم الداخلي لقالب العينة، مع استخدام نسبة رص تبلغ 95%.

4. زن عينة ممثلة من الخرسانة المدحولة وفقاً للكمية المطلوبة. قسّم العينة إلى طبقتين وضعهما في قالب العينة، مع الحرص أثناء التعبئة على منع حدوث انفصال حبيبي (تفكك) لمكونات العينة.

بعد وضع كل طبقة من العينة في القالب، استخدم أولًا مجرفة لتحريك المادة إلى أعلى وأسفل على طول الجدار الداخلي للقالب، مع إجراء دورة كاملة، ثم قم بدمكها باستخدام قضيب الدمك. بالنسبة للعينة ذات الأبعاد 100 × 100 × 400 مم، يجب دمك كل طبقة 50 مرة. وبالنسبة للعينة ذات الأبعاد 150 × 150 × 550 مم أو 150 × 150 × 600 مم، يجب دمك كل طبقة 100 مرة.

يجب إجراء الدمك بشكل متساوٍ في اتجاه حلزوني من الحواف نحو المركز. عند دمك الطبقة السفلية، يجب أن يصل قضيب الدمك إلى قاع القالب. وعند دمك الطبقة العلوية، يجب أن يخترق قضيب الدمك الطبقة السفلية لمسافة تقارب 20 مم. يجب إجراء الدمك بشكل متساوٍ وبلطف، دون استخدام طرق أو صدمات قوية.

ضع لوحة الضغط على سطح العينة، ثم ضع جهاز دمك عينات الخرسانة المدحولة (RCC) فوق لوحة الضغط. شغّل الهزاز واستمر في الاهتزاز حتى يصبح سطح العينة مستويًا مع الحافة العلوية للقالب.

أزل لوحة الضغط والقالب الإضافي، ثم استخدم مجرفة لتسوية سطح العينة.

رابعاً. صيانة المعدات

1. بعد تجهيز العينات، انقلها -مع القوالب- إلى غرفة المعالجة لإتمام عملية المعالجة.

2. فكّ القوالب ولوحة الضغط، ونظّفها وجفّفها، ثم ضع عليها الشحم (الدهن) لمنع الصدأ.

V. التحقق من درجة الدمك

قبل إجراء اختبار المقاومة، قم بقياس أبعاد العينة المُحضّرة باستخدام القدمة ذات الورنية. قم بقياس الارتفاع والعرض في ثلاث نقاط على الأقل واحسب القيمة المتوسطة، بينما يجب قياس الطول في نقطتين على الأقل وحساب القيمة المتوسطة أيضًا. احسب حجم العينة بناءً على الأبعاد المتوسطة، ثم قم بوزن العينة لتحديد نسبة الدمك الفعلية.

يجب مقارنة نسبة الدمك الفعلية بنسبة الدمك التصميمية البالغة 95%. إذا تجاوز الانحراف 1%، فيجب تعديل كمية العينة أو إجراءات التحضير بشكل مناسب لضمان تحقيق درجة الدمك المطلوبة.

سادساً. ميزات المنتج

صُممت خصيصاً لتحضير عينات الخرسانة المدحولة (RCC).

مناسبة لتحضير عينات اختبار الانحناء للخرسانة المدحولة (RCC) بأبعاد مختلفة.

تتميز بتردد وسعة اهتزاز ثابتين لضمان دكٍّ متسق.

تتمتع بتصميم متين يضمن أداءً موثوقاً في المختبر.

سهلة التشغيل والصيانة والتنظيف.

تساعد في تحسين تجانس عملية تحضير عينات الخرسانة المدحولة (RCC) وضمان تكرارية النتائج.
