يُستخدم جهاز اختبار الحلقة J للخرسانة ذاتية الدمك (SCC) لتقييم قدرة المرور وأداء التدفق للخرسانة ذاتية الدمك الطازجة. وهو مناسب للاختبارات المعملية للخرسانة ذاتية الدمك (SCC)، ويساعد في تقييم قدرة الخرسانة على التدفق عبر الفجوات بين قضبان التسليح.

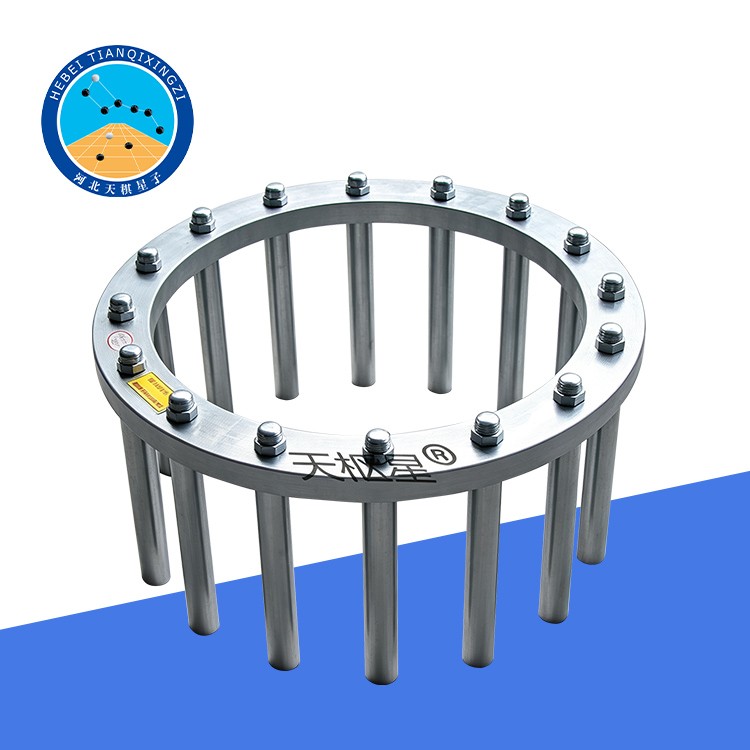

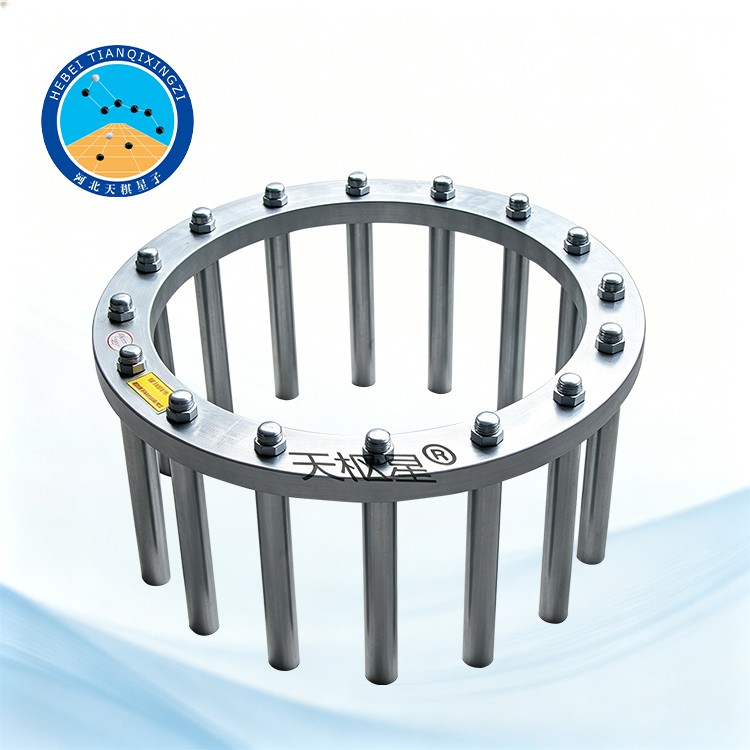

جهاز اختبار الحلقة J للخرسانة SCC

الطراز: TD533

I. مجالات استخدام المنتج

يُستخدم جهاز اختبار الحلقة J للخرسانة ذاتية الدمك بشكل رئيسي لاختبار قدرة الخرسانة ذاتية الدمك الطازجة على المرور عبر الفجوات الضيقة. ويتوافق الجهاز مع متطلبات JGJ/T 283-2012، المواصفات الفنية لتطبيق الخرسانة ذاتية الدمك، وJTG 3420-2020، طرق اختبار الأسمنت والخرسانة لهندسة الطرق السريعة.

المعايير المرجعية: ASTM C1621/C1621M-17(2023)، EN 12350-12:2010

II. المواصفات الفنية

1. حلقة J: قطرها 300 مم؛

2. قطر حديد التسليح: 18 مم؛

3. عدد قضبان التسليح: 16.

III. إجراءات الاختبار

1. املأ دلواً معدنياً سعة 10 لترات بما يتراوح بين 6 و7 لترات من الخرسانة الطازجة، واتركها لتستقر لمدة 60 ثانية (± 10 ثوانٍ).

2. خلال فترة الاستقرار هذه (60 ± 10 ثوانٍ)، بلّل لوحة القاعدة ومخروط الهبوط باستخدام إسفنجة أو منشفة. تأكد من عدم وجود مياه راكدة على الجدار الداخلي لمخروط الهبوط أو على لوحة القاعدة. ضع لوحة القاعدة على سطح مستوٍ وصلب. ثبّت مخروط الهبوط في وضع رأسي عند مركز لوحة القاعدة، بحيث تكون حافته السفلية محاذية للدائرة المحددة بقطر 200 مم. ضع حلقة "J-Ring" حول مخروط الهبوط، بحيث تكون حافتها السفلية محاذية للدائرة المحددة بقطر 300 مم. حافظ على ثبات مخروط الهبوط في مكانه بإحكام أثناء عملية التعبئة.

3. صُبَّ الخرسانة من الوعاء المعدني في مخروط الهبوط. املأ المخروط بشكل متواصل وعلى طبقة واحدة حتى يمتلئ تماماً، ودون إجراء أي عملية رجّ أو دكّ أثناء عملية الملء بأكملها.

4. استخدم مسطرين (أداة تسوية) لإزالة الخرسانة الزائدة من أعلى مخروط الهبوط حتى يصبح سطحها مستوياً ومحاذياً للحافة العلوية للمخروط. أزِل أي خرسانة زائدة متناثرة حول المخروط على لوحة القاعدة. بعد ذلك، ارفع مخروط الهبوط عمودياً وبسلاسة فوراً؛ بحيث لا تتجاوز الفترة الزمنية الفاصلة بين ملء المخروط ورفعه 40 ثانية. يجب إتمام عملية الرفع في غضون 3 إلى 7 ثوانٍ، مما يسمح للخرسانة بالتدفق بحرية. كما يجب تنفيذ العملية بأكملها - بدءاً من مرحلة الملء وحتى رفع المخروط - بشكل متواصل وإنجازها في غضون 150 ثانية.

5. عند توقف خليط الخرسانة عن الانتشار أو وصول زمن الانتشار إلى 50 ثانية، يُقاس ويُسجَّل القطر الأقصى (D1) للخرسانة المنتشرة والقطر (D2) العمودي عليه. ويُحسب القطر النهائي لانتشار الخرسانة (D) باعتباره متوسط القطرين؛ على أن تكون القياسات دقيقة حتى 1 مم، وتُقرَّب النتيجة لأقرب 5 مم.

رابعاً. ميزات المنتج

صُمم جهاز اختبار الحلقة على شكل حرف J (J-Ring) للخرسانة ذاتية الدمك (SCC) بحيث يشتمل على حلقة معدنية صلبة وقضبان تسليح فولاذية موزعة بانتظام، مما يوفر إعداداً مستقراً وموثوقاً للاختبار. ويُعد هذا الجهاز مناسباً لتقييم قابلية الانسياب وقابلية المرور للخرسانة ذاتية الدمك الطازجة في الظروف المخبرية.

يمكن استخدام اختبار الحلقة (J-Ring) بالاقتران مع مخروط الهبوط (slump cone) ولوحة القاعدة لتقييم قدرة الخرسانة ذاتية الدمك على الانسياب عبر المساحات الضيقة؛ إذ تساعد نتائج الاختبار في تقييم أداء الخرسانة من حيث الملء والمرور حول قضبان التسليح.

خامساً - التطبيق

يُعد جهاز اختبار الحلقة (J-Ring) هذا مناسباً لمختبرات الخرسانة، ومختبرات اختبار مواد البناء، والجامعات، ومعاهد الأبحاث، وهيئات فحص الجودة، ومشاريع البناء. وهو مخصص لاختبار ومراقبة جودة الخرسانة ذاتية الدمك (SCC) وغيرها من خلطات الخرسانة الطازجة التي تتطلب تقييم قدرة الانسياب والعبور.

سادساً. مزايا المنتج

مناسب لاختبار قدرة الانسياب (المرور) للخرسانة ذاتية الدمك (SCC)؛

هيكل معدني صلب ومتين لحلقة J (J-ring)؛

حلقة J بقطر 300 مم مزودة بـ 16 قضيباً تعزيزياً؛

مناسب للتطبيقات المخبرية وأعمال مراقبة الجودة؛

يمكن استخدامه مع مخروط الهبوط (slump cone) ولوحة القاعدة؛

سهولة التشغيل وملاءمة إجراء القياسات؛

مناسب لاختبارات مواد الخرسانة والأبحاث المتعلقة بها.
