صُمم جهاز اختبار القمع على شكل حرف V (V-Funnel) الخاص بالخرسانة ذاتية الدمك لتقييم اللزوجة، وقابلية الانسياب، ومقاومة الانفصال الحبيبي للخرسانة ذاتية الدمك (SCC)، وذلك من خلال قياس زمن تدفقها عبر قمع على شكل حرف V. ويُعد الجهاز مناسباً لأغراض مراقبة الجودة والاختبارات المعملية للخرسانة الطازجة.

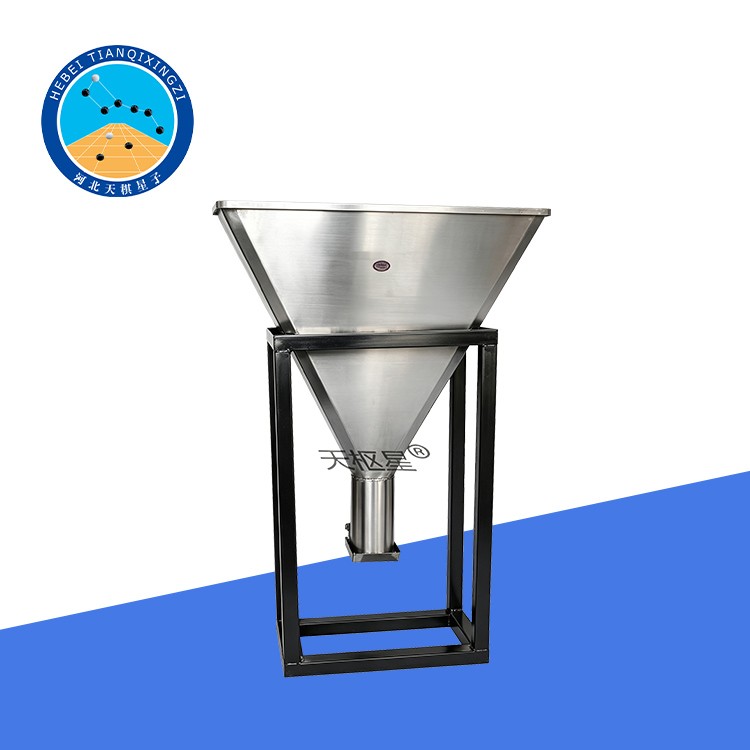

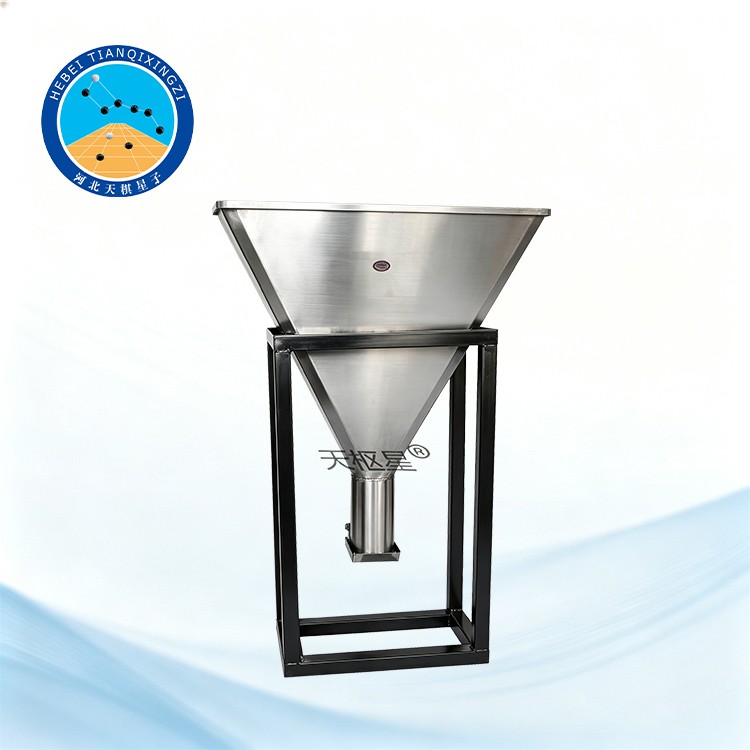

جهاز اختبار القمع على شكل V للخرسانة ذاتية الدمك

الطراز: TDHZ-V1

I. مقدمة عن المنتج

قمع V للخرسانة DHZ-V1، المخصص لاختبار لزوجة الخلطات الخرسانية ومقاومتها للانفصال، يتم تصنيعه بواسطة شركة Hebei Tianqixingzi Inspection Equipment Co., Ltd. وفقًا لمتطلبات الاختبار المحددة في DLT 1448-2015، «كود اختبار الخرسانة لهندسة الطاقة الكهربائية». يُستخدم قمع V للخرسانة TDHZ-V1 لتحديد لزوجة الخرسانة ذاتية الدمك (SCC) ومقاومتها للانفصال.

المعيار المرجعي: EN 12350-9

II. المواصفات الفنية

1. السعة: 10 لتر

2. المادة: ستانلس ستيل (فولاذ مقاوم للصدأ)

III. إجراءات التشغيل

1. قم بإعداد عينة الخرسانة الطازجة وفقاً للمتطلبات المحددة في القسم 4.1.

2. اشطف القمع على شكل حرف V (V-funnel) جيداً بالماء النظيف وامسحه بقطعة قماش مبللة للحفاظ على رطوبة سطحه الداخلي. ثبّت القمع على الحامل المخصص له وتأكد من استقراره بإحكام، بحيث يكون سطحه العلوي مستوياً والقمع في وضع رأسي.

3. ضع الدلو سعة 12 لتراً أسفل القمع (على شكل حرف V)، وتأكد من إغلاق بوابة التصريف السفلية.

4. استخدم دلواً بلاستيكياً سعة 5 لترات لاحتواء عينة الخرسانة، واسكب العينة في القمع بانتظام من الأعلى حتى يمتلئ القمع تماماً.

5. استخدم مسطرين لتسوية السطح العلوي للخرسانة بمحاذاة الحافة العلوية للقمع.

6. بعد تسوية السطح العلوي للخرسانة، تُترك العينة لتستقر لمدة دقيقة واحدة. ثم تُفتح بوابة التصريف السفلية للقمع على شكل حرف V (V-funnel)، ويُستخدم مؤقت زمني لقياس الزمن (t₀) بدءاً من لحظة فتح البوابة وحتى خروج كامل الخرسانة من القمع، بدقة تصل إلى 0.1 ثانية. وفي الوقت نفسه، يجب مراقبة وتسجيل ما إذا كان هناك أي انسداد أو أي نمط تدفق غير طبيعي.

7. إذا كانت الخرسانة الطازجة ذات لزوجة عالية نسبياً وكان من الصعب تحديد زمن اكتمال التدفق، فيجب مراقبة الخرسانة من أعلى القمع؛ إذ تشير اللحظة التي يصبح فيها الضوء مرئياً عبر القمع إلى خروج الخرسانة بالكامل من فتحة التصريف.

8. يُفضل إجراء قياس زمن التدفق (t₀) مرتين على العينة في غضون 5 دقائق.

رابعاً. معالجة نتائج الاختبار

يُحسَب زمن التدفق (t₀) باعتباره متوسط نتيجتي الاختبار، مع تسجيل النتيجة لأقرب 0.1 ثانية.

V. ميزات المنتج

1. تشغيل بسيط وموثوق: توفر طريقة اختبار القمع على شكل حرف V (V-funnel) وسيلة مباشرة لتقييم سلوك تدفق الخرسانة ذاتية الدمك الطازجة من خلال قياس زمن تفريغها.

2. هيكل من الفولاذ المقاوم للصدأ: صُنع القمع من الفولاذ المقاوم للصدأ، مما يمنحه مقاومة جيدة للتآكل ويسهّل عملية تنظيفه بعد الاختبار.

3. هيكل اختبار ثابت: يساعد حامل الدعم المتين في تثبيت القمع بإحكام أثناء الاختبار، مما يساهم في توفير ظروف اختبار متسقة.

4. مناسب للاستخدام في المختبرات ومراقبة الجودة: يمكن استخدام الجهاز في الاختبارات الروتينية، والتحقق من نسب الخلط، وتطوير الخرسانة، ومراقبة جودة الخرسانة ذاتية الدمك (SCC) الطازجة.

5. سهولة قياس زمن التدفق: يمكن قياس زمن التفريغ مباشرةً باستخدام ساعة توقيت، مما يجعل الاختبار ملائماً للاستخدام المختبري اليومي.

سادساً. التطبيق

يُستخدم جهاز اختبار القمع على شكل حرف V (V-Funnel) الخاص بالخرسانة ذاتية الدمك بشكل أساسي لاختبار قابلية الانسياب وخصائص التدفق المرتبطة باللزوجة للخرسانة ذاتية الدمك الطازجة. ويمكن استخدام زمن التدفق المقاس عبر القمع لتقييم سلوك الملء للخرسانة ذاتية الدمك ومقارنة خصائص التدفق لخلطات خرسانية مختلفة.

وهو مناسب لـ:

تصميم وتطوير خلطات الخرسانة ذاتية الدمك (SCC)؛

مراقبة جودة الخرسانة الطازجة؛

الاختبارات المعملية للخرسانة؛

مقارنة نسب خلط مختلفة للخرسانة ذاتية الدمك (SCC)؛

أبحاث حول إضافات الخرسانة وقابليتها للتشغيل؛

مختبرات اختبار مواد البناء؛

الجامعات، ومعاهد البحوث، ومختبرات فحص الجودة.
