تُستخدم لوحة قاعدة لاختبار انسياب الخرسانة بشكل رئيسي في المختبرات أو مواقع البناء لتقييم قابلية انسياب الخرسانة وقابليتها للتشغيل من خلال قياس قيمة انسياب الخرسانة. ويُعد هذا الاختبار مهمًا لضمان جودة الخرسانة وتحقيق أداء فعال أثناء أعمال البناء.

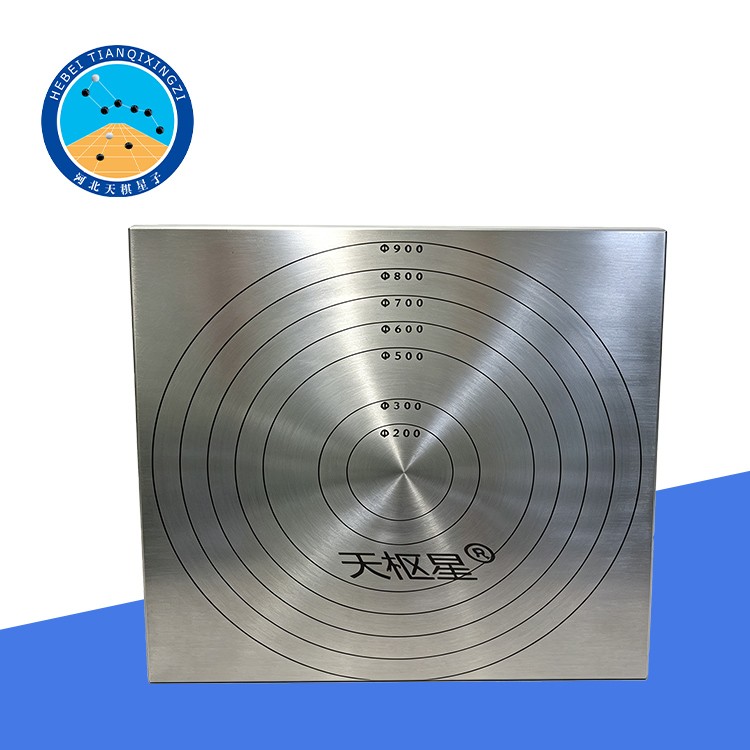

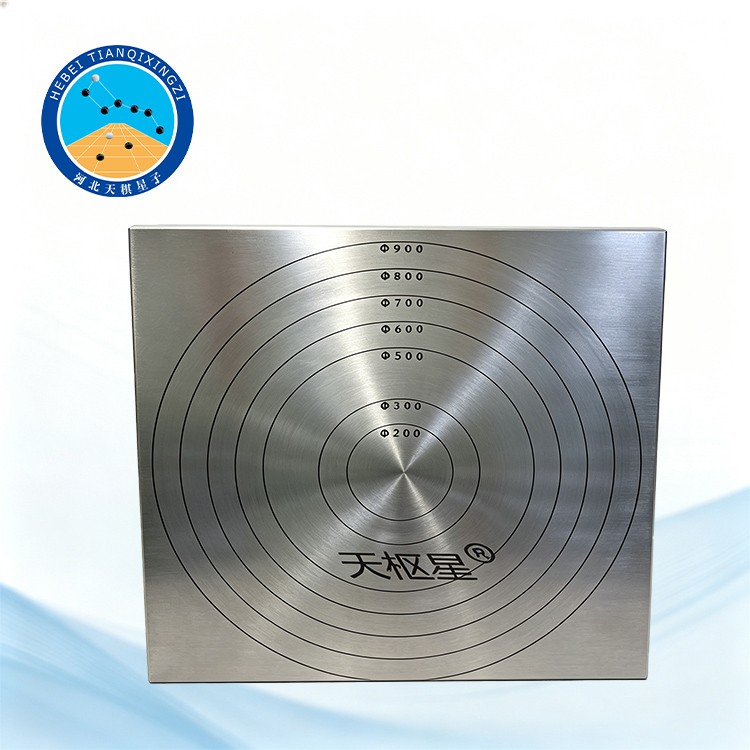

لوحة قاعدة لاختبار انسياب الخرسانة

الطراز: TD532-1

I. نظرة عامة على المنتج

تم تصميم وتصنيع لوحة قاعدة لاختبار انسياب الخرسانة وفقًا للمواصفة JGJ/T 283-2012، المواصفة الفنية لتطبيق الخرسانة ذاتية الدمك. وتُستخدم طريقة الاختبار هذه لتحديد قابلية ملء الخرسانة الطازجة ذاتية الدمك من خلال قياس قيمة انسياب الخرسانة.

المواصفة القياسية المعمول بها: JGJ/T 283-2012

المواصفات القياسية المرجعية: EN 12350-8:2019، ISO 1920-13:2018، ASTM C1611/C1611M

II. المعايير الفنية

طول ضلع لوحة القاعدة: عادةً 1000 مم أو 1500 مم

الانحراف: ≤ 3 مم

الدوائر متحدة المركز: مُحددة بدوائر متحدة المركز أقطارها 300 مم و600 مم و800 مم و900 مم

III. تعليمات التشغيل

1. بلّل لوحة القاعدة ومخروط الهبوط، مع التأكد من عدم وجود مياه راكدة على الجدار الداخلي للمخروط أو على سطح لوحة القاعدة. ضع لوحة القاعدة على سطح ثابت ومستوٍ، وثبّت مخروط الهبوط في منتصفها. اضغط بقدميك على الدواسات الموجودة على الجانبين لتثبيت المخروط بإحكام في مكانه أثناء عملية التعبئة.

2. املأ مخروط الهبوط (slump cone) بعينة الخرسانة الطازجة دون التسبب في حدوث انفصال حبيبي. استخدم وعاء العينة للسماح لخليط الخرسانة بالتدفق بانتظام داخل المخروط، مع ملئه بالكامل في عملية واحدة ودون تشكيل طبقات. يجب إتمام عملية الملء بالكامل - بدءاً من مرحلة التعبئة وحتى الانتهاء منها - في غضون دقيقة ونصف، ودون إجراء أي دك أو رجّ للخرسانة.

3. استخدم ملعقة كشط لإزالة الخرسانة الزائدة من الجزء العلوي لمخروط الهبوط المملوء بالخرسانة، وقم بتسوية السطح بحيث يكون مستويًا مع الحافة العلوية لمخروط الهبوط. ثم ارفع مخروط الهبوط عموديًا وبشكل ثابت إلى ارتفاع 750 مم. ويجب التحكم في زمن الرفع ليكون حوالي 3 ثوانٍ. بعد توقف الخرسانة عن الانسياب، قم بقياس أكبر قطر للانتشار والقطر المتعامد مع أكبر قطر. ويكفي قياس كل قطر مرة واحدة. يجب إكمال العملية بأكملها، بدءًا من رفع مخروط الهبوط وحتى الانتهاء من قياس قطر انتشار خليط الخرسانة، خلال 40 ثانية.

4.لتحديد زمن T50 اللازم لوصول انسياب الخرسانة إلى 500 مم، ابدأ تشغيل ساعة الإيقاف عند رفع مخروط الهبوط، وأوقفها عندما تلامس الحافة الخارجية للخرسانة المنبسطة لأول مرة محيط الدائرة المرسومة على لوحة القاعدة بقطر 500 مم. سجّل الزمن بدقة 0.1 ثانية.

رابعاً. حساب النتائج

يتم حساب قيمة انسياب الخرسانة باعتبارها متوسط قطري الانتشار المتعامدين بعد توقف انسياب الخرسانة. ويجب تسجيل النتيجة بدقة 5 مم.

راقب حالة الخرسانة بعد توقف الانسياب النهائي. إذا لوحظ تراكم الركام الخشن في المركز، أو ظهور كمية كبيرة من عجينة الأسمنت على حواف الانتشار النهائي، فهذا يشير إلى أن خليط الخرسانة يتمتع بمقاومة ضعيفة للانفصال. ويجب تسجيل هذه الحالة.

V. ميزات المنتج

• لوحة قاعدة صلبة ومستقرة: مصنوعة من مادة صلبة وملساء وغير ماصة لتوفير سطح اختبار مستقر ومستوٍ.

• سطح اختبار قياسي: تتميز لوحة القاعدة بوجود دوائر متحدة المركز لتسهيل القياس الدقيق لتدفق هبوط الخرسانة وزمن T50.

• سهولة الاستخدام: يتيح السطح الأملس انتشار خليط الخرسانة بشكل متساوٍ، كما يسهّل عملية التنظيف بعد إجراء الاختبار.

• قياس دقيق: تساعد دوائر القياس المحددة بوضوح المشغلين على تحديد قطر الانتشار بسرعة ومراقبة سلوك تدفق الخرسانة الطازجة.

• مناسبة لاختبار الخرسانة ذاتية الدمك (SCC): صُممت خصيصاً لإجراء اختبار تدفق الهبوط (slump flow) للخرسانة الطازجة ذاتية الدمك.

سادساً. التطبيقات

تُعد الصفيحة القاعدية لاختبار تدفق هبوط الخرسانة (Slump Flow) مناسبة لاختبار الخرسانة الطازجة ذاتية الدمك في:

مختبرات الخرسانة؛

مختبرات اختبار مواد البناء؛

مختبرات مراقبة الجودة؛

محطات الخرسانة الجاهزة؛

الجامعات والمؤسسات البحثية؛

مواقع البناء؛

منشآت إنتاج وفحص الخرسانة.
