جهاز فيبي الرقمي لقياس قوام الخرسانة مصمم لتحديد قوام الخلطات الخرسانية الطازجة من خلال قياس زمن فيبي. وهو مناسب لاختبار الخرسانة التي يبلغ الحد الأقصى لحجم حبيبات الركام فيها 40 مم، وزمن فيبي فيها 5–30 ثانية. ويُعد مناسبًا لمختبرات الخرسانة، ومراقبة الجودة، واختبارات مواد البناء.

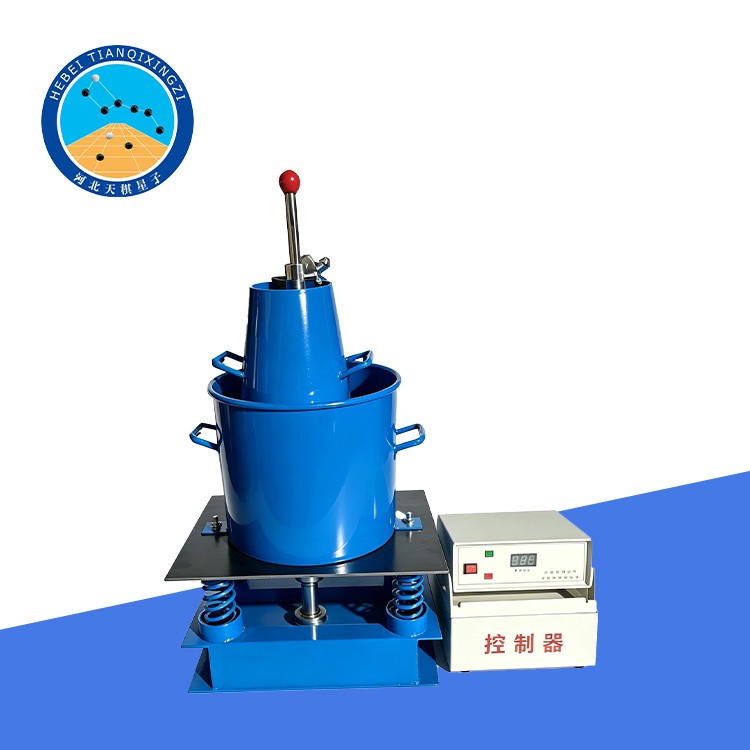

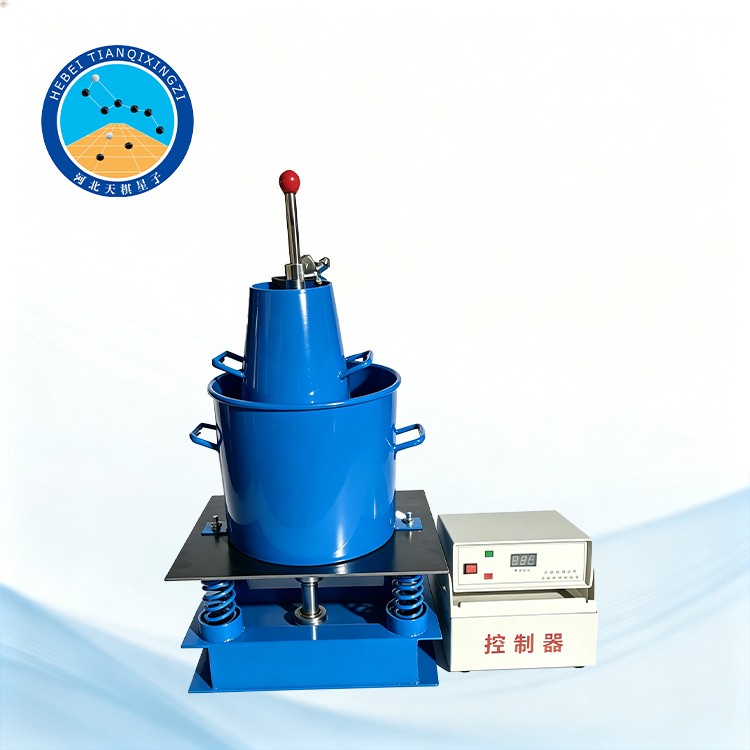

جهاز فيبي الرقمي لقياس قوام الخرسانة

الطراز: TD-WB3

I. مقدمة عن المنتج

تم تصميم وتصنيع هذا الجهاز وفقًا للمواصفة GB/T 50080-2016، ويُستخدم بشكل رئيسي لتحديد قوام فيبي للخلطات الخرسانية الطازجة. ويتم تحديد القوام بناءً على زمن فيبي (بالثواني) اللازم لوصول الخلطة الخرسانية إلى حالة الدمك الكامل تحت تأثير الاهتزاز. وهو مناسب لاختبار الخلطات الخرسانية التي يبلغ الحد الأقصى لحجم حبيبات الركام فيها 40 مم أو أقل، والتي يتراوح زمن فيبي فيها بين 5–30 ثانية.

المعايير المرجعية: EN 12350-3، ISO 4110:1979.

II. المعلمات الفنية الرئيسية

III. تفاصيل المنتج

1. ضع الجهاز على قاعدة ثابتة ومستوية. استخدم قطعة قماش مبللة لترطيب الوعاء، ومخروط الهبوط، وقمع التغذية، والأسطح الداخلية للملحقات الأخرى.

2. ارفع قمع التغذية فوق مخروط الهبوط وثبّته في موضعه. اضبط موقع الوعاء بحيث يكون محوره محاذياً لمحور قمع التغذية، ثم أحكِم ربط الصامولة المستديرة.

3. ضع عينة الخرسانة المُجهَّزة داخل مخروط اختبار الهبوط على ثلاث طبقات باستخدام مغرفة صغيرة؛ بحيث تشكل كل طبقة -بعد الدمك- ما يقرب من ثلث ارتفاع المخروط. ادمك كل طبقة بانتظام بمقدار 25 ضربة موزعة على كامل مساحة المقطع العرضي باستخدام قضيب الدمك. وعند دمك الطبقتين الثانية والعلوية، تأكد من اختراق قضيب الدمك للطبقة التي يجري دمكها ليصل إلى الجزء العلوي من الطبقة التي تليها مباشرة. وبعد الانتهاء من عملية الدمك، قم بإزالة الزيادة وتسوية السطح.

4. أدر القرص الشفاف فوق مخروط اختبار الهبوط، وأحكم ربط برغي التثبيت، ثم اضبط الجهاز عند نقطة الصفر.

5. أبعد قمع التغذية والقرص الشفاف، ثم ارفع مخروط الهبوط (slump cone) عمودياً، مع الحرص على تجنب أي حركة جانبية أو التواء في عينة الخرسانة.

6. أدر القرص الشفاف ليصبح فوق السطح العلوي لعينة الخرسانة التي تتخذ شكل مخروط ناقص. قم بفك برغي التثبيت وأنزل القرص حتى يلامس سطح الخرسانة برفق، ثم اقرأ القيمة؛ وهي تمثل قيمة الهبوط (slump value).

7. اضغط على زر التشغيل/الإيقاف (Start/Stop) في وحدة التحكم مع بدء تشغيل ساعة الإيقاف في آنٍ واحد. وعندما يلامس السطح السفلي للقرص الشفاف عجينة الأسمنت تماماً -مع السماح بوجود عدد قليل من فقاعات الهواء المحتبسة- أوقف ساعة الإيقاف فوراً وأطفئ طاولة الاهتزاز.

8. سجّل الوقت الظاهر على ساعة الإيقاف بدقة تصل إلى 0.5 ثانية.

رابعاً. نتيجة الاختبار

الزمن المقاس بواسطة ساعة الإيقاف، بالثواني، هو قيمة قوام "فيبي" (Vebe) للخلطة الخرسانية.

خامساً: الصيانة والفحص

1. بعد كل استخدام، يجب تنظيف الوعاء وقمع التغذية ومخروط الهبوط والقرص الشفاف جيداً، وتجفيفها بقطعة قماش. ويجب، على وجه الخصوص، إزالة أي عجينة أسمنتية أو بقايا عالقة بالقرص الشفاف تماماً لضمان وضوح الرؤية أثناء الاختبار التالي. وبعد تنظيف الجهاز، يجب تجفيفه تماماً، مع توخي الحذر الشديد لمنع تسرب الرطوبة إلى المكونات الكهربائية.

2. قبل البدء في عملية الاهتزاز في كل مرة، تأكد من وضع جميع المكونات والأجزاء في مكانها الصحيح ومن إحكام ربط جميع البراغي.

3. بعد الاستخدام لفترات طويلة، إذا أصبح القرص الشفاف معتماً (فاقداً للشفافية) أو تعرض للخدش، فيجب صقله على الفور. أما إذا قلّ سُمكه عن 8 مم، فيجب استبداله فوراً. وأثناء الاستخدام، إذا كان الحمل الإجمالي أقل من 2700 جم، فيجب استبدال القرص الشفاف أو إضافة أوزان إضافية؛ ولإضافة وزن، قم بتثبيت حلقة معدنية (واشرة) تزن حوالي 50 جم أسفل البرغي العلوي.
