جهاز اختبار هبوط الخرسانة مناسب لإجراء اختبار هبوط الخرسانة اللدنة، مع نطاق هبوط يتراوح بين 10 و150 مم وحجم أقصى للركام يبلغ 40 مم. وهو جهاز مثالي للتدريس والتدريب والاختبارات المعملية. يتميز الجهاز بسهولة التشغيل وبساطة الصيانة.

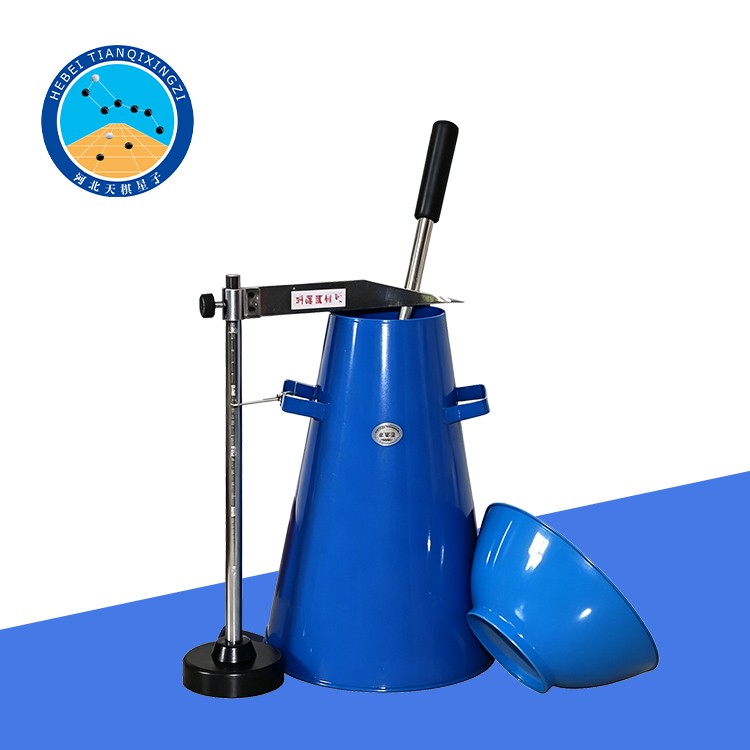

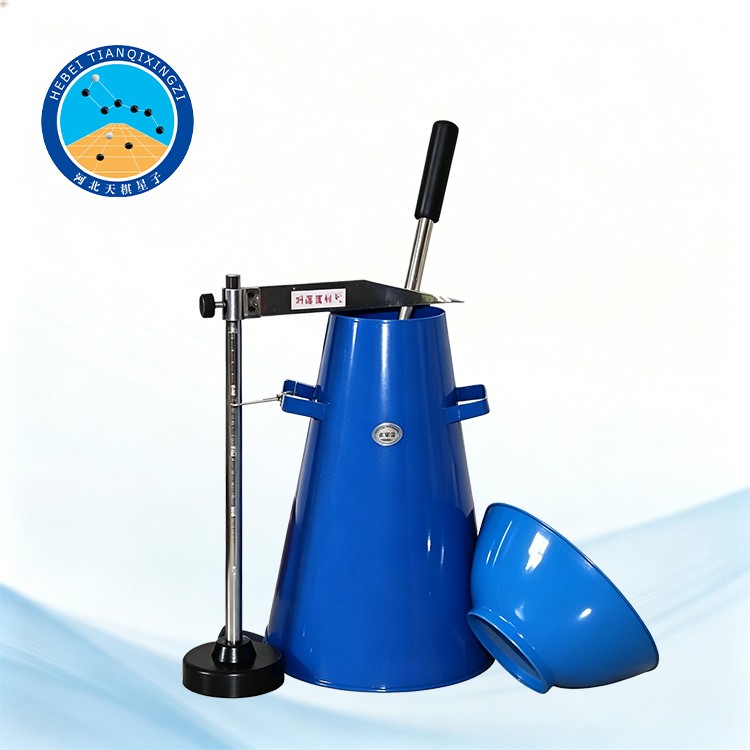

جهاز اختبار هبوط الخرسانة (مخروط الهبوط)

الطراز: TD522-1

I. مقدمة عن المنتج

تم تطوير وتصنيع جهاز اختبار هبوط الخرسانة (مخروط الهبوط) من قبل شركة Hebei Tianqixingzi Inspection Equipment Co., Ltd. وفقًا للمواصفة JG 3021-1994، «جهاز اختبار هبوط الخرسانة». كما تم تصميمه ليتوافق مع المتطلبات الفنية لأجهزة اختبار الهبوط المحددة في المواصفة JTG E30-2005، «طرق اختبار الأسمنت والخرسانة لهندسة الطرق»، بما في ذلك T0522-2005، «طريقة اختبار قوام الخلطات الخرسانية — طريقة اختبار الهبوط».

المعايير المرجعية: ASTM C143/C143M، EN 12350-2، ISO 1920-2:2016

II. المعايير الفنية

القطر السفلي لمخروط الهبوط: 200 ± 2 مم

القطر العلوي لمخروط الهبوط: 100 ± 2 مم

ارتفاع مخروط الهبوط: 300 ± 2 مم

سماكة الجدار: ≥1.5 مم

نهايتا المخروط: دائريتان؛ يجب أن يكون السطحان العلوي والسفلي متوازيين مع بعضهما البعض.

قطر قضيب الدمك: 16 ± 0.2 مم

طول قضيب الدمك: 600 ± 5 مم

III. تعليمات التشغيل

1. قبل الاختبار: نظّف مخروط الهبوط (slump cone) جيداً من الداخل والخارج وضعه على لوح مستوٍ مُبلل بالماء. وإذا كان اللوح يمتص الماء، ضع غطاءً بلاستيكياً تحته. قِف بقوة على دعامات القدم لتثبيت المخروط في مكانه بإحكام.

2. التعبئة والدمك: املأ المخروط بعينة خرسانية ممثلة على ثلاث طبقات، بحيث يزيد ارتفاع كل طبقة عن ثلث ارتفاع المخروط. ادمك كل طبقة بانتظام عبر كامل مساحة مقطعها العرضي باستخدام قضيب الدمك (tamping rod) بواقع 25 ضربة. يجب إجراء عملية الدمك لتشمل المساحة بأكملها، مع اتباع نمط حلزوني يبدأ من الحافة باتجاه المركز.

عند دك الطبقة السفلية، يجب أن تصل قضيب الدك إلى قاع المخروط. أما عند دك الطبقتين الثانية والثالثة، فيجب أن يخترق القضيب الطبقة المعنية ويمتد لمسافة تتراوح تقريباً بين 20 و30 مم داخل الطبقة التي تليها مباشرةً (الطبقة السفلية لها). يجب ضغط قضيب الدك عمودياً - باستثناء المناطق القريبة من الحافة - ودون توجيه ضربات قوية للخرسانة.

عند دك الطبقة العلوية، يجب الحفاظ على مستوى الخرسانة أعلى من حافة مخروط الهبوط (slump cone) وإضافة خرسانة جديدة حسب الحاجة أثناء عملية الدك. وبعد الانتهاء من دك الطبقة العلوية، تُزال الخرسانة الزائدة باستخدام حركة نشر (تشبه حركة المنشار) ودحرجة لقضيب الدك، ثم يُسوى السطح ويُشذّب ليكون بمستوى الحافة باستخدام مسطرين (أداة تسوية). وأخيراً، تُزال أي بقايا للخرسانة حول قاعدة مخروط الهبوط.

ارفع مخروط الهبوط (slump cone) عمودياً إلى الأعلى فوراً. يجب إتمام عملية رفع المخروط بالكامل خلال فترة تتراوح بين 5 و10 ثوانٍ، ودون تعريض الخرسانة لأي حركة جانبية أو قوى ليّ. كما يجب إنجاز العملية بأكملها - بدءاً من مرحلة ملء المخروط وحتى الانتهاء من رفعه - في غضون 150 ثانية.

3. قياس الهبوط: ضع مخروط الهبوط بجوار عينة الخرسانة بعد هبوطها. ضع مسطرة مستقيمة (أو حافة مستقيمة) بشكل أفقي فوق قمة مخروط الهبوط. وباستخدام مسطرة فولاذية، قم بقياس المسافة العمودية من أسفل المسطرة المستقيمة إلى أعلى نقطة في عينة الخرسانة؛ وتُمثّل هذه المسافة مقدار هبوط الخليط الخرساني، مقاساً لأقرب 1 مم.

4. الهبوط غير الطبيعي: إذا انهار أحد جانبي عينة الخرسانة أو حدث فيها فشل بالقص، فيجب أخذ عينة جديدة وإعادة الاختبار. وإذا تكررت الحالة نفسها في الاختبار الثاني، فهذا يدل على أن قابلية تشغيل الخرسانة ضعيفة، ويجب تسجيل هذه الحالة.

5. قياس انتشار الهبوط: عندما يكون هبوط الخلطة الخرسانية أكبر من 220 مم، استخدم مسطرة فولاذية لقياس أكبر قطر وأصغر قطر للخرسانة بعد انتشارها. إذا كان الفرق بين القطرين أقل من 50 مم، فاحسب المتوسط الحسابي لهما واستخدمه كقيمة انتشار الهبوط. وفي غير ذلك، يُعتبر الاختبار غير صالح.

رابعاً: التطبيقات

يُستخدم جهاز اختبار هبوط الخرسانة (Slump Test) على نطاق واسع لتقييم قوام الخرسانة الطازجة وقابليتها للتشغيل؛ وهو مناسب للاستخدام في مختبرات مواد البناء، ومحطات إنتاج الخرسانة، وشركات المقاولات، والجامعات، ومعاهد الأبحاث، ومختبرات مراقبة الجودة.

يمكن استخدام الجهاز في عمليات مراقبة الجودة الروتينية، وتقييم الخلطات الخرسانية، وأغراض التدريس والتدريب المخبري، واختبار الخرسانة الطازجة. كما أنه ملائم للخرسانة العادية ذات القوام اللدن، ويمكن استخدامه كجزء من إجراءات مراقبة جودة الخرسانة.

خامساً: الميزات الرئيسية

1. تصميم قياسي لمخروط الهبوط: مُصنَّع بأبعاد دقيقة لضمان نتائج موثوقة وقابلة للتكرار عند إجراء اختبار الهبوط.

2. هيكل متين: صُنع مخروط الهبوط من مواد قوية تتحمل الاستخدام المتكرر في المختبرات والمواقع الميدانية.

3. سهولة الاستخدام: تجعل إجراءات التعبئة والدمك والرفع والقياس البسيطة من هذا الجهاز خياراً مريحاً وعملياً للاختبارات الروتينية.

4. دقة القياس: تساهم الأبعاد القياسية للمخروط وقضيب الدمك في توفير ظروف اختبار ثابتة وموحدة.

5. سهولة الصيانة: يتميز المخروط بهيكل أملس يسهل تنظيفه بعد الاختبار ولا يتطلب سوى الحد الأدنى من الصيانة.

6. معدات اختبار متكاملة: يمكن استخدام الجهاز مع لوحة القاعدة وقضيب الدمك والمسطرة المستقيمة ومسطرة القياس لتشكيل منظومة متكاملة لاختبار هبوط الخرسانة.
