تم تصميم قالب اختبار انكماش مونة الأسمنت أثناء التجفيف لتحضير عينات مونة الأسمنت لاختبارات الانكماش أثناء التجفيف. ويتميز القالب بتصميم مكوّن من ثلاث حجرات وأبعاد قياسية تبلغ 25 مم × 25 مم × 280 مم، مما يوفر تشكيلاً دقيقًا ومتسقًا للعينات، ويجعله مناسبًا لمختبرات الأسمنت ومواد البناء.

قالب اختبار انكماش مونة الأسمنت بالتجفيف

الطراز: TDJC603-M

I. نظرة عامة على المنتج

تم تطوير وتصنيع قالب اختبار انكماش مونة الأسمنت أثناء التجفيف من قبل شركة Hebei Tianqixingzi Inspection Equipment Co., Ltd. وفقًا للمواصفة JTG E30-2005، «طرق اختبار الأسمنت والخرسانة لهندسة الطرق السريعة»، وتحديدًا T 0511-2005، «طريقة اختبار انكماش مونة الأسمنت أثناء التجفيف»، مع اعتماد ASTM C596-23 كمعيار مرجعي. وقد صُمم القالب لتشكيل وضغط عينات مونة الأسمنت المستخدمة في اختبارات الانكماش أثناء التجفيف.

II. الهيكل الرئيسي والمواصفات الفنية

1. قالب اختبار انكماش الجفاف لملاط الأسمنت

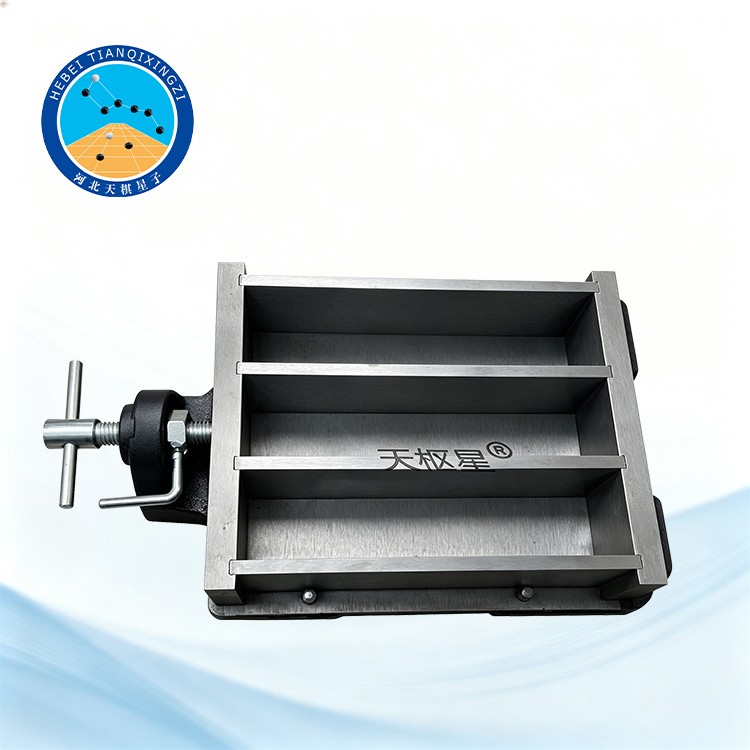

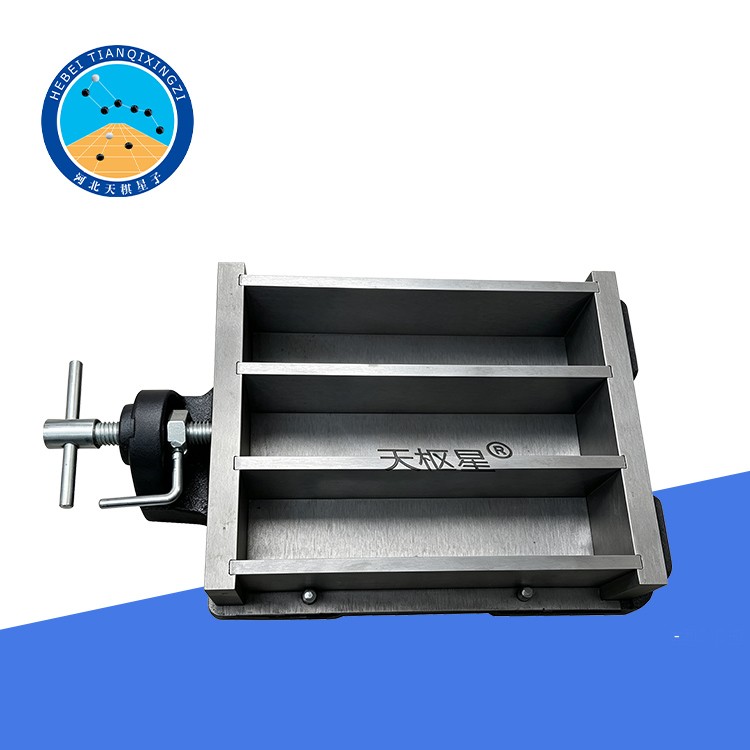

يتميز القالب بتصميم مكون من ثلاث حجرات، حيث تبلغ الأبعاد الداخلية لكل حجرة 25 مم × 25 مم × 280 مم. وتتضمن الألواح الطرفية ثلاث فتحات مخصصة لتركيب مسامير القياس؛ وقد حُدِّدت مواقع هذه الفتحات بدقة لضمان محاذاة مسامير القياس مع المحور الطولي للعينة بعد عملية الصب.

2. الفواصل والألواح الطرفية

صُنعت الفواصل والألواح الطرفية من الفولاذ، وتتميز خشونة سطح التشغيل فيها بقيمة Ra ≤ 6.3 ميكرومتر، مما يضمن دقة عالية في التصنيع واستقراراً موثوقاً أثناء الاستخدام.

3. القاعدة

تُصنَّع القاعدة آلياً من حديد الزهر الرمادي (من النوع HT20-40). ويبلغ مستوى خشونة السطح العلوي Ra ≤ 6.3 ميكرومتر. أما الأسطح غير المُشغَّلة آلياً فهي مطلية بطبقة ملساء وخالية من آثار سيلان الطلاء الواضحة، مما يضمن متانة جيدة.

4. مسامير القياس

تُصنَّع مسامير القياس من الفولاذ المقاوم للصدأ أو النحاس. وأثناء عملية صب العينة، تبرز مسامير القياس بمقدار 10 مم ± 1 مم داخل ألواح نهاية القالب، وتُستخدم لقياس التغيرات في طول عينات اختبار الانكماش الناتج عن الجفاف.

5. قضبان الدمك القياسية

تشمل قضبان الدمك القياسية قضيباً مربع المقطع وقضيباً محززاً، وكلاهما مصنوع من المعدن.

قضيب الدمك مربع المقطع: تبلغ أبعاد سطح الدمك 23 مم × 23 مم، ويُستخدم لدمك عينات مونة الأسمنت.

قضيب الدمك المحزز: يُستخدم لدمك المونة على جانبي مسامير القياس، وذلك لتسهيل التشكيل السليم للعينة.

III. الاستخدام والصيانة

بعد كل اختبار، قم فوراً بإزالة أي بقايا لمونة الأسمنت أو ملوثات أخرى عن سطح القالب ونظفه جيداً. وبعد التنظيف، ضع كمية مناسبة من زيت الآلات على سطح القالب. احفظ القالب في بيئة جافة وجيدة التهوية للحفاظ على حالته التشغيلية الجيدة وإطالة عمره الافتراضي.

رابعاً. التطبيق

يُستخدم قالب اختبار انكماش الجفاف لملاط الأسمنت بشكل أساسي لإعداد عينات من ملاط الأسمنت المخصصة لاختبار انكماش الجفاف. وهو مناسب للاستخدام في مختبرات الأسمنت، ومختبرات اختبار مواد البناء، والمؤسسات البحثية، ومختبرات فحص الجودة، وغيرها من المرافق المعنية باختبارات الأسمنت والخرسانة.

يتيح هذا القالب، المكون من ثلاثة تجاويف، إعداد عينات متعددة في آن واحد، مما يساهم في تعزيز كفاءة الاختبار وضمان اتساق أبعاد العينات.

V. الميزات

1. تصميم يتألف من ثلاث حجرات لإعداد عينات متعددة بكفاءة.

2. الأبعاد القياسية للعينات: 25 مم × 25 مم × 280 مم.

3. تضمن المكونات المصنعة بدقة الحصول على أبعاد دقيقة للعينات وأداءً مستقراً لعملية القولبة.

4. تضمن فتحات تحديد مواقع مسامير القياس المحاذاة الصحيحة لهذه المسامير مع محور العينة.

5. يوفر الهيكل المتين المصنوع من الفولاذ والحديد المصبوب متانة ميكانيكية عالية وعمراً تشغيلياً طويلاً.

6. يتم توفير نوعين من قضبان الدك القياسية لضمان رصّ فعال لمونة الأسمنت أثناء إعداد العينات.
