تُعد خزانة الرطوبة المخصصة لاختبار انكماش الجفاف في المونة مناسبةً لإجراء اختبارات تهيئة العينات (من حيث درجة الحرارة والرطوبة) المصنوعة من أغشية العزل المائي، والأسمنت، والخرسانة الأسمنتية، وغيرها من مواد البناء.

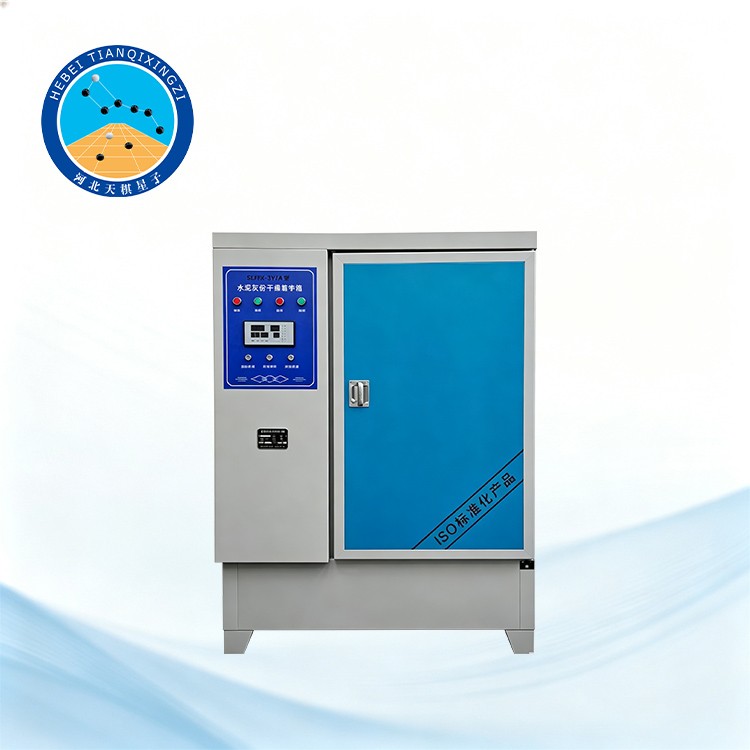

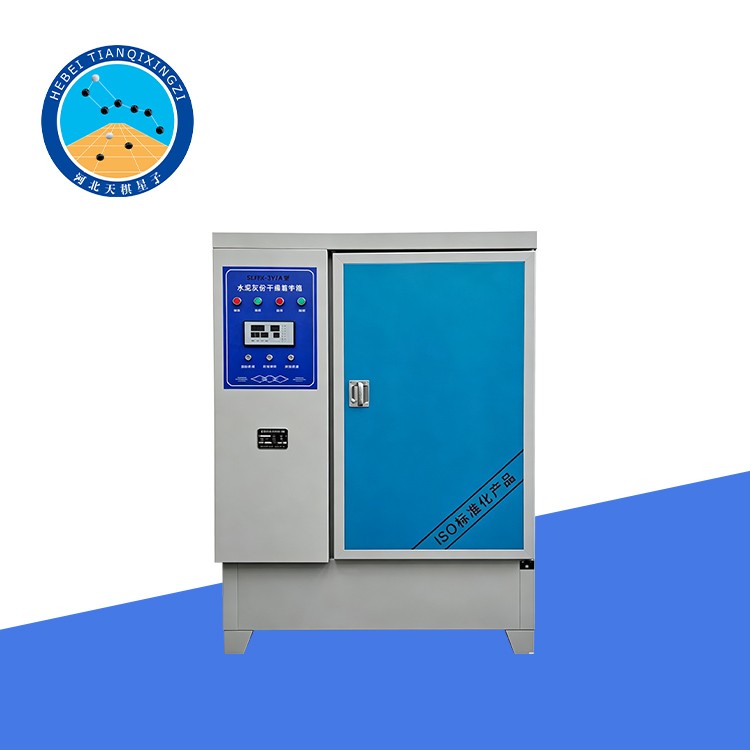

خزانة الرطوبة لاختبار انكماش المونة بالتجفيف

الطراز: TDYH-511A/511B

I. نظرة عامة على المنتج

تم تطوير وتصنيع خزانة الرطوبة المخصصة لاختبار انكماش الجفاف في الملاط وفقاً للمواصفة JTG E30-2005 (طرق اختبار الأسمنت والخرسانة لهندسة الطرق السريعة)، وتحديداً الاختبار رقم T 0511-2005 (طريقة اختبار انكماش الجفاف لملاط الأسمنت)، مع اعتماد المواصفة ASTM C596-23 كمعيار مرجعي.

تُستخدم هذه المعدات مع الأسمنت البورتلاندي، والأسمنت البورتلاندي العادي، وأسمنت الخبث البورتلاندي، وأسمنت الرماد المتطاير البورتلاندي، والأسمنت البورتلاندي المركب، وأسمنت الطرق البورتلاندي، وغيرها من أنواع الأسمنت المحددة للاستخدام مع طريقة الاختبار هذه.

استناداً إلى تصميم المعالجة الأصلي، أُجريت سلسلة من التحسينات على المظهر العام والهيكل الداخلي للمعدات؛ حيث تم إحكام غلق باب الخزانة باستخدام شرائط منع تسرب مغناطيسية، كما تم تزويدها بأنظمة للتبريد والترطيب وإزالة الرطوبة. وتتميز المعدات بتصميم جذاب، وتحكم دقيق في درجات الحرارة والرطوبة، وأداء موثوق.

II. المواصفات الفنية

1. نطاق التحكم في درجة الحرارة: 15–30 درجة مئوية

2. دقة قياس درجة الحرارة: ±1 درجة مئوية

3. نطاق التحكم في الرطوبة: 40–80% رطوبة نسبية

4. دقة التحكم في الرطوبة: ±5% رطوبة نسبية

5. دقة العرض (التمييز): ≤0.2 درجة مئوية

6. تجانس درجة الحرارة: ±1 درجة مئوية

7. قدرة التسخين: 1000 واط

8. قدرة التبريد: 200 واط

9. قدرة الترطيب: 35 واط

10. قدرة التبريد: 200 واط

11. قدرة إزالة الرطوبة: 90 واط

12. الأبعاد الكلية: 1135 مم × 645 مم × 1565 مم

13. الأبعاد الداخلية: 700 مم × 500 مم × 1200 مم

14. بيئة التشغيل: 0–35 درجة مئوية

15. الجهد الكهربائي: 220 فولت ±10 فولت

16. تردد التيار: 50 ±1 هرتز

III. مبدأ العمل والتركيب

3.1 الهيكل

تتكون الكابينة من طبقتين: خارجية وداخلية. صُنعت الكابينة الخارجية من ألواح فولاذية مدرفلة على البارد عالية الجودة، بينما تتكون الحجرة الداخلية من ألواح فولاذية مقاومة للصدأ (ستانلس ستيل) مستوردة ومقاومة للأحماض والقلويات، أو من ألواح بلاستيكية. أما الفواصل فهي مصنوعة من قطاعات سبائك الألومنيوم، مما يوفر مقاومة جيدة للتآكل.

صُممت الحجرة الداخلية في المقام الأول لأغراض التسخين والترطيب الإضافي. يعتمد نظام الترطيب بشكل أساسي على جهاز ترطيب يعمل بالموجات فوق الصوتية، مع استخدام أنبوب تسخين (مخصص للعمل في الأجواء الجافة) كعنصر تسخين مساعد. وتعمل وظائف التسخين والترطيب وتتبادل فيما بينها تلقائياً وفقاً لمتطلبات التحكم، كما يتم عرض درجات الحرارة والرطوبة داخل الكابينة رقمياً على جهاز التحكم.

3.2 مبدأ العمل

التحكم في درجة الحرارة: عندما تكون درجة الحرارة داخل الكابينة أقل من القيمة المحددة في وحدة التحكم، تُصدر الوحدة إشارة تسخين لتشغيل عنصر التسخين الكهربائي. وفي المقابل، عندما تتجاوز درجة الحرارة القيمة المحددة، تقوم وحدة التحكم بتشغيل نظام التبريد. وعندما تصل درجة الحرارة إلى المستوى المطلوب، تتوقف عملية التسخين أو التبريد تلقائياً.

التحكم في الرطوبة: يُستخدم جهاز ترطيب يعمل بالموجات فوق الصوتية لزيادة الرطوبة داخل الكابينة، مما يضمن تحقيق ظروف الاختبار المطلوبة. وتتم عمليات الترطيب وإزالة الرطوبة بشكل آلي بواسطة وحدة التحكم في درجة الحرارة والرطوبة؛ فعندما تصل الرطوبة النسبية إلى القيمة المطلوبة للاختبار، تُفعّل وحدة التحكم نظام الترطيب أو نظام إزالة الرطوبة حسب الحاجة. وبمجرد وصول الرطوبة إلى قيمة التفاوت المحددة، يتوقف النظام المعني عن العمل تلقائياً.

3.3 تعليمات استخدام وحدة التحكم الآلي في درجة الحرارة والرطوبة

1. نطاق قياس درجة الحرارة: 15–30 درجة مئوية

2. دقة قياس درجة الحرارة: ±1 درجة مئوية

3. نطاق قياس الرطوبة: 40–80% رطوبة نسبية

4. دقة قياس الرطوبة: ±5% من الرطوبة النسبية (RH)

5. ساعة تلقائية: مزود بوظيفة ساعة تلقائية

6. إعدادات التحكم الخارجي: يمكن ضبط معاملات التحكم من الخارج

7. مخرجات الطباعة الموقوتة: يمكن ضبط وقت الطباعة من الخارج لإجراء عملية الطباعة

8. بيئة التشغيل: درجة حرارة ≤50 درجة مئوية؛ رطوبة نسبية ≤85%
