تم تصميم مقارن طول انكماش مونة الأسمنت عند التجفيف لقياس التغيرات في طول عينات مونة الأسمنت أثناء اختبارات الانكماش عند التجفيف. وهو مناسب لاختبارات الأسمنت والمونة والخرسانة في المختبرات ومؤسسات البحث العلمي وتطبيقات مراقبة الجودة.

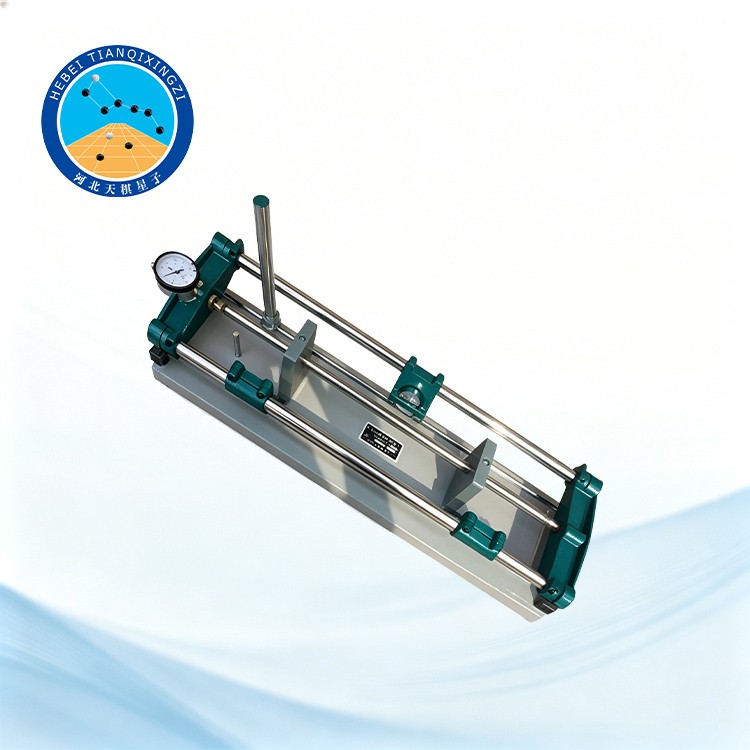

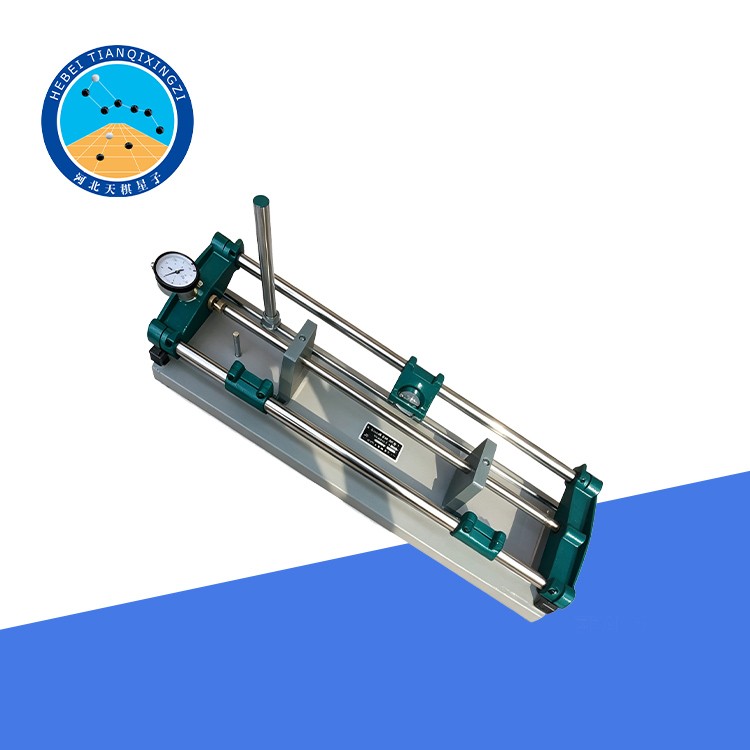

جهاز قياس الطول لانكماش مونة الأسمنت بالتجفيف

الطراز: سلسلة TD566

I. التطبيقات الرئيسية

تم تطوير وتصنيع جهاز اختبار انكماش الخرسانة عند التجفيف (مقارن أفقي للانكماش والتمدد) من قبل شركتنا وفقًا للمواصفة JTG E30-2005، طرق اختبار الأسمنت والخرسانة لهندسة الطرق، وتحديدًا T 0511-2005، طريقة اختبار انكماش مونة الأسمنت عند التجفيف.

يتوافق الجهاز مع متطلبات GBJ 82-85، مع الاسترشاد بالمواصفة ASTM C596-23. ويُستخدم بشكل رئيسي لتحديد التغيرات في الطول (الحجم) لعينات الخرسانة أثناء عملية التصلب تحت ظروف محددة من درجة الحرارة والرطوبة. ويوفر الجهاز بيانات موثوقة لمعاهد البحوث والمؤسسات التعليمية ومؤسسات التصميم وشركات البناء في مجالات البحث والتدريس ومراقبة الجودة واختبار خصائص الخرسانة

II. المواصفات الفنية

نطاق القياس: 534–545 مم

أبعاد العينة: 100×100×515 مم، 150×150×515 مم

الطول القياسي للقضيب: 540 ± 0.2 مم

نطاق مؤشر القرص: 0–10 مم

الأبعاد الكلية: 670×240×180 مم

الكتلة: 13 كجم

III. قوالب اختبار انكماش الخرسانة

(1) قالب اختبار الانكماش الناتج عن الجفاف للخرسانة (النموذج القياسي TDM-566A)

• الأبعاد: 100 مم × 100 مم × 400 مم

• المواد: متوفر بأربعة خيارات: الفولاذ بالكامل، أو الحديد الزهر، أو البلاستيك، أو مادة مركبة عالية القوة.

• الألواح الطرفية: يحتوي مركز كل لوح طرفي على فتحة مخصصة لتركيب مسامير القياس.

(2) قالب اختبار الانكماش الناتج عن الجفاف للخرسانة (طراز TDM-566B)

• الأبعاد: 100 مم × 100 مم × 515 مم؛ 150 مم × 150 مم × 515 مم

• المواد: متوفر بخيارين: مصنوع بالكامل من الفولاذ أو من الحديد الزهر.

• الألواح الطرفية: يحتوي مركز كل لوح طرفي على فتحة مخصصة لتركيب مسامير القياس.

رابعاً. الهيكل والوظائف

يتكون جهاز مقارنة انكماش وتمدد الخرسانة من قاعدة، وعمود تحديد موضع، وعمود قابل للضبط، ومؤشر قياس (ساعة قياس)، وقضيب مرجعي (معياري)، ومكونات أخرى.

1. القاعدة

القاعدة عبارة عن مكون هيكلي من الصلب يُستخدم لدعم وتثبيت عينات الخرسانة.

2. عمود تحديد الموضع

يُستخدم عمود تحديد الموضع لضبط موقع القضيب المرجعي ورأس القياس الأيسر لعينة الخرسانة في الاتجاهين الطولي والعرضي.

3. العمود القابل للضبط

يحتوي العمود القابل للضبط على ثلاث فتحات نافذة لتثبيت مؤشر القياس (الدايل)، بالإضافة إلى براغي تثبيت لضبط موضع المؤشر.

تقع فتحات التثبيت الثلاث على ارتفاعات 50 مم و75 مم و100 مم، على التوالي، فوق السطح المرجعي للقاعدة.

• تُستخدم الفتحة الواقعة على ارتفاع 50 مم فوق السطح المرجعي للقاعدة لقياس عينات خرسانية بأبعاد 100 × 100 × 515 مم.

• تُستخدم الفتحة الواقعة على ارتفاع 75 مم فوق السطح المرجعي للقاعدة لقياس عينات خرسانية بأبعاد 150 × 150 × 515 مم. ونظراً لأن القالب القياسي متوفر فقط بأبعاد 150 × 150 × 600 مم، يُنصح باستخدام قطعة حشو لتقصير القالب، وذلك لتقليل أبعاد العينة المُشكَّلة لتصبح 150 × 150 × 515 مم.

4. قضيب المعايرة (Standard Bar)

يعمل قضيب المعايرة بمثابة مرجع لطول الأداة.

يتم تركيب قضيب المعايرة على الحامل الخاص به قبل التسليم؛ لذا يُحظر فكه أو إعادة تركيبه بشكل عشوائي، إذ قد يؤثر ذلك على دقة ارتفاع مركز القضيب.

تشير العلامات (50 و75 و100) الموجودة على جانبي قضيب المعايرة إلى أنه عند وضع الموضع المقابل لتلك العلامة على السطح المرجعي للقاعدة، يكون ارتفاع مركز القضيب 50 مم أو 75 مم أو 100 مم، على التوالي.
