صُممت أداة اختبار الضغط لملاط الأسمنت لتحديد مقاومة الضغط لعينات ملاط الأسمنت. وتوفر هذه الأداة -المصممة بمقاس 40 × 40 مم- ثباتاً في وضع العينة ونقلاً موثوقاً للحمل، مما يجعلها مناسبة للاستخدام مع آلات اختبار الضغط في مختبرات الأسمنت ومواد البناء.

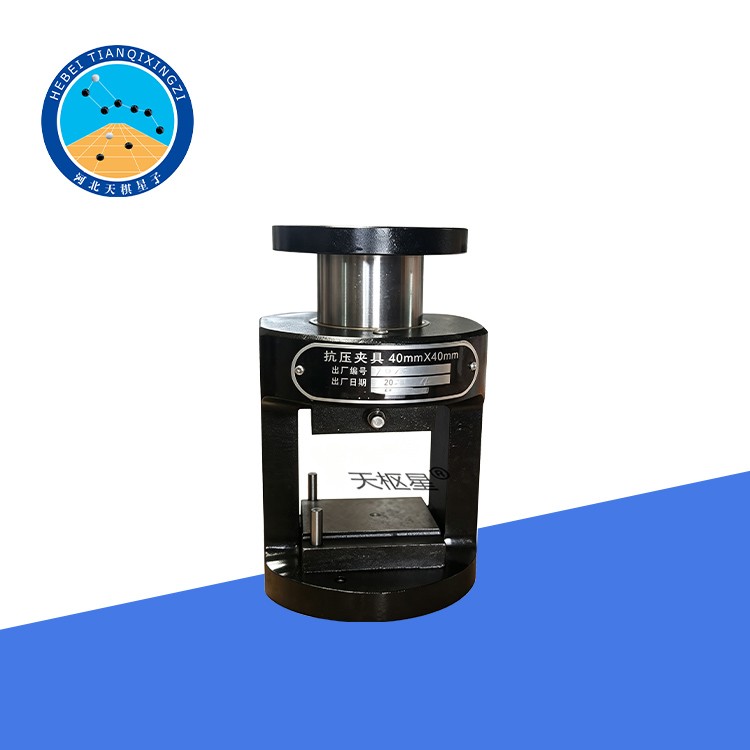

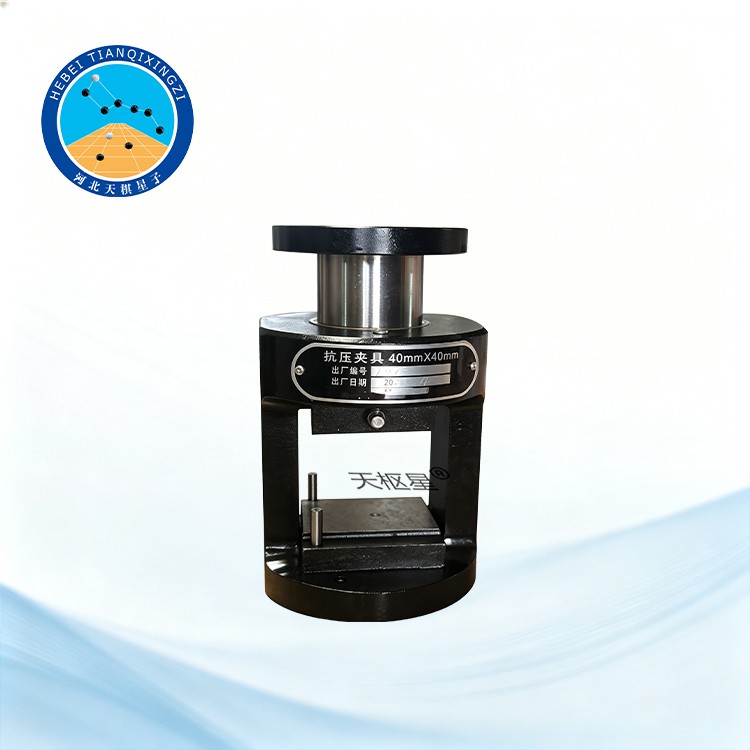

جهاز اختبار ضغط مونة الأسمنت

الطراز: TDJC683

I. مجالات استخدام المنتج

تتوافق أداة اختبار الضغط لملاط الأسمنت (بأبعاد 40 × 40 مم) مع متطلبات المواصفة JC/T 638-1997، وتُعد مكافئة للمواصفة ISO 679:1989(E)، القسم 4.2.8. وقد صُممت هذه الأداة لإجراء اختبارات مقاومة الضغط على عينات ملاط الأسمنت، وهي ملائمة للاستخدام مع آلات اختبار الضغط في مختبرات الأسمنت ومواد البناء.

II. المواصفات الفنية

1. طول لوحتي الضغط العلوية والسفلية: 40 ± 0.1 مم.

2. أبعاد التركيب: قطر 100 مم × ارتفاع 165 مم.

3. الوزن الإجمالي للتركيب: حوالي 5 كجم.

III. التشغيل والصيانة

تُعد أداة اختبار الضغط لملاط الأسمنت (بمقاس 40 × 40 مم) مناسبة للاستخدام مع أنواع مختلفة من آلات اختبار الضغط.

إجراءات التشغيل

1. وضع الأداة في مكانها

ضع الأداة على الصفيحة السفلية لآلة اختبار الضغط. استخدم فتحة التموضع بقطر 8 مم الموجودة أسفل الأداة لضبط موقعها وتوسيطها بشكل صحيح.

2. تنظيف أسطح التحميل

قبل إجراء الاختبار، يجب تنظيف أسطح التلامس الخاصة بألواح التحميل العلوية والسفلية جيداً لإزالة أي غبار أو بقايا أو ملوثات أخرى.

3. وضع العينة

ضع عينة مونة الأسمنت داخل وحدة التثبيت، بحيث يكون الجانب الأعرض من العينة مواجهاً لمسمار التحديد (3) لضمان المحاذاة الصحيحة.

4. ضبط الصفيحة العلوية

قم بخفض الصفيحة العلوية لآلة اختبار الضغط حتى تلامس المقعد الكروي العلوي (10) الخاص بأداة التثبيت. تأكد من محاذاة أسطح التحميل بشكل صحيح قبل تسليط الحمل.

5. تسليط الحمل وتسجيل النتيجة

سَلِّط حمل الضغط وفقاً لإجراء الاختبار المعتمد. وعند حدوث انهيار للعينة، سجّل قيمة الحمل المشار إليها على آلة اختبار الضغط بوحدة النيوتن (N).

6. حساب مقاومة الانضغاط

يمكن حساب مقاومة الانضغاط بقسمة حمل الانهيار المقاس على مساحة المقطع العرضي للعينة:

مساحة المقطع العرضي للعينة:

40 × 40 مم = 1600 مم²

مقاومة الانضغاط (ميجا باسكال) = حمل الانهيار (نيوتن) / 1600 (مم²)

يُعبَّر عن النتيجة المحسوبة بوحدة ميجا باسكال (MPa).

الصيانة:

بعد كل اختبار، أزِل فوراً أي بقايا لمونة الأسمنت من وحدة التثبيت ونظِّف أسطح التحميل. حافظ على وحدة التثبيت جافة ونظيفة أثناء التخزين. افحص بانتظام مسمار التحديد، والقاعدة الكروية، وغيرها من المكونات المتحركة أو الملامسة لضمان المحاذاة الصحيحة والتشغيل الموثوق.

رابعاً: ملاحظات خاصة بالطراز مقاس 40 × 40 مم

1. بمجرد التحقق من النموذج (بأبعاد 40 × 40 مم) واعتماده من قِبَل الجهة المختصة باختبار مواد البناء، يمكن استخدامه كأداة قياسية لاختبار الضغط لأغراض التحقق المقارن.

2. تتوفر عينات الاختبار القياسية كملحقات لأداة اختبار الضغط القياسية، ويمكن طلبها بشكل منفصل عند الرغبة.
