تم تصميم طاولة انسياب مونة الأسمنت للمختبر لتحديد سيولة مونة الأسمنت وفقًا لطرق الاختبار القياسية المعمول بها. وبفضل مسافة سقوط دقيقة واهتزاز مضبوط، توفر الطاولة قياسات موثوقة وقابلة للتكرار لقابلية انسياب المونة، مما يجعلها مناسبة لمختبرات الأسمنت ومواد البناء.

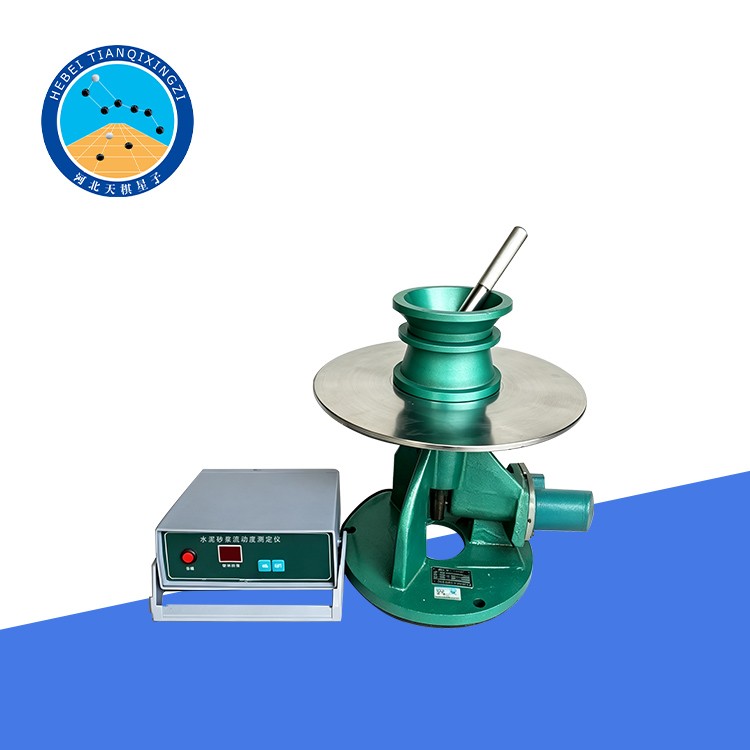

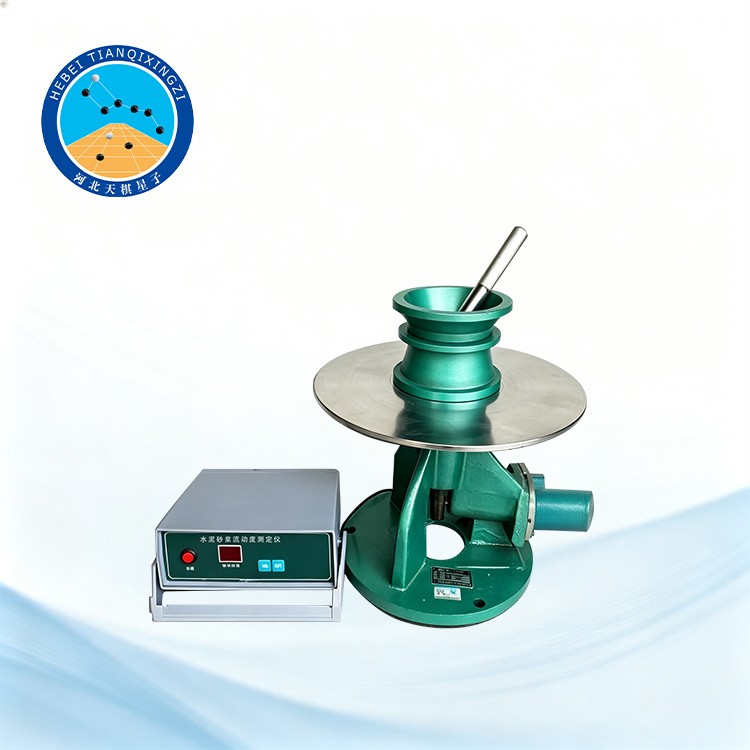

طاولة مختبرية لاختبار سيولة مونة الأسمنت

الطراز: TD507-2

I. نظرة عامة

صُممت طاولة اختبار انسيابية مونة الأسمنت (المخصصة للمختبرات) لتحديد مدى انسيابية مونة الأسمنت وفقاً للمعيار GB/T 2419-2005 (طريقة اختبار انسيابية مونة الأسمنت). وتُعد هذه الطاولة جهاز الاختبار المعتمد لهذه الطريقة، كما أنها تُستخدم على نطاق واسع في مختبرات الأسمنت ومواد البناء.

المعايير المرجعية:

GB/T 2419-2005 — طريقة اختبار انسيابية مونة الأسمنت

ASTM F2029 — طرق الاختبار القياسية لإعداد واختبار مواد التغليف المصنوعة من الورق والبلاستيك والمنتجات ذات الصلة

II. المواصفات الفنية الرئيسية

1. وحدة الاهتزاز:

الوزن الإجمالي: 4.35 كجم ± 0.15 كجم

مسافة السقوط الاهتزازي: 10 مم ± 0.2 مم

تردد الاهتزاز: 1 هرتز

عدد الاهتزازات: 25 دورة

2. مواصفات سطح الطاولة:

المادة: فولاذ مصبوب مع سطح عمل مطلي بالكروم الصلب

القطر: Φ300 مم ± 1 مم

III. التركيب والتشغيل التجريبي

1. يجب تأريض الجهاز بشكل صحيح وموثوق قبل التشغيل.

2. ثبّت الجهاز على القاعدة باستخدام براغي التمدد (expansion bolts).

3. يجب أن تكون قاعدة الجهاز مصنوعة من الخرسانة أو من الطوب والخرسانة، مع أبعاد موصى بها تبلغ تقريباً 400 مم × 400 مم × 690 مم (الطول × العرض × الارتفاع).

4. يُوصى بوضع رقائق مباعدة (shims) أو فواصل بين القاعدة وهيكل الجهاز؛ إذ يمكن ضبط استواء سطح الطاولة عن طريق تعديل سُمك هذه الرقائق.

5. بعد التركيب، يجب أن يكون سطح الطاولة مستوياً في اتجاهي القطر المتعامدين.

6. بعد تركيب طاولة الانسياب، يجب التحقق من أدائها باستخدام العينة القياسية للانسيابية (JBW01-1-1). فإذا وقعت قيمة الانسيابية المقاسة ضمن النطاق المسموح به مقارنةً بالقيمة المعتمدة للعينة القياسية، تُعتبر عملية التركيب وأداء تشغيل الطاولة مستوفيةً للمواصفات المطلوبة.

رابعاً. إجراءات التشغيل

تتم عملية تحضير عينات الاختبار وتعبئتها وفقاً للمتطلبات ذات الصلة في المواصفتين GB/T 2419-2005 وGB/T 17671-1999، أو بالرجوع إلى ملحق هذا الدليل.

قبل التشغيل، استخدم مقياس معايرة للتحقق من مسافة السقوط الناتجة عن الاهتزاز.

في حال عدم استخدام طاولة الاهتزاز (طاولة التدفق) لمدة 24 ساعة، يجب تشغيلها وهي فارغة (بدون عينة) لدورة كاملة تتضمن 25 سقطة قبل البدء بالاختبار.

خامساً - الصيانة

بعد الاستخدام، نظّف الجهاز جيداً وأزل أي بقايا لمونة الأسمنت من حوله. ضع كمية قليلة من زيت التشحيم الخفيف على كل من قضيب الدفع وسطح الطاولة وأسطح الحدبة (الكامة).

إذا لم يُستخدم الجهاز لفترة طويلة، فاحمهِ من الغبار واحفظ وحدة التحكم في صندوق التغليف الأصلي الخاص بها.

الملحق

تحضير مونة الأسمنت

يجب تحضير مونة الأسمنت وفقاً للمتطلبات ذات الصلة بالمواصفة GB/T 17671-1999، وذلك باستخدام نسبة خلط تبلغ 1 : 3 : 0.5 (أسمنت : رمل قياسي : ماء).

تحضير العينة وتعبئتها

1. تُعبأ مونة الأسمنت المخلوطة بسرعة في القالب المخروطي المبتور على طبقتين.

2. املأ الطبقة الأولى حتى ارتفاع يعادل ثلثي ارتفاع القالب المخروطي المبتور تقريباً. شق الملاط خمس مرات في كل من الاتجاهين المتعامدين باستخدام سكين، ثم ادمكه بانتظام 15 مرة باستخدام قضيب الدمك، مع الانتقال من الحافة نحو المركز.

3. املأ الطبقة الثانية حتى يعلو مستوى الملاط حافة القالب المخروطي المبتور بمقدار 20 مم تقريباً. وبنفس الطريقة، شق السطح خمس مرات في كل من الاتجاهين المتعامدين باستخدام سكين، ثم ادمكه بانتظام 10 مرات باستخدام قضيب الدمك، مع الانتقال من الحافة نحو المركز.

4. يجب أن تكون قوة الدمك كافية فقط لضمان ملء الملاط للقالب المخروطي المبتور بالكامل. وينبغي أن يبلغ عمق الدمك حوالي نصف ارتفاع الطبقة الأولى، في حين يجب ألا يتجاوز عمق الدمك في الطبقة الثانية سطح الطبقة السفلية المدموكة.

5. يجب أن يلتزم تسلسل الدمك بما ورد في البند 6.3 من المواصفة GB/T 2419-2005 (طريقة اختبار سيولة ملاط الأسمنت).

اختبار طاولة الانسياب

بعد الانتهاء من عملية الدمك، أزِل طوق القالب. أمسك السكين بزاوية مائلة، وأزِل المونة الزائدة البارزة فوق قمة القالب المخروطي المبتور بحركتين تبدآن من المركز باتجاه الحافة، مع الحفاظ على وضع السكين بشكل أفقي تقريباً. أزِل أي مونة تكون قد سقطت على سطح الطاولة.

ارفع القالب المخروطي المبتور بحذر وبشكل عمودي إلى الأعلى، وأزِله عن عينة المونة.

اضغط فوراً على زر "START" (بدء التشغيل) الموجود على جهاز العد لتشغيل طاولة الانسياب؛ حيث يجب أن تُتمَّ الطاولة دورةً واحدةً تتضمن 25 سقطة.

بعد اكتمال السقطات الخمس والعشرين، استخدم قَدَمَةً (مقياساً) بمدى 300 مم لقياس قطر انتشار الملاط في اتجاهين متعامدين. احسب متوسط القيمة، وقرِّبه إلى أقرب مليمتر صحيح، ثم عبِّر عن النتيجة بوحدة المليمتر.

يُعبِّر متوسط القطر عن سيولة مونة الأسمنت.

يجب إتمام الاختبار بالكامل - بدءاً من إضافة الماء إلى مونة الأسمنت وحتى الانتهاء من قياس قطر الانتشار - في غضون 6 دقائق.
