صُممت آلة الاختبار الرقمية لقياس مقاومة الملاط الأسمنتي للضغط لتحديد مقاومة الانحناء والضغط لعينات الملاط الأسمنتي. وبفضل ما تتمتع به من تحكم إلكتروني دقيق وقدرة موثوقة على قياس القوة، تُعد هذه الآلة مناسبة للاستخدام في مصانع الأسمنت، ومختبرات مواد البناء، والمؤسسات البحثية، وتطبيقات مراقبة الجودة.

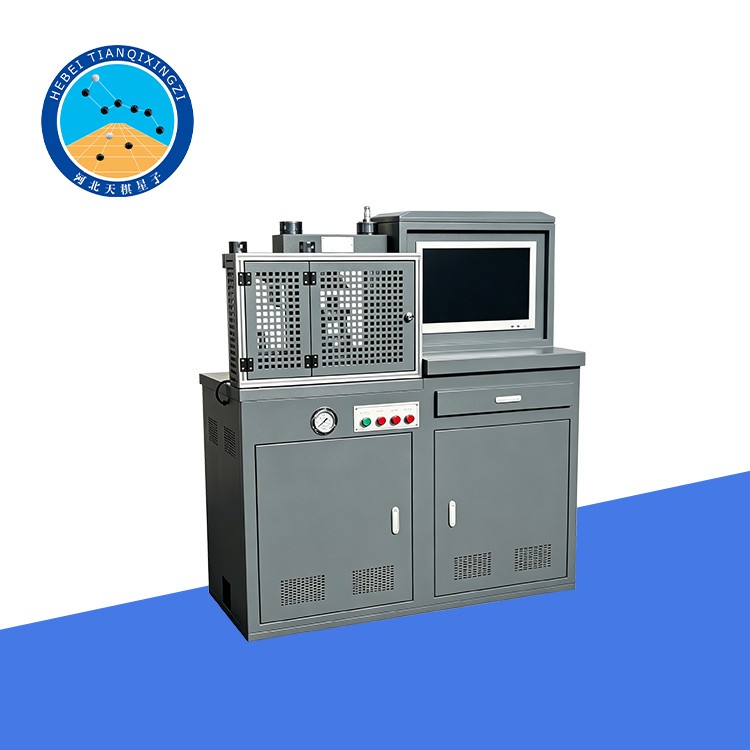

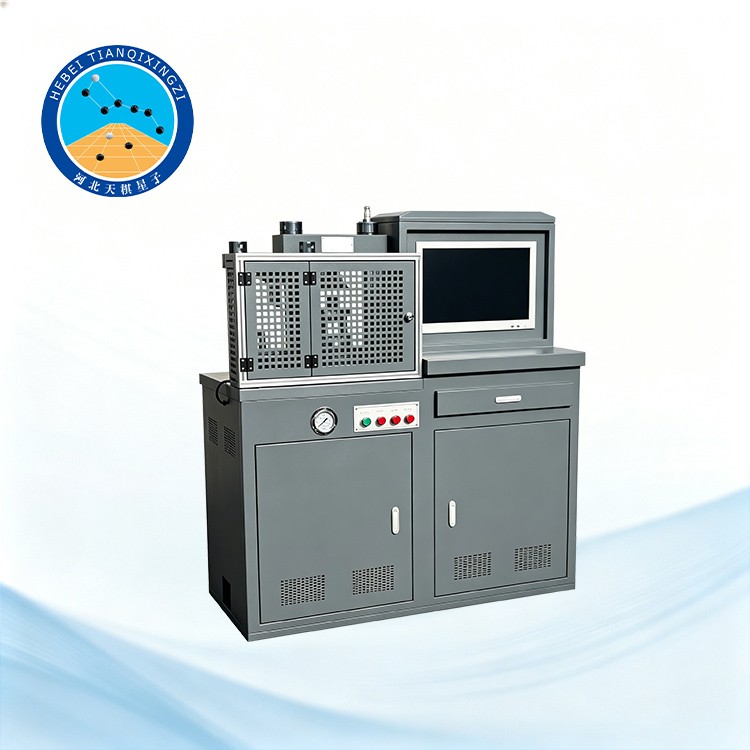

آلة رقمية لاختبار ضغط مونة الأسمنت

الطراز: TDYE-300S

I. ظروف التشغيل

1. درجة الحرارة المحيطة: 0–40 درجة مئوية

2. الرطوبة النسبية: ≤90%

3. مصدر الطاقة: 220 فولت ±10%، 50 هرتز

4. معايير السلامة: متوافق مع متطلبات المواصفة GB/T 2611-2022

II. الوظائف والمكونات

1. وظيفة الجهاز:

صُمم الجهاز بشكل أساسي لتحديد مقاومة الانحناء ومقاومة الانضغاط لعينات مونة الأسمنت. وهو يمتثل لمتطلبات المواصفة JC/T 960-2022 (آلة اختبار الانضغاط الأوتوماتيكية لمقاومة مونة الأسمنت)، مع مراعاة المواصفتين ISO 679:2009 و EN 196-1:2016.

2. المكونات الرئيسية:

1 × وحدة الاختبار الرئيسية

1 × وحدة تحكم مزودة بشاشة تعمل باللمس مقاس 17 بوصة

1 × وحدة إخراج البيانات

2 × تجهيزات اختبار الانحناء

2 × تجهيزات اختبار الانضغاط

3. وحدة التحكم:

شاشة تعمل باللمس مقاس 17 بوصة

معالج J1800

ذاكرة وصول عشوائي (RAM) سعة 4 جيجابايت + مساحة تخزين 128 جيجابايت

منفذا إيثرنت (Ethernet) + منفذا تسلسليان (Serial ports)

4. وحدة المخرجات:

مجهزة بوظائف الطباعة والنسخ والمسح الضوئي. تدعم طابعة الليزر الطباعة التلقائية على الوجهين، بالإضافة إلى الطباعة السلكية واللاسلكية، وتنتج مخرجات باللونين الأبيض والأسود.

5. تجهيزات الاختبار:

تتضمن تجهيزتين لاختبار الانحناء وتجهيزتين لاختبار الضغط، بما يتوافق مع متطلبات المعيار GB/T 17671-2021.

III. المواصفات الفنية

1. قوة الاختبار:

الضغط: ≥300 كيلو نيوتن

الانحناء: ≥10 كيلو نيوتن

2. فئة دقة آلة الاختبار: 0.5

3. نطاق قياس القوة: 2% – 100% من كامل النطاق (FS)

4. الخطأ النسبي لقوة الاختبار المُشار إليها: ±0.5%

5. معدل التحميل:

الضغط: 0.1–25 كيلو نيوتن/ثانية

الانحناء: ≥50 نيوتن/ثانية

6. نسبة الخطأ في معدل التحميل: ±5%

7. المسافة بين لوحي التحميل العلوي والسفلي:

الضغط: 0–260 مم

الانحناء: 0–200 مم

8. أبعاد لوحة التحميل:

الاختبار بالضغط: Φ200 مم ±5 مم

الاختبار بالانحناء: 80 مم ±5 مم × 150 مم ±5 مم

9. الشوط:

الاختبار بالضغط: ≥100 مم

الاختبار بالانحناء: ≥80 مم

10. وضع التحكم: إلكتروني

11. قدرة المحرك: ≥0.75 كيلوواط

12. وزن الماكينة الرئيسية: حوالي 500 كجم

رابعاً. البنية الرئيسية ومبدأ العمل

تتكون آلة الاختبار بشكل أساسي من هيكل الآلة، ونظام تحكم هيدروليكي يعتمد تقنية PID، ونظام قياس وعرض وطباعة يعتمد على الحاسوب المصغر، بالإضافة إلى النظام الكهربائي.

1. هيكل الآلة

يُعد هيكل الآلة وحدة متكاملة تتكون من قاعدة، وعارضة عرضية (crosshead)، ودعامات، وعمودين. وتُثبَّت أسطوانة التشغيل في القاعدة، حيث يبلغ الحد الأقصى لشوط المكبس نحو الأعلى 80 مم. كما تم تركيب غطاء واقٍ من الغبار على المكبس لمنع دخول الأتربة إلى الأسطوانة أثناء حركة المكبس للأعلى.

وقد جُهِّزت كل من أسطوانة التشغيل والمكبس بنظام منع تسرب (إحكام) مركب، مع توفير فتحة مخصصة لتصريف فائض الزيت في الجدار الداخلي للأسطوانة. ويساهم هذا التصميم في تقليل الاحتكاك بين أسطوانة التشغيل والمكبس إلى أدنى حد، مما يساعد بدوره في ضمان دقة آلة الاختبار.

تساعد العلامة الدائرية (بقطر 100 مم) الموجودة على الصفيحة السفلية المُشغِّلَ في تحديد المركز عند وضع العينة وتجهيزة الضغط.

2. نظام التشغيل الهيدروليكي

تتكون وحدة التحكم الهيدروليكية بشكل أساسي من خزان زيت، ومضخة زيت، ومرشح زيت، ومجموعة صمامات تناسبية، وصمام رباعي الاتجاهات ثنائي الوضع، وصمام أمان؛ وجميع هذه المكونات مثبتة على هيكل الآلة.

تُعد مضخة الزيت من نوع المضخات ذات الأعمدة المباشرة والمزودة بخمسة مكابس غاطسة (plungers). وأثناء عملية التحميل، يتحكم الصمام التناسبي في ضغط الأسطوانة الهيدروليكية ومعدل التحميل لضمان تطبيق القوة بشكل مستقر ودقيق.

3. نظام قياس القوة

تستخدم الآلة خلية حمل (load cell) عالية الدقة بنسبة ±0.05%. وتُضخَّم إشارة المستشعر عبر بطاقة PCI وبطاقة التضخيم، وتُستخدم إشارة التحكم الناتجة لتنظيم الصمام التناسبي أثناء مرحلة التحميل، والصمام رباعي الاتجاهات ثنائي الوضع أثناء مرحلة التفريغ.
