تم تصميم تجهيزة اختبار مقاومة مونة الأسمنت للانحناء لإجراء اختبارات مقاومة الانحناء لعينات مونة الأسمنت مقاس 40 × 40 × 160 مم. وهي مناسبة للاستخدام مع آلات اختبار الضغط، وتوفر تثبيتًا مستقرًا ودقيقًا للعينات، مما يضمن نتائج موثوقة لاختبارات مقاومة مونة الأسمنت في مختبرات الأسمنت ومواد البناء.

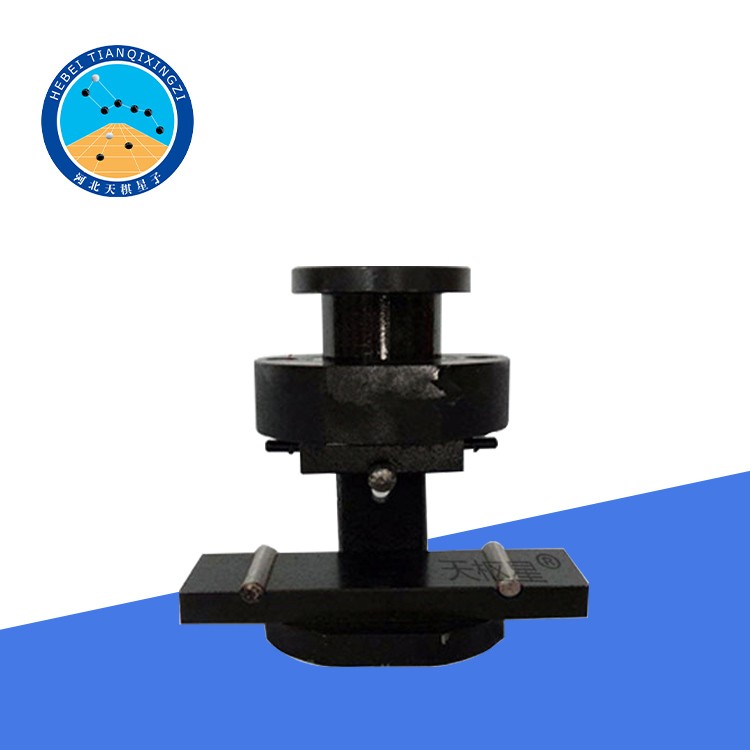

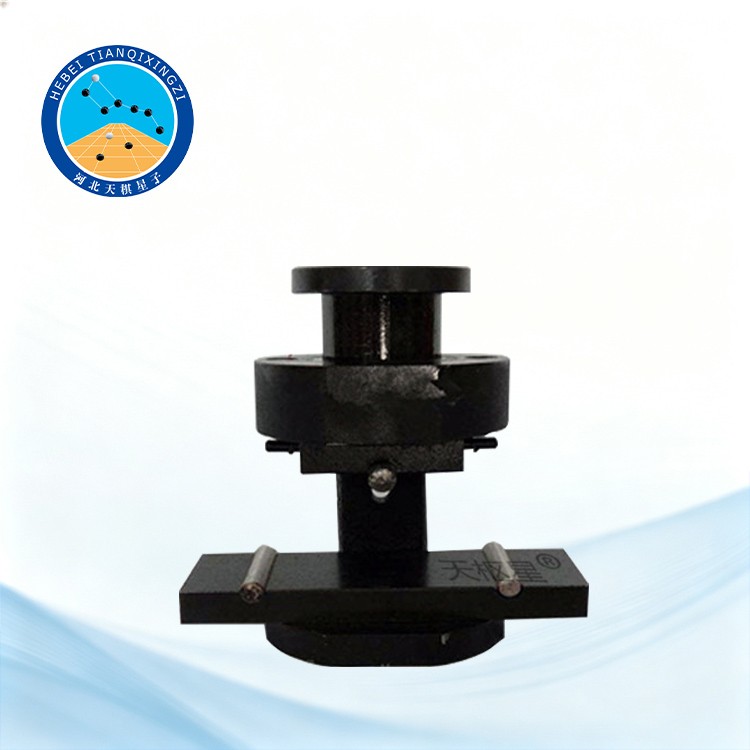

جهاز اختبار مقاومة الانحناء لمونة الأسمنت

الموديل: TDJC724-J

أولاً: مقدمة عن المنتج

تم تصميم تجهيزة اختبار مقاومة مونة الأسمنت للانحناء مقاس 40 × 40 × 160 مم لتحديد مقاومة عينات مونة الأسمنت للانحناء. وهي تتوافق مع متطلبات المعيارين JC/T 683-1997 وGB/T 17671-1999، ومناسبة للاستخدام مع مختلف أنواع آلات اختبار الضغط في مختبرات الأسمنت ومواد البناء.

توفر التجهيزة حلاً عمليًا وموثوقًا لاختبار عينات مونة الأسمنت، وهي مناسبة لاختبارات مقاومة الأسمنت الروتينية ولأغراض مراقبة الجودة في المختبر.

المعايير المرجعية: ISO 679:2009, EN 196-1:2016, ASTM C348-21

ثانياً: طريقة التشغيل

أثناء التشغيل، ضع أداة التثبيت على اللوح السفلي لجهاز اختبار الضغط، وثبّتها باستخدام فتحة التثبيت بقطر 8 مم الموجودة أسفلها. نظّف سطحي اللوحين العلوي والسفلي قبل الاختبار.

ضع عينة ملاط الأسمنت في أداة التثبيت، بحيث يكون جانبها الأعرض ملاصقًا لدبوس التثبيت. اضبط اللوح العلوي لجهاز اختبار الضغط حتى يلامس المقعد الكروي العلوي لأداة التثبيت. ثمّ طبّق الحمل.

عند سحق العينة، سجّل الحمل المُشار إليه على جهاز اختبار الضغط بوحدة نيوتن. يمكن حساب مقاومة الضغط بقسمة الحمل المقاس على مساحة المقطع العرضي للعينة:

40 × 40 مم = 1600 مم²

تُعبّر مقاومة الضغط الناتجة بوحدة ميجا باسكال.

ثالثًا: المعايير الفنية

أبعاد العينة: 40 × 40 × 160 مم

طول لوح التحميل العلوي والسفلي: 40 ± 0.1 مم

قطر بكرة التحميل: 10 مم

المسافة بين بكرات الدعم السفلية: 100 مم

الوزن الصافي: حوالي 6 كجم

رابعاً: خصائص الأداء

1. هيكل التثبيت المتين:

يتميز جهاز التثبيت بهيكل متين. تُثبّت صفيحة التحميل السفلية بإحكام في الفتحة الموجودة أسفل هيكل التثبيت، وتُستخدم لدعم عينة ملاط الأسمنت أثناء الاختبار.

2. دبابيس تحديد موضع العينة:

يُثبّت دبوسان لتحديد موضع العينة على صفيحة التحميل السفلية لضمان دقة وثبات وضع عينة ملاط الأسمنت.

3. لوحة التحميل العلوية ذاتية الضبط:

يتم تثبيت جلبة بإحكام في الفتحة العلوية لجسم الجهاز. يوجد داخل الجلبة مقعد كروي علوي يتحرك بحرية في الاتجاه المحوري ويدور داخل الفتحة. تتصل لوحة التحميل العلوية بجسم الجهاز بواسطة مسمار تعليق زنبركي، وزنبك شد، وصامولة، ومسمار أسطواني ذي رأس كروي، وهي معلقة على سطح المقعد الكروي العلوي. يُمكّن هذا التصميم لوحة التحميل العلوية من ضبط زاويتها تلقائيًا عندما لا يكون السطحان العلوي والسفلي للعينة متوازيين تمامًا، مما يضمن تلامسًا وثيقًا ومتجانسًا بين لوحة التحميل العلوية والعينة. يوجد مسمار توجيه مثبت على أحد جانبي لوحة التحميل العلوية، ويُدخل في الفتحة الطولية في منتصف جسم الجهاز، لمنع دوران لوحة التحميل العلوية أفقيًا.

٤. إعادة الضبط التلقائي:

أثناء التحميل، يتحرك المقعد الكروي العلوي للأسفل بفعل القوة المطبقة، مما يجعل لوحة التحميل العلوية تلامس السطح العلوي للعينة بشكل وثيق. بعد إزالة الحمل، تعود لوحة التحميل العلوية تلقائيًا إلى وضعها الأصلي بفعل نابض الشد.

خامساً: الاحتياطات

بعد الاستخدام، قم بإزالة أي بقايا من العينة من الجهاز فوراً. ضع زيت التشحيم على جميع الأجزاء المتحركة وزيت مانع الصدأ على جميع الأسطح المصقولة المكشوفة لمنع التآكل وضمان التشغيل السليم وعمر الخدمة.

سادساً: الهيكل والمكونات

يتكون جهاز اختبار مقاومة الانحناء لمونة الأسمنت بشكل أساسي من قاعدة سفلية، وقاعدة علوية، وبكرات تحميل قياسية، وقضيبين للضغط العلوي والسفلي لاختبار الكسر. تُثبّت القاعدة السفلية على مكبس جهاز اختبار الضغط باستخدام دبابيس تثبيت وحلقات. أما القاعدة العلوية، فتُثبّت على رأس جهاز الاختبار بواسطة الدعامة العلوية، ودبوس ماسي الشكل، ودبابيس التثبيت الموجودة على جهاز الاختبار، ومسمارين سداسيين الرأس.
