صُمم جهاز اختبار قيمة الميثيلين الأزرق للركام الناعم لتحديد قيمة الميثيلين الأزرق (MBV) للركام الناعم وتقييم محتوى المعادن الطينية والجسيمات الدقيقة الضارة. يُستخدم على نطاق واسع في مختبرات الطرق السريعة والإنشاءات واختبار الركام لتقييم نظافة الركام وجودته. يتوافق الجهاز مع معيار JTG E42 T0349، بالرجوع إلى معيار EN 933-9، مما يوفر نتائج اختبار دقيقة وموثوقة لتقييم أداء الركام الناعم.

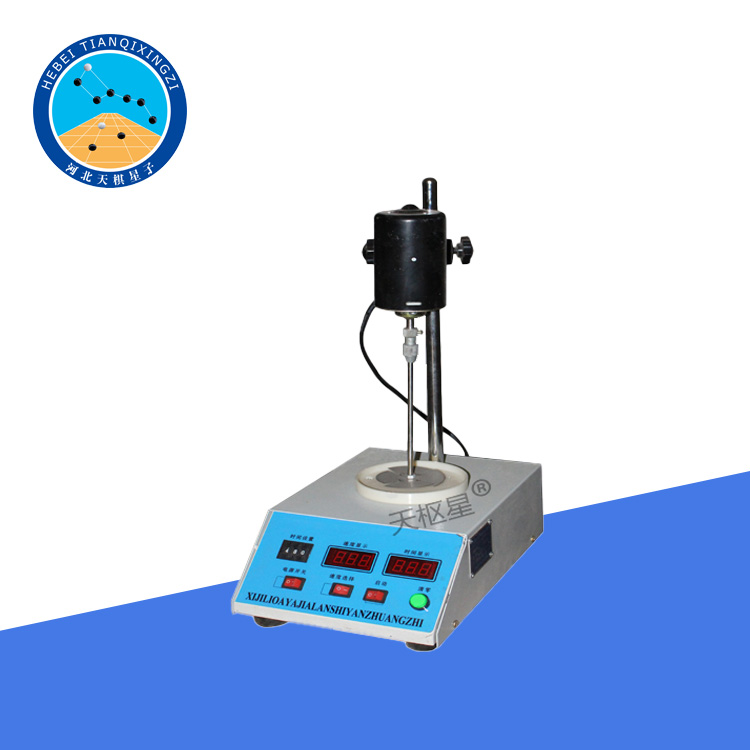

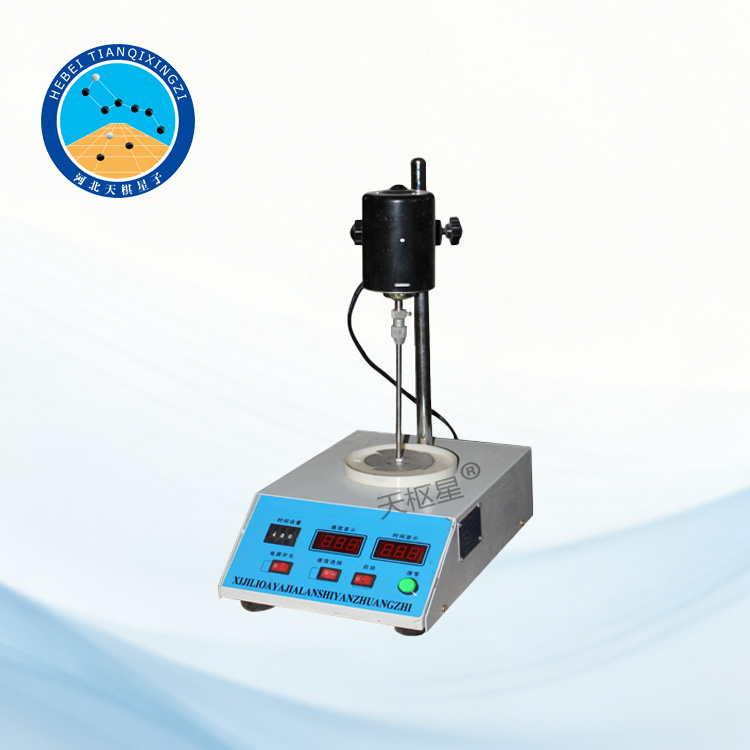

جهاز اختبار قيمة أزرق الميثيلين للركام الناعم

الموديل: TD349-1

أولاً: مقدمة عن المنتج

هذا الجهاز عبارة عن جهاز اختبار متخصص مصمم وفقًا لمعيار وزارة النقل T0349-2005 - اختبار الميثيلين الأزرق للركام الناعم، بالرجوع إلى المعيار الأوروبي EN 933-9. ويعتمد الجهاز على تقنيات متقدمة لتحويل التردد والتحكم الرقمي لتحسين دقة الاختبار وكفاءته. وهو جهاز أساسي للاختبارات المعملية.

تُستخدم هذه الطريقة لتحديد وجود المعادن الطينية القابلة للتمدد في الركام الناعم وقياس محتواها. ويمكن تقييم نظافة الركام من خلال قيمة أزرق الميثيلين (MBV).

ثانياً: نطاق التطبيق

تنطبق هذه الطريقة على الركام الناعم الذي يقل حجم حبيباته عن 2.36 مم أو 0.15 مم، كما يمكن استخدامها لفحص جودة الحشو المعدني.

عندما تكون نسبة مرور الجسيمات الأصغر من 0.075 مم في الركام الناعم أقل من 3٪، يمكن الاستغناء عن هذا الاختبار، ويمكن اعتبار المادة مستوفية للمتطلبات.

ثالثًا: المعايير الفنية

جهد مصدر الطاقة: 220 فولت

السرعة القصوى للدوران: 600 دورة/دقيقة ± 10 دورة/دقيقة

السرعة الدنيا للدوران: 400 دورة/دقيقة ± 10 دورة/دقيقة

قطر المروحة: 75 مم ± 10 مم

عدد المراوح: 4 قطع

سعة الكأس الزجاجي: 1000 مل

قطر المروحة: 75 مم ± 10 مم

رابعاً: إجراء اختبار الركام الناعم باستخدام جهاز اختبار الميثيلين الأزرق

1. ضبط الوقت:

شغّل مصدر الطاقة، ثم اضغط أولًا على مفتاح الترميز «ضبط الوقت». ستعرض شاشة الوقت ثلاثة أرقام. الحد الأقصى لوقت الضبط هو 999 ثانية.

على سبيل المثال، إذا تم ضبط وقت الخلط على 8 دقائق، اضبط مفتاح الترميز على 480. بعد الخلط لمدة 8 دقائق، سيتوقف الجهاز تلقائيًا.

إذا كانت هناك حاجة إلى خلط إضافي لمدة 4 دقائق، اضبط مفتاح الترميز على 240 واضغط على مفتاح إعادة الضبط. سيستأنف الجهاز التشغيل ويتوقف تلقائيًا بعد الخلط لمدة 4 دقائق.

بعد اكتمال كل دورة خلط، سيصدر الجهاز تلقائيًا إنذارًا صوتيًا بواسطة الجرس.

2. ضبط السرعة:

بعد تشغيل الجهاز، حرّك مفتاح «اختيار السرعة» لتحديد سرعة الدوران المطلوبة. يمكن التبديل بين سرعتي 600 دورة/دقيقة و400 دورة/دقيقة.

3. تشغيل الجهاز:

بعد الانتهاء من ضبط الوقت والسرعة، اضغط على مفتاح التشغيل لبدء عملية الخلط. إذا توقفت عملية الخلط أثناء التشغيل، اضغط على مفتاح التشغيل مرة أخرى لاستئناف التشغيل.

V. تحديد قدرة امتزاز أزرق الميثيلين

(1) ضع ورق الترشيح بشكل أفقي على الجزء العلوي من كأس زجاجي مفتوح، مع التأكد من عدم ملامسته لأي أجسام أخرى.

(2) بعد إضافة محلول أزرق الميثيلين إلى معلق الركام الناعم وتقليبه بسرعة 400 دورة/دقيقة ± 40 دورة/دقيقة لمدة دقيقة واحدة، أجرِ اختبار الهالة اللونية الأول على ورق الترشيح.

استخدم قضيبًا زجاجيًا لأخذ قطرة من المعلق وضعها على ورق الترشيح. يجب أن تُشكّل القطرة بقعة دائرية على ورق الترشيح، مع وجود رواسب الركام في المركز. يجب أن تكون كمية المعلق كافية لتكوين بقعة رواسب بقطر 8 مم إلى 12 مم. ويجب أن تحيط بالرواسب حلقة من الماء الشفاف عديم اللون.

عندما تظهر هالة زرقاء فاتحة بعرض يقارب 1 مم حول حافة الرواسب، تُعتبر نتيجة الاختبار إيجابية.

(3) إذا لم تظهر هالة لونية حول الرواسب بعد الإضافة الأولى لـ 5 مل من محلول أزرق الميثيلين، فأضف 5 مل أخرى من محلول أزرق الميثيلين إلى المعلق واستمر في التقليب لمدة دقيقة واحدة. ثم استخدم قضيبًا زجاجيًا لأخذ قطرة من المعلق وضعها على ورق الترشيح لإجراء اختبار الهالة اللونية الثاني. إذا لم تظهر هالة لونية حول الرواسب، كرر الإجراء المذكور أعلاه حتى تتشكل هالة زرقاء فاتحة ثابتة بعرض يقارب 1 مم حول الرواسب.

(4) توقف عن إضافة محلول أزرق الميثيلين، ولكن استمر في تقليب المعلق. أجرِ اختبار الهالة اللونية مرة واحدة كل دقيقة واحدة. إذا اختفت الهالة خلال الدقائق الأربع الأولى، فأضف 5 مل أخرى من محلول أزرق الميثيلين. وإذا اختفت الهالة في الدقيقة الخامسة، فأضف 2 مل أخرى من محلول أزرق الميثيلين. في كلتا الحالتين، استمر في التقليب وإجراء اختبار الهالة اللونية حتى تظل الهالة ظاهرة لمدة 5 دقائق.

(5) سجّل الحجم الإجمالي لمحلول أزرق الميثيلين المضاف عند بقاء الهالة اللونية ظاهرة لمدة 5 دقائق، بدقة 1 مل.
