تُعد قيمة سحق الركام مؤشرًا مهمًا لتقييم قوة ومتانة الركام. ويمكن للركام الناعم الذي يتمتع بمقاومة مناسبة للسحق أن يحسن من استقرار الخرسانة والخلطات الإسفلتية، وقدرتها على تحمل الأحمال، وأداء الخدمة على المدى الطويل.

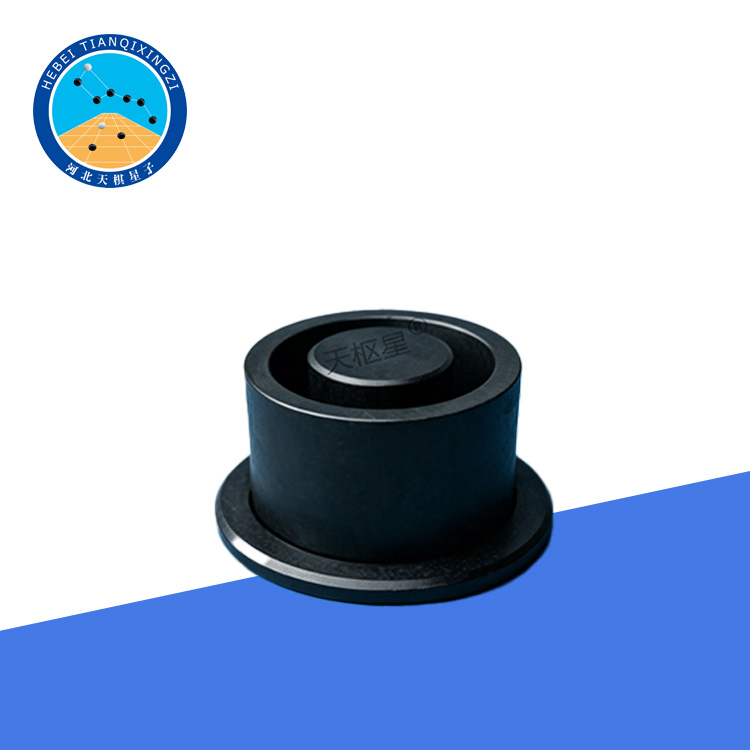

جهاز اختبار قيمة سحق الركام الناعم

الموديل: TD0350-1

أولاً: مقدمة عن المنتج

يُستخدم جهاز اختبار قيمة سحق الركام الناعم (المعروف أيضًا باسم جهاز اختبار قيمة سحق الرمل، أو جهاز اختبار مؤشر قيمة سحق الركام الناعم، أو جهاز اختبار سحق الرمل) بشكل رئيسي لتحديد قيمة سحق الركام، بما في ذلك الحجر المسحوق، وجزيئات الرمل، وغيرها من ركام الخرسانة، وذلك لتقييم مقاومتها للسحق تحت تأثير أحمال الضغط.

ثانياً: المعايير المرجعية أو المعايير المطبقة

GB/T 14685 — الحصى والحجر المكسر المستخدمان في البناء

JTG E42-2005 — طرق اختبار الركام للهندسة الطرقية

GB/T 14684 — الرمل المستخدم في البناء

BS 812-110 — اختبار الركام — طرق تحديد قيمة سحق الركام (ACV)

BS 812-111 — اختبار الركام — طرق تحديد قيمة الغرامات بنسبة عشرة بالمائة (TFV)

IS 2386 (Part IV) — طرق اختبار الركام المستخدم للخرسانة — الخصائص الميكانيكية

ثالثًا: المعايير الفنية

1. القطر الداخلي لأسطوانة الضغط: 77 مم

2. ارتفاع أسطوانة الضغط: 70 مم

3. قطر مكبس الضغط: 76 مم

4. الوزن الصافي: 3.6 كجم

رابعاً: إجراء الاختبار

١. ضع القالب الأسطواني على القاعدة لتشكيل مجموعة الضغط. ضع حوالي ٣٠٠ غرام من عينة رمل أحادية الدرجة في القالب، مع التأكد من أن ارتفاع العينة فوق القاعدة حوالي ٥٠ ملم.

٢. سوِّ سطح العينة داخل القالب الفولاذي. ضع مكبس التحميل في الأسطوانة وأدره دورة كاملة لضمان تلامسه بشكل متساوٍ مع العينة.

٣. ضع قالب الضغط المحمّل بالعينة على لوحة دعم جهاز اختبار الضغط. قم بمحاذاته مع مركز لوحة التحميل، ثم شغّل الجهاز وطبّق الحمل بمعدل ٥٠٠ نيوتن/ثانية. عندما يصل الحمل إلى ٢٥ كيلو نيوتن، حافظ على الحمل لمدة ٥ ثوانٍ، ثم خفّضه بنفس المعدل.

٤. أزل قالب الضغط، وأخرج مكبس التحميل، وأفرغ العينة المضغوطة، ووزن كتلتها (م₀). ثم انخل العينة باستخدام المنخل ذي الحد الأدنى المناسب لنطاق حجم الجسيمات (على سبيل المثال، إذا كان نطاق حجم جسيمات عينة الرمل الاسمي من ٥.٠ مم إلى ٢.٥ مم، فإن المنخل ذي الحد الأدنى هو منخل ذو ثقوب مربعة بحجم ٢.٥٠ مم). زن كتلة المادة المتبقية على المنخل (م₁).

خامساً: مبدأ العمل

يُحدد جهاز اختبار مقاومة التكسير للركام الناعم مدى مقاومة التكسير للركام الناعم عن طريق تطبيق حمل ضغط محدد على كمية مُقاسة من عينة الركام، وتقييم نسبة الجزيئات المتكسرة بعد التحميل.

أثناء الاختبار، توضع عينة الركام الناعم في أسطوانة الضغط وتُعرَّض لحمل قياسي بواسطة مكبس الضغط. بعد الضغط، تُغربل العينة باستخدام منخل مُحدد، وتُحسب قيمة التكسير بناءً على نسبة الجزيئات المتكسرة التي تمر عبر المنخل. تشير قيمة التكسير المنخفضة إلى مقاومة أفضل للتكسير وقوة ركام أعلى.

خامساً: مبدأ العمل

يُحدد جهاز اختبار مقاومة التكسير للركام الناعم مدى مقاومة التكسير للركام الناعم عن طريق تطبيق حمل ضغط محدد على كمية مُقاسة من عينة الركام، وتقييم نسبة الجزيئات المتكسرة بعد التحميل.

أثناء الاختبار، توضع عينة الركام الناعم في أسطوانة الضغط وتُعرَّض لحمل قياسي بواسطة مكبس الضغط. بعد الضغط، تُغربل العينة باستخدام منخل مُحدد، وتُحسب قيمة التكسير بناءً على نسبة الجزيئات المتكسرة التي تمر عبر المنخل. تشير قيمة التكسير المنخفضة إلى مقاومة أفضل للتكسير وقوة ركام أعلى.

سادساً: الميزات

1. تصميم بسيط وموثوق

يتميز الجهاز بتصميم ميكانيكي مدمج يسهل تشغيله وصيانته، مما يجعله مناسبًا لاختبارات الركام الروتينية في المختبرات.

2. مكونات عالية المتانة

صُنعت أسطوانة الضغط والمكبس من مواد عالية الجودة تتميز بقوة ومتانة عاليتين ومقاومة للتآكل، مما يضمن أداءً مستقرًا أثناء اختبارات الضغط المتكررة.

٣. نتائج اختبار دقيقة

يضمن تصنيع الأسطوانة ومكونات التحميل بدقة عالية توزيعًا متساويًا للقوة، مما يُحسّن دقة نتائج الاختبار وقابليتها للتكرار.

٤. تصميم محمول

بوزن صافٍ لا يتجاوز ٣.٦ كجم، يتميز الجهاز بخفة وزنه وسهولة نقله، مما يجعله مناسبًا للاستخدام في المختبرات والمواقع الميدانية.

٥. نطاق استخدام واسع

يُناسب هذا الجهاز اختبار مقاومة التكسير للركام الناعم، والرمل، والحصى المكسر، وغيرها من مواد الركام المستخدمة في الخرسانة وهندسة الطرق السريعة.

سابعاً: التطبيقات

يُستخدم جهاز اختبار قيمة تكسير الركام الناعم على نطاق واسع في:

مختبرات هندسة الطرق السريعة

مختبرات اختبار مواد البناء

مراكز فحص جودة الركام

مختبرات أبحاث الخرسانة

الجامعات ومعاهد البحث العلمي

محاجر ومرافق إنتاج الركام

يُستخدم الجهاز بشكل أساسي لتقييم القوة الميكانيكية ومقاومة التكسير لمواد الركام، مما يوفر بيانات موثوقة لاختيار المواد ومراقبة الجودة.
