تم تصميم هذا الجهاز لتحديد محتوى الفراغات غير المضغوطة للركام الناعم، وذلك من خلال تمرير كمية محددة من الركام الناعم عبر قمع قياسي وسقوطها بحرية في وعاء قياسي. ويُستخدم محتوى الفراغات الناتج، معبَّراً عنه بنسبة مئوية، لتحديد زاوية الركام الناعم. يُستخدم الجهاز لتحديد زاوية الركام الناعم، مثل الرمل الطبيعي والرمل المصنع وغبار التكسير المستخدم في إنشاء رصف الطرق. ويمكن استخدام نتائج الاختبار لتقييم التأثير المحتمل للركام الناعم على زاوية الاحتكاك الداخلي ومقاومة التشوه الدائم (التخدد) للخلطات الإسفلتية.

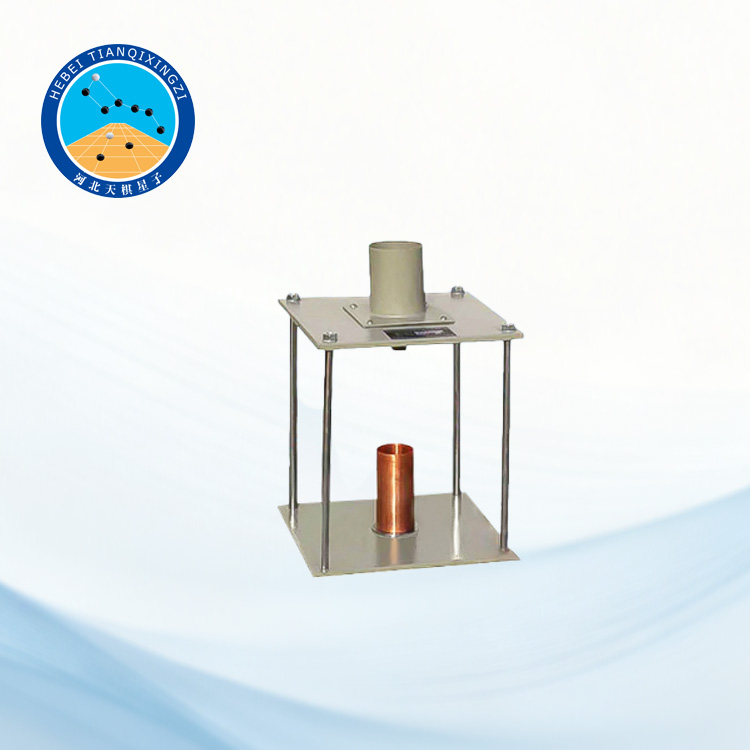

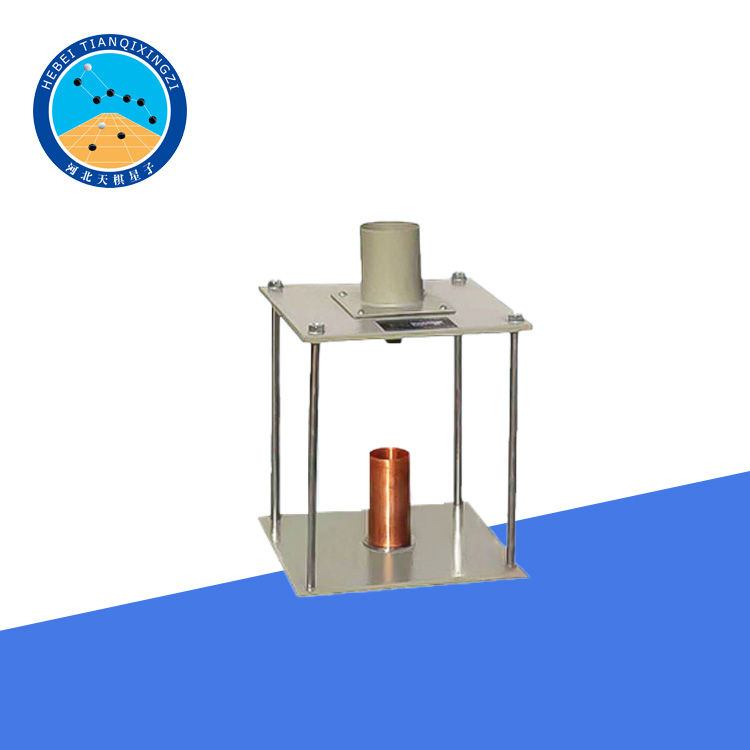

جهاز اختبار زاوية الركام الناعم (FAA)

الموديل: TD344-1

أولاً: مقدمة عن المنتج

تم تطوير وتصنيع جهاز اختبار زاوية الركام الناعم من قبل شركة Hebei Tianqixingzi Inspection Equipment Co., Ltd. وفقًا لمعيار صناعة النقل الصيني JTG E42-2005 — طرق اختبار الركام لهندسة الطرق السريعة. كما يأخذ الجهاز في الاعتبار المعايير وطرق الاختبار التالية:

JTG E42-2005 — طرق اختبار الركام لهندسة الطرق السريعة

GB 14684-2001 — الرمل المستخدم في البناء

TB/T 2328-2008 — طرق اختبار حصى الصابورة المسحوقة للسكك الحديدية

ASTM C1252 — طرق الاختبار القياسية لتحديد محتوى الفراغات غير المضغوطة للركام الناعم

AASHTO T 304 — محتوى الفراغات غير المضغوطة للركام الناعم

ثانياً: المعايير الفنية

سعة القارورة: أكثر من ٢٥٠ مل

زاوية القمع: ٦٠° ± ٤°

قطر فتحة المخرج: ١٢.٧ مم ± ٠.٦ مم

سعة وعاء الاستقبال: ١٠٠ مل

ثالثًا: إجراء الاختبار

3.1 زن الكتلة الجافة للوعاء المُستقبِل وسجّلها كـ m.

3.2 املأ الوعاء بالماء تمامًا، ثم زن كتلة الوعاء مع الماء. يُحسب حجم الوعاء باستخدام المعادلة: V = m₁ − m₀. يُمكن إهمال تأثير درجة الحرارة على كثافة الماء في هذه المرحلة.

3.3 انخل عينة الركام الناعم المُجمّعة من الموقع باستخدام منخل قياسي بفتحة 2.36 مم أو 4.75 مم، حسب الحد الأقصى لحجم حبيبات العينة، وتخلص من الحبيبات الأكبر من الحجم الأقصى المُحدد. يُستخدم عادةً منخل بفتحة 2.36 مم للرمل الطبيعي، والرمل المُصنّع بحجم اسمي 0-3 مم، وغبار الحجر، بينما يُمكن استخدام منخل بفتحة 4.75 مم للرمل المُصنّع وغبار الحجر بحجم اسمي 0-5 مم.

3.4 خذ حوالي 2 كجم من عينة الاختبار وضعها في صينية مينا. انقع العينة في الماء لمدة 24 ساعة، ثم اغسلها جيدًا لتعليق التربة والغبار في الماء. اسكب المعلق ببطء عبر مجموعة مناخل بفتحات 1.18 مم و0.075 مم على دفعات، وتخلص من الماء العكر الذي يحتوي على جزيئات عالقة. اشطف الركام جيدًا بالماء النظيف لإزالة الجزيئات الأصغر من 0.075 مم.

انقل المادة المتبقية على المناخل ذات الفتحات 1.18 مم و0.075 مم إلى صينية المينا. ضع الصينية في فرن على درجة حرارة 105 درجة مئوية ± 5 درجات مئوية وجفف العينة حتى تصل إلى كتلة ثابتة. بعد التبريد، اخلط العينة جيدًا وبشكل متجانس. باستخدام جهاز تقسيم العينات أو طريقة التقسيم الرباعي، احصل على ثلاث أجزاء اختبار على الأقل، يزن كل منها 190 جم ± 1 جم.

3.5 وصّل القمع والوعاء الأسطواني معًا كوحدة واحدة، وضع وعاء الاستقبال أسفل القمع. سدّ فتحة المخرج بلوح زجاجي صغير.

3.6 اسكب عينة الاختبار ببطء في مركز الوعاء الأسطواني من الأعلى مباشرةً، بحيث يكون مستوى السكب مساويًا لحافة الوعاء. حاول توزيع العينة بالتساوي قدر الإمكان.

3.7 أزل اللوح الزجاجي الصغير الذي يسدّ مخرج القمع. سيتدفق الركام الناعم الموجود في القمع فورًا عبر المخرج إلى وعاء الاستقبال.

3.8 استخدم مسطرة ذات حافة حادة لتسوية سطح الركام في وعاء الاستقبال برفق. تجنب إحداث أي اهتزاز.

3.9 زن الكتلة الكلية (m) للوعاء والركام الناعم بدقة تصل إلى 0.1 غرام.

3.10 حدد الكثافة النسبية الظاهرية (b) للركام الناعم وفقًا للطريقة الموضحة في هذه المواصفة T0330.

3.11 أجرِ ثلاثة اختبارات متوازية، واحسب متوسط القيم كنتيجة لاختبار كثافة الركام الناعم.

الملحق: أدوات اختبار أخرى تُستخدم مع هذا الجهاز:

منخل TDBZS القياسي: منخل ذو فتحات مربعة الشكل، قطرها 2.36 متر وفتحة 475 مم.

ميزان إلكتروني TD1002: حساسية لا تتجاوز 0.1 غرام.

فرن تجفيف من نوع TD101-2: مزود بإمكانية التحكم في درجة الحرارة عند 105 درجة مئوية ± 5 درجات مئوية.

لوح زجاجي: 60 مم × 60 مم، سمك 4 مم.

مكشطة: مسطرة ذات شفرة، طولها 100 مم وعرضها 20 مم.

أدوات أخرى: مقلاة مينا، فرشاة، إلخ.
